主题:TIA使用技巧之一:做项目前,如何从官网获取相关的知识 精华帖

青蛙初次接触西门子的TIA平台的时候内心也是崩溃的,感觉博图内容复杂,体系庞大,无从下手。如果没有精通此道的工程师指引,会走不少弯路。西门子的技术支持中心网站无疑是制作精良,内容丰富,是一个利器。本文主要从一个常见的自动化工程例子入手,总结一下青蛙从西门子官网获取知识的方法。赠人玫瑰,手有余香!希望给初次接触TIA的工程师带来一种接触问题的思路。经验有限,不足之处,欢迎指正!

从一个简单的例子,做一个S7-1500PLC和一个KTP700Basic精简屏组成的项目前,应该从西门子的全球技术资源库知道的内容。从上边的例子来说,一个项目的编程部分过程大约如下图所示:

第一部分,在PLC的编程软件中组态PLC控制器,编写PLC项目,然后程序下载到实际PLC中。

第二部分,在HMI的编程软件中组态HMI,然后下载到实际的HMI过程中。

使用TIA平台的软件结构如上图所示,在电脑的windows系统上安装不同的TIA组件,例如TIA Step7、TIA Wincc、TIA Scout,共同组成TIA平台。平台是一个概念,不是一个安装软件,外在表现形式就是S7-1500 PLC的编程、KTP700Basic触摸屏的组态过程、S120的配置过程都在一个TIA Protal软件界面中完成,不需要切换软件。跟有些公司的7,8个软件做一个项目比起来是不是舒服一些。

从这个图来看,做项目至少要知道以下几个问题:

1.    PLC 用那个版本的软件编程?

2.    HMI用哪个版本的软件组态?

3.    编程软件的兼容性检查:一,编程软件与电脑系统之间的兼容性检查;二,编程软件与其他软件的兼容性检查(例如TIA全家桶与独立软件经典wincc 7.5, Wincc flexible smart)

4.    触摸屏用那个版本的操作系统(OS,又称镜像),PLC用那个版本的固件?

解释:

解释触摸屏操作系统与组态wincc软件的关系:如上图所示,不同版本的wincc软件会搭载不同的屏幕操作系统,高版本的操作系统会增加一些功能,解决一些bug。Wincc软件中新建的项目是建立在不同型号的触摸屏的操作系统上的,所以新建项目的前两步骤就是:1,选择屏幕型号 2,选择版本(触摸屏中操作系统版本)。而且当项目中的触摸屏的操作系统版本与实际触摸屏的操作系统版本不一致时,需要更新触摸屏的操作系统OS。Wincc软件通过屏幕系统的版本控制触摸屏的软件性能。PLC中的固件就类似于触摸屏中的操作系统

第一部分:关于HMI,KTP700Basic。

进入全球技术资源库, 网址:https://support.industry.siemens.com/cs/products?mfn=ps&lc=zh-CN 。搜索HMI的序列号,注意:关于文档类型,如下。按照字面意思理解,感兴趣的工程师可以自行搜索理解。

搜索HMI的序列号,如下图,主要查看对后期影响较大的内容。可以参考以下三部分:

1.产品信息:关于此CPU的生命周期信息


在生命周期中可以看到,这个产品已经交付发行。CAx数据中可以看它的三维数据,有助于出电气图纸。

2.技术数据


技术数据可以看到选型手册的内容,最重要的是组态软件的版本。这个屏可以用TIA Wincc Comfort V14Sp1以上的版本软件编程(使用兼容性工具也可以查看相关信息,可以查看下一章,如何使用兼容性工具)。可以看出TIA Wincc,在同一代TIA中,还分四种不同的规格。

A:Wincc basic:只能组态精简屏

B:Wincc Comfort:组态精智屏和精简屏

C:Wincc Advanced:精智屏和精简屏,Wincc Runtime Advanced项目

D:Wincc Professional: 精智屏和精简屏,Wincc Runtime Advanced项目1和Wincc Runtime Professional 项目2

可以看出上述4代Wincc软件能力是逐渐增强的,从上往下兼容的。如果只用来组态精简屏和精智屏,如果安装了Wincc Advaneced 或者Wincc Professional软件,则只需要购买安装Wincc comfort的授权,就可以了。Advanced 和Professional的授权时往下兼容的。

注释:Wincc Basic一般集成在软件TIA Step7 Professional中。

a. Wincc Runtime Advanced项目可以大致上理解为PC机上运行的精致触摸屏项目。

b.Wincc Runtime Professional 项目可以大致上理解为PC机上运行的经典Wincc(7.3,7.4,7.5)项目。

3.触摸屏镜像就是触摸屏的操作系统

推荐用最新的Wincc软件,用最新的触摸屏操作系统,Wincc软件中建立的项目是建立在触摸屏操作系统的版本之上。单独的镜像包用处不大,只有在Pack&Go和U盘下载程序的时候起作用。

第二部分:关于PLC,S7-1511-1。

进入全球技术资源库, 网址:https://support.industry.siemens.com/cs/products?mfn=ps&lc=zh-CN 。搜索PLC的序列号,如下图,主要查看对后期影响较大的内容。可以参考以下三部分:

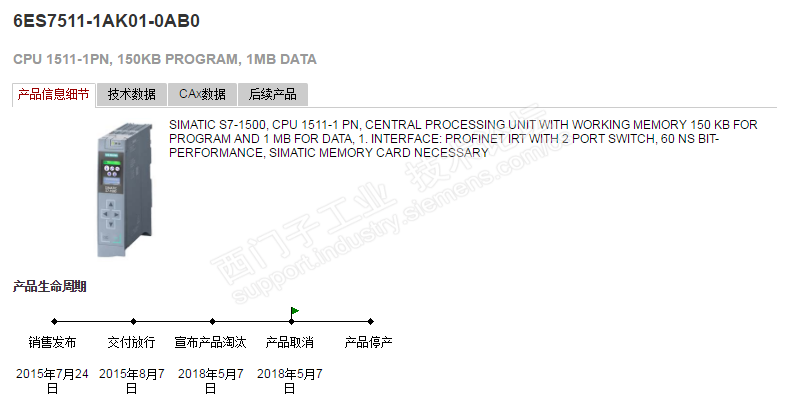

1.产品信息:关于此CPU的生命周期信息

在生命周期中可以看到,这个产品已经停产了。在后续产品的分类中可以看到它的替代产品。CAx数据中可以看它的三维数据,有助于出电气图纸。

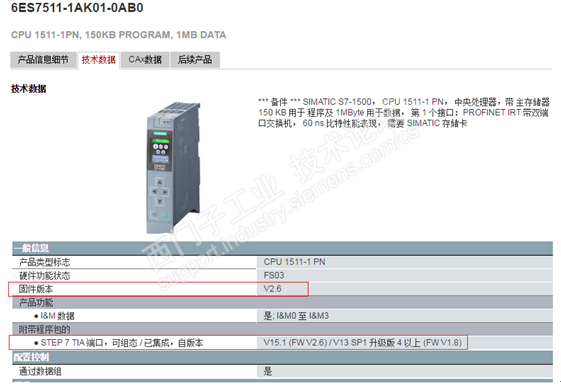

2.技术数据

技术数据可以看到选型手册的内容,最重要的是最新的固件版本,和编程软件。这个PLC可以用TIA Step7 V13Sp1upd4以上的版本软件编程,而且每个软件搭载的固件是不一样的(使用兼容性工具也可以查看相关信息,可以查看下一章,如何使用兼容性工具)。TIA Step7 V15.1搭载的是最新的固件V2.6。原则上,最新的就是最稳定的,功能最好的,根据实际情况选择固件版本。

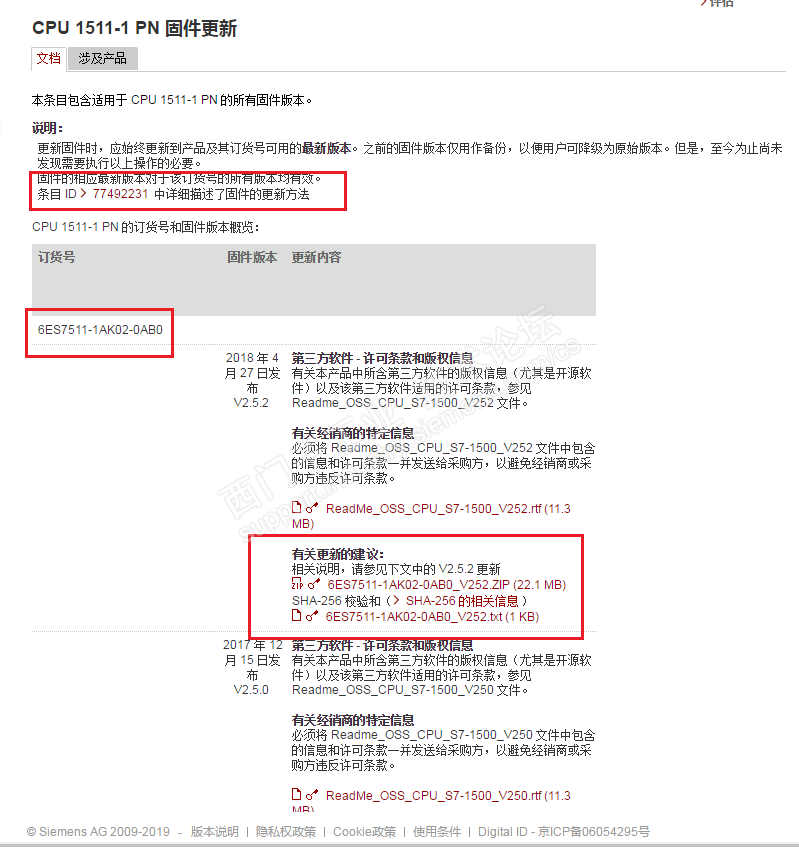

3.固件信息


1.查看更新固件的方法 2.下载新固件 3.查看固件更新

第三部分关于TIA Protal的信息

进入全球技术资源库, 网址:https://support.industry.siemens.com/cs/products?mfn=ps&lc=zh-CN 。搜索TIA Wincc 试用版,如下图,可以找到合适的软件。


在下载页中,可以看到TIA很多版本。有V13.0,V13.0Sp1,V13.0Sp2,V14.0,V14.0Sp1,V15.0,V15.1等等。咱们选择最新版本V15.1。(使用兼容性工具也可以查看相关信息,可以查看下一章,如何使用兼容性工具)

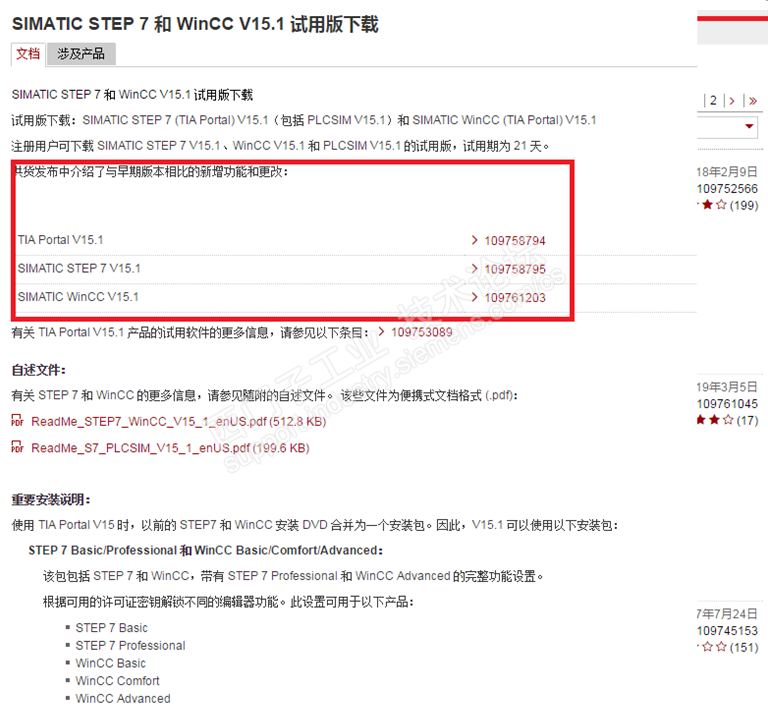

如上图,在TIA V15.1中的下载页中可以查看与早期版本有哪些更新。也可以找到下载链接。如下图。可以先查看一下安装说明,主要是对电脑的要求(50G固态硬盘,8g内存),如何授权等。

在同一代TIA中,关于Wincc 软件分几个版本。

A:Wincc basic:只能组态精简屏

B:Wincc Comfort:组态精智屏和精简屏

C:Wincc Advanced:精智屏和精简屏,Wincc Runtime Advanced项目

D:Wincc Professional: 精智屏和精简屏,Wincc Runtime Advanced项目和Wincc Runtime Professional 项目。



如上图所示,Wincc Basic,comfort,Advanced在一个安装包里,Wincc Professional在一个单独安装包里。如果只用Basic精简屏,只安装Wincc Basic的授权即可。如果用精智屏,则需要安装Wincc comfort的授权,装了这个授权,同时可以组态Basic屏。

可以看出上述4代Wincc软件能力是逐渐增强的,从上往下兼容的,授权也是从上往下兼容的。

注释:1. Wincc Runtime Advanced项目可以大致上理解为PC机上运行的精致触摸屏项目。

2.Wincc Runtime Professional 项目可以大致上理解为PC机上运行的经典Wincc(7.3,7.4,7.5)项目。



关于兼容性请参考另一个帖子,TIA使用技巧之二:做项目前,如何检查软件的兼容性,以及兼容性工具的其他用途

TIA 下载使用之前应该做那些工作.pdf

链接: https://pan.baidu.com/s/1q8UbDs6EXlhyErUFqoVmVg 提取码: pi1n
