主题:S120 Chassis-2的冷却系统及风扇控制 精华帖

1                          S120 Chassis-2的冷却系统

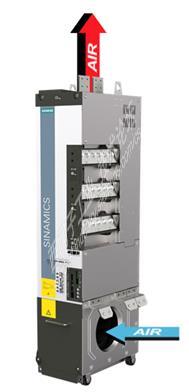

       S120 Chassis-2是Sinamics S120 新一代的的功率模块,目前推出了400V电压等级500 kW、560 kW、630 kW电机功率模块,其优化设计的冷却系统可以让装置的功率密度更高,结构更加紧凑。冷却风入口位于装置的右下侧,出风口位于装置的上部,下图为装置的气流示意图。


<图1-1 装置冷却气流示意图>



S120 Chassis-2具有“封闭的”机壳,冷却管道和电子装置相互隔离,每台装置只需一套冷却管道和风扇即可满足需要,简化的冷却系统可以使得最小化方向控制的气流易于定向,贴近被冷却物,并且容易获得更高的防护等级。



1                          S120 Chassis-2的风扇控制与监控



       S120 Chassis-2装配有可调速风扇,风速可以根据温度所反馈的实际负载而变化,并且带有状态监控。风扇为在60°环境温度下满载运行而设计,也就是在通常情况下(例如环境温度30°等)风扇的运行会更安静时间会更长。现阶段风扇电源位于装置前侧连接于进线电源,在以后的设计会调整为风扇由直流母线供电。




<图1-2 冷却风扇接线端子>


<图1-3 功率模块接线图>

S120 Chassis-2不仅检测散热片温度,还检测直流母线电容器的温度(可以通过参数r0193.13来查看装置是否有这个功能),功率单元中散热器风扇的磨损通过磨损计时器 r0277 显示。可设置 p0251 = 0,复位磨损计时器(例如:更换风扇后)。

2                          S120 Chassis-2冷却系统及风扇的特点

1)     更耐久

风扇的设计寿命为环境温度50°时50000小时,实际使用寿命由运行条件决定,可能会更长。

2)     更节能

由于冷却管道的优化设计及调速风扇的使用,所需冷却气流量降至0.64m3/s。

3)     更安静

声压等级=72.5 dB。
