楼主    2020-08-22 12:35:01
主题:【推荐文档】【应用实例与扩展工具】《使用 MC-PreServo 和 MC-PostServo 组织块》推荐 精华帖

文档:

《使用 MC-PreServo 和 MC-PostServo 组织块》

文档类型 应用实例与扩展工具 文档编号 109741575, 文档发布日期 2018年9月26日

https://support.industry.siemens.com/cs/document/109741575/%E4%BD%BF%E7%94%A8-mc-preservo-%E5%92%8C-mc-postservo-%E7%BB%84%E7%BB%87%E5%9D%97?dti=0&lc=zh-CN


推荐理由:

这是一篇非常实用的文档,给出了一个用工艺对象控制开关阀门进而控制缸体定位的例程。

只要处理好MC-Servo [OB 91] 的输入输出,工艺对象可以用于所有线性变化的控制模型。

当然最多的应用还是在定位上,用好MC-PreServo和MC-PostServo可以使工艺对象适用多种硬件配置。

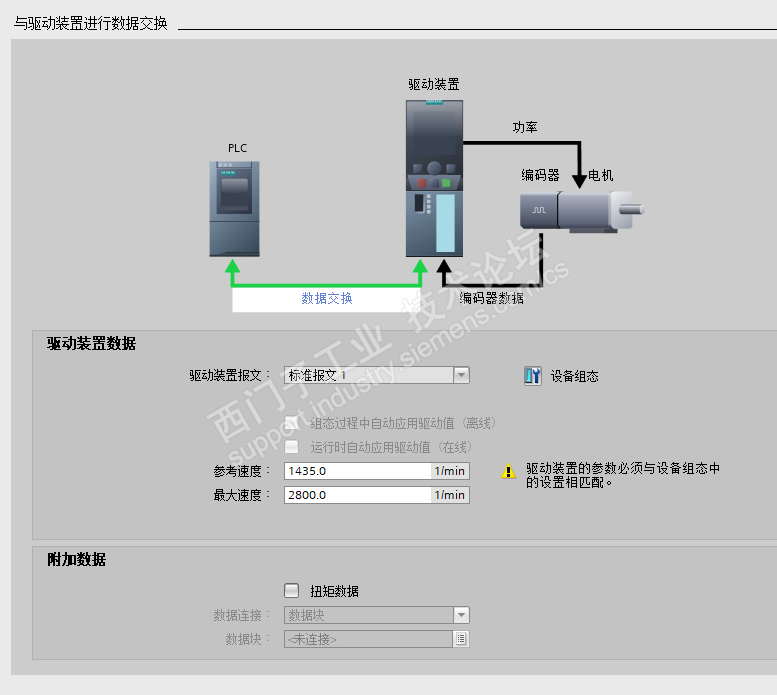

比如:1.S7-1200+Profinet测距装置+V90做外部位置闭环控制。

                组态Profinet上的编码器报文81+V90标准报文1。

                在MC-PreServo[OB67]中将Profinet测距装置的值转换成报文81格式。

          2.S7-1200+增量编码器+G120C做定位。

                组态高速计数+G120C标准报文1。

          3.S7-1200+增量编码器 通过4-20mA模拟量控制第三方驱动做定位。

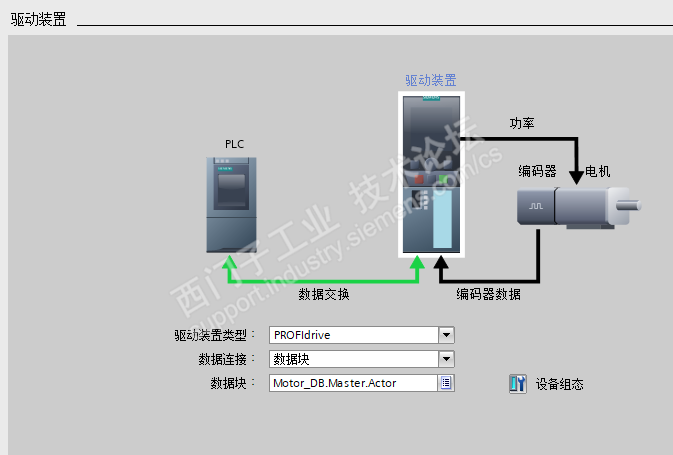

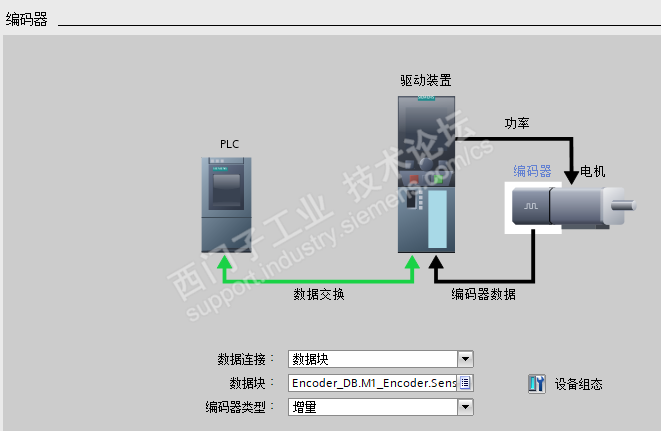

                组态高速计数+PROFIdrive驱动装置(数据连接数据块)。

                在MC-PostServo[OB95]中将数据块中的设定速度转换为4-20mA加方向。

          4.S7-1200+模拟量测距设备+G120C做定位。

                组态Profinet上的编码器报文81+G120C标准报文1。

                在MC-PreServo[OB67]中将模拟量测距的值转换成报文81格式。

          5.S7-1200+自定义测速/测距装置+G120C做定位

                下面分享这套方案的例子。



应用说明:

机械结构:通过一排等间距的光电信号,计算小车速度。

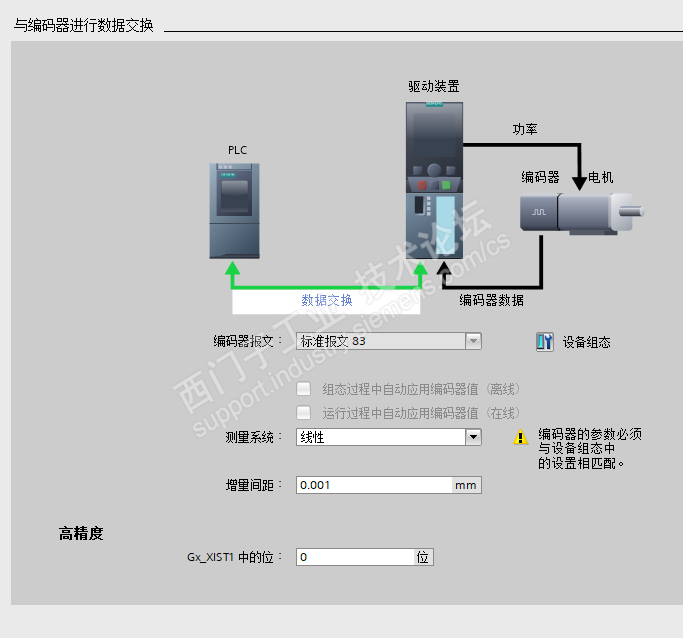

程序思路:用小车速度累加计算小车位置,并把小车位置值转成编码器报文83格式,利用工艺对象进行控制,将报文复制控制两台G120C开环同步。

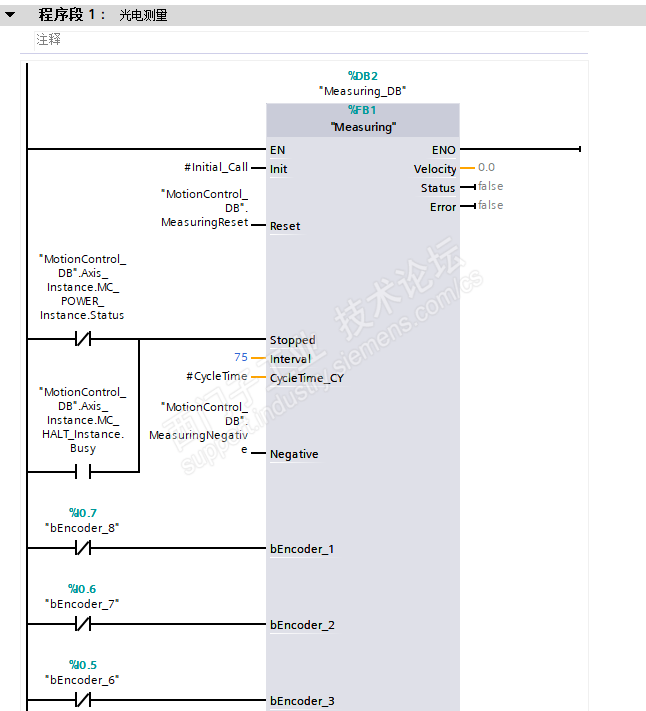

计算小车速度

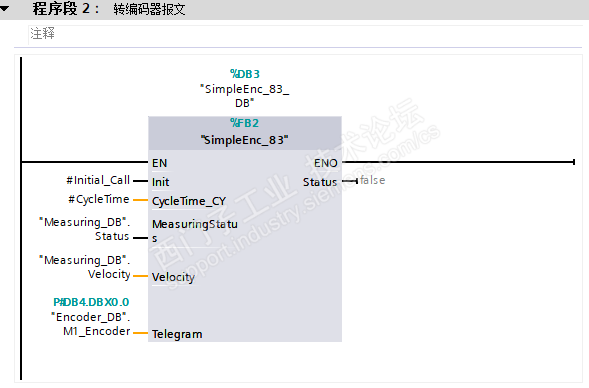

转成报文83格式


调用工艺对象指令控制

复制报文,控制两台G120C
