主题：200Smart串口通讯Modbus RTU--玩转485数显模拟量转换器模块 精华帖


玩转485数显模拟量转换器模块


概要

数显模拟量转换器是一款可将模拟信号转换为数字信号并通过485显示，

实现模拟量与数字量和工程量的互转。

数显模拟量转换器常和传感器配套使用

功能需求

水温实时监测--PLC采集当前温度

硬件准备

控制器:200Smart（主机）

转换器:数显模拟量转换器（从机）

串口工具:USB转485(调试必备)

测试软件

串口调试助手

模拟量设置软件

参考文档

PLC数显模拟量转换器

S7-200 SMART 系统手册

转换器协议解析



PLC发送串口数据（读取数字量）

从机地址：01（16进制）

功能函数：04（16进制）

起始地址：00 60（读取数字量地址）

字节长度：00 02

CRC16：71 C4（低8位在前）

该协议功能为读取数字量



转换器应答数据

从机地址：01（16进制）

功能函数：04（16进制）

字节长度：04（16进制）

寄存器数据：00 00 6C 00（2个寄存器组合成32位）

CRC16：D6 84（低8位在前）

当前数字量为

27648=0x00006C00

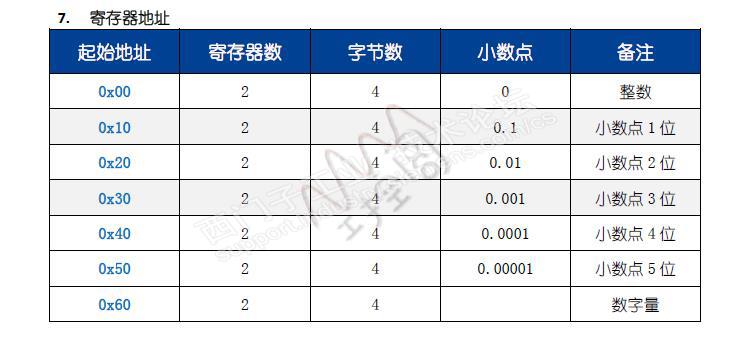

PLC地址解析



功能03对应适用于读取保持寄存器

(PLC)40001->0x00(LED)

(PLC)40097->0x60(LED)

功能04对应适用于读取输入寄存器

(PLC)30001->0x00(LED)

(PLC)30097->0x60(LED)

测试30001和40001两种格式（03和04）都支持

程序代码

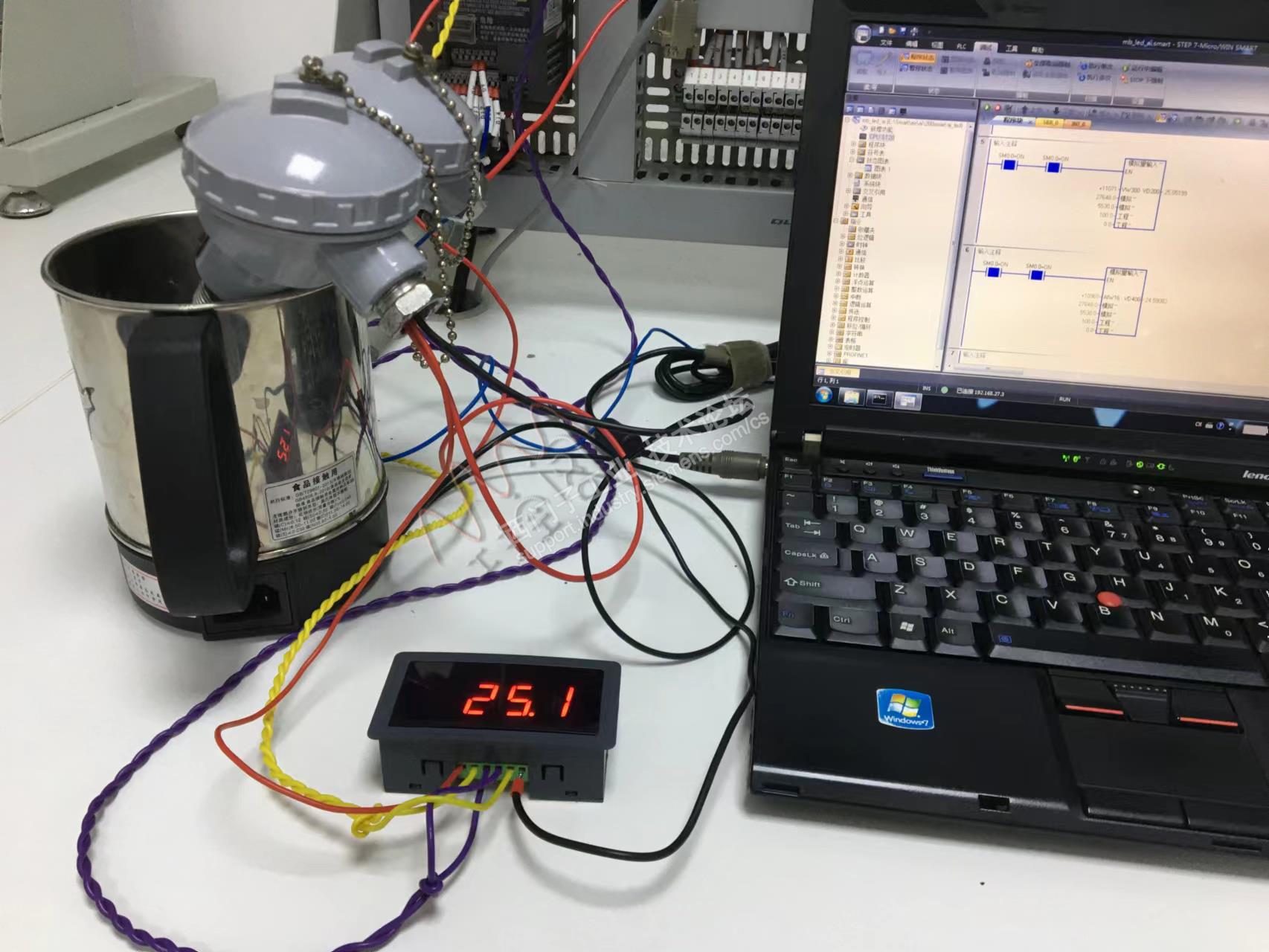

显示效果



调试总结

1.确认转换器接线显示是否正常

2.确认PLC数据发送格式是否正确

3.工程量上下限必需与传感器必须一致

4.功能测试温度显示与PLC转换数值是否正常

5.直接通过串口读取转换工程量温度数值

6.其它功能有待自行测试
