 plc1小时烧一个那个，过来一下。回复他的也过来瞅一眼。

返回主题列表
作者 主题
芳季
至圣

经验值:67563
发帖数:14789
精华帖:100
楼主    2023-12-11 10:18:18
主题：plc1小时烧一个那个，过来一下。回复他的也过来瞅一眼。 精华帖

电源出问题，电源线路板在plc下层。
输入输出出问题，IO板在plc的中层。
你烧这里附近是什么？我怎么想都觉得这个跟输入输出跟电源没什么关系吧？
这附近有的是网口和扩展模块端口。我猜大概你没插扩展板吧，否则嗝屁也是这个板先嘎了。
剩下网口。网口的脉冲变压器没烧吧。那剩下网口的屏蔽层了。
所以我都问你网口往哪接了？

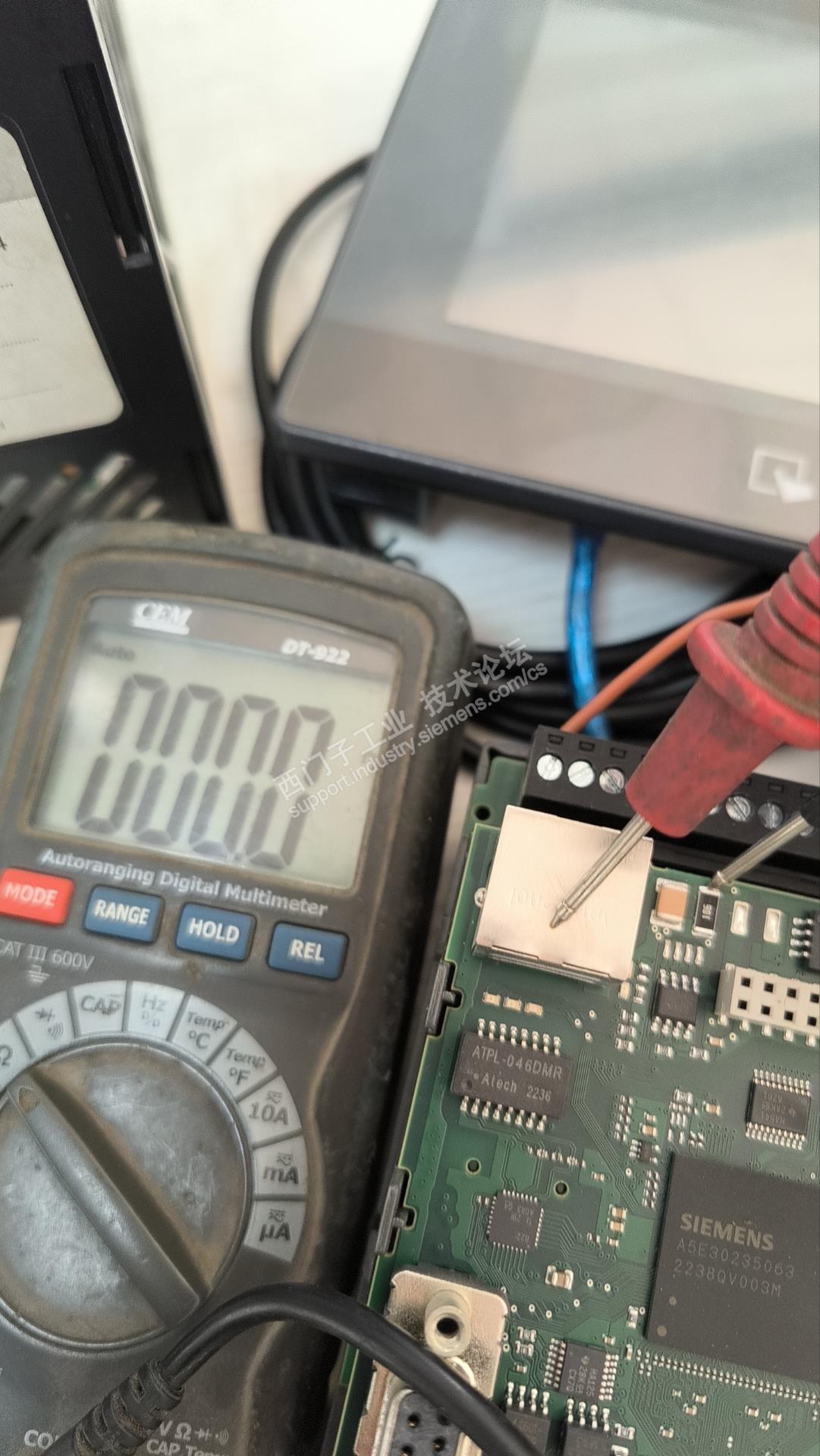

90%是网口屏蔽层接触到哪里，然后大电流在这里泄放。先炸掉贴片电容，然后经过贴片电阻发热，烧毁线路板，及周边电路。
你要么是网线被压穿了。要么是网线头屏蔽层处理不当对附近的电路短路了。


我拆过我手头上的plc了。网口屏蔽层对烧毁的电阻电容是有电阻很小的回路的。一旦屏蔽层带电，绝对能来到这里。我猜这两颗较大的电阻电容是给屏蔽层对地高阻放电和高频通路的。

希望能把你救过来。
