超声波物位仪表

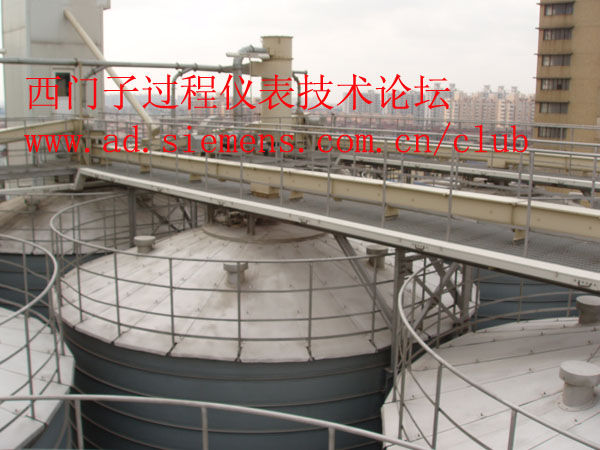

灌顶一览

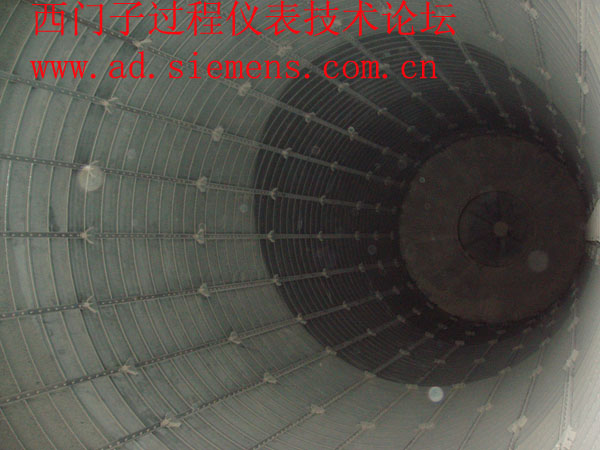

罐内部结构

现场如何处理传感器引线问题:
为了防止仪表与传感器的连接电缆，受到电磁场的影响和机械损伤，常将电缆敷设在铁管内加以屏蔽，因为，这是抑制电磁感应和静电感应的一个非常有效的方法。如采用静电屏蔽（屏蔽必须接地）后，能使感应电势减少到1/100-1/1000。造成电磁感应和静电感应的干扰源，大部分是50Hz的工频所致。因铁管磁阻小，能大大削弱外磁场进入该铁管内部的磁场强度，从而使穿管电缆得到了磁屏蔽。另外，考虑到安装、造价、强度等因数，工业上大多采用铁管作穿线管。本案例的穿线管，使用的是金属软管，然后将其敷设汇线槽内。顺便提一下，铝管属于非磁性金属管，它对50Hz工频的磁场无屏蔽效果。一般现场施工不采用。
物位仪表选型册中提到超声波探头的电缆必须穿金属管，并且金属管必须要接地，就是为避免50Hz工频干扰带来得麻烦而加的特注。如果超声波探头的电缆要延长360米怎么办？除选用相关的电缆外，金属管也要延长同样的长度，而且，金属管必须要可靠的接地。施工时要注意超声波探头处暴露在铁管外的电缆长度越短越好。
这里值得一提的是TVT的问题。
要用好超声波或雷达仪表，选型是关键，同样正确的安装也是决定仪表能否正常运行必不可少的重要步骤。如果，该二步做到了，现场一般就不需要做TVT曲线了，事实上现场做TVT曲线，那是不得已而为之的。要明白TVT曲线不是万能的，如上二步做不到位，后天是很难补救的。
