博途（TIA Portal）是未来西门子全集成自动化系列所有用于工程、编程和调试自动化设备和驱动系统的基础,包括用于 SIMATIC 控制器的全新工程师站 SIMATIC STEP 7 Basic、SIMATIC STEP 7 Professional 以及用于 SIMATIC HMI（人机界面）和过程可视化应用的 SIMATIC WinCC Basic、SIMATIC WinCC Comfort、SIMATIC WinCC Advance-d、SIMATIC WinCC Professional。
基于TIA Portal软件的推广和应用，在此开设这样一个话题,主要介绍TIA Portal博途软件 Step7 Professional V11部分中相比于早期的Step7软件的一些亮点，通过Flash和Gif流文件播放配合文字说明的方式逐一向大家展示TIA Portal软件Step7 Professional V11部分的亮点，主要包括以下几部分内容：
1.硬件配置亮点,包括界面风格,硬件目录等；
2.软件编程亮点,包括编程语言,PLC变量, 数据块, PLC数据类型UDT,编辑器, 在线功能等；
3 网络配置亮点,包括支持的网络协议,连接组态等。
希望通过该话题的介绍，能够使网友熟悉TIA Portal平台，并能够较为熟练地使用TIA Portal软件，同时也欢迎已经使用或正在使用TIA Portal软件的网友分享和交流各自的经验，并可以提出使用过程出现的一些问题，希望能够通过该话题进行解答和交流。
同时在此提供TIA Portal软件STEP 7 Professional V11.0 的中文使用手册连接,供大家参考：
http://support.automation.siemens.com/CN/view/zh/53433551

活动奖励：
此次集中交流将持续至12月5日，其中所有精华帖作者将获得加倍精华奖励积分；最终所有有效留帖的网友将获得加倍发帖积分。更多积分带给您更多奖品兑换的自由。
对于有突出发言贡献的网友，还可以在当前的可兑换奖品中免费挑选（200分以下）任一款奖品，并免费赠送博途软件安装光盘（Demo版）及宣传册一份。
交流结束后也将专门整理重要内容，供广大网友分享参考。
预祝大家交流愉快，收获丰富！

1 是一类,但是所支持的硬件设备和功能有差异,简单来说STEP 7 Basic V11只支持S7-1200,STEP 7 Professional V11支持S7-1200,S7-300/400,WinAC等,参考下图:

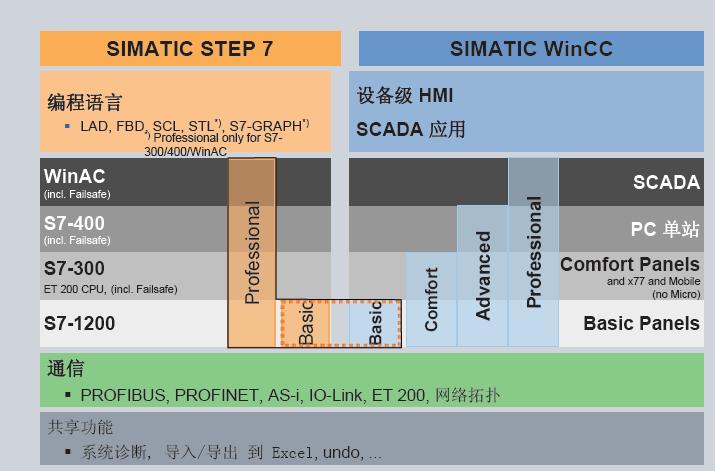

2 也是一类,区别在于支持的硬件及功能,具体可以参考下图:



SIMATIC STEP 7 Professional 确实集成了SIMATIC WinCC Basic

3 WinCC Professional V11与早期的WinCC来说整个界面的风格是跟WinCC flexible靠拢的,功能上来说基本相同,但会有一些细节上的不同,如控件增多了,一些功能的术语不太一样, 具体可以参考以下2图:
1 软件功能区别:

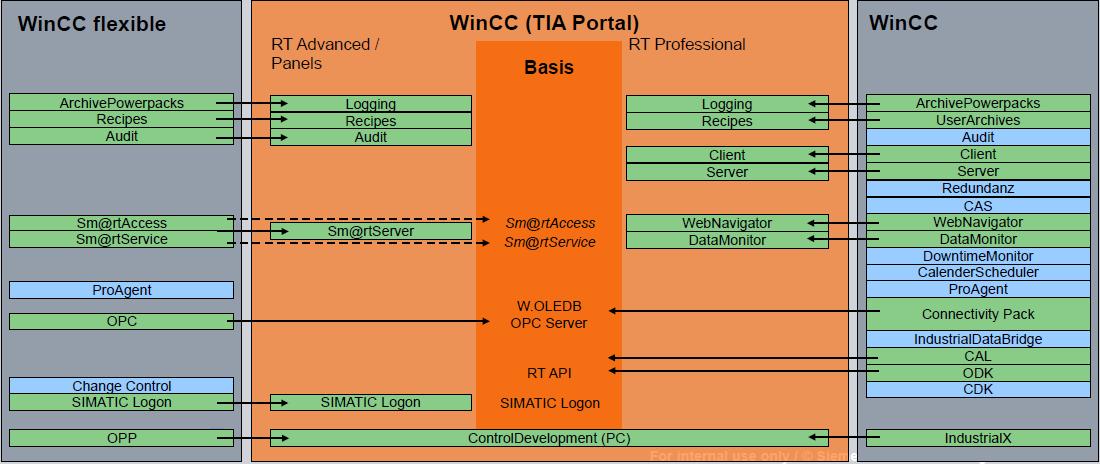

2 WinCC V11与早期的WinCC,WinCCflexible选件对应关系:




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

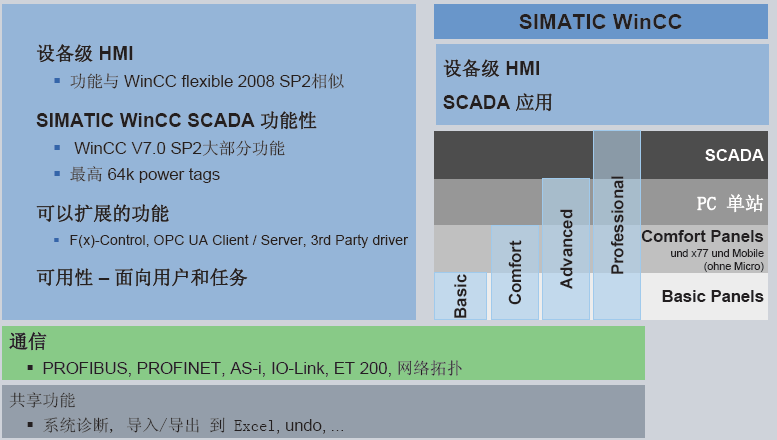

具体版本及对应关系请参看下图:




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

WinCC (TIA Portal) 是使用 WinCC Runtime Advanced 或 SCADA 系统 WinCC Runtime
Professional 可视化软件组态 SIMATIC 面板、SIMATIC 工业 PC 以及标准 PC 的工程组态
软件。
WinCC (TIA Portal) 有 4 种版本，具体使用哪个版本取决于可组态的操作员控制系统：
● 用于组态精简系列面板的 WinCC Basic
WinCC Basic 包含在每款 STEP 7 Basic 和 STEP 7 Professional 产品中。
● 用于组态所有面板（包括易用面板和移动面板）的 WinCC Comfort
● 用于通过 WinCC Runtime Advanced 可视化软件组态所有面板和 PC 的 WinCC
Advanced
WinCC Runtime Advanced 是用于基于 PC 单站系统的可视化软件。 可以购买带有
128、512、2k、4k 以及 8k 个外部变量（带有过程接口的变量）许可的 WinCC Runtime
Advanced。
● 用于使用 WinCC Runtime Advanced 或 SCADA 系统 WinCC Runtime Professional 组
态面板和 PC 的 WinCC Professional
WinCC Runtime Professional 是一种用于构建组态范围从单站系统到多站系统（包括标
准客户端或 Web 客户端）的 SCADA 系统。 可以购买带有 128、512、2k、4k、8k、
64k、 102400、153600 以及 262144 个外部变量（带有过程接口的变量）许可的 WinCC
Runtime Professional。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

S7-200将不能够在TIA Portal V11组态,但是对于S7-200的项目文件可以移植到TIA Portal平台,
对于TIA Portal与先前的Step7的关系,TIA Portal是一个全新的平台,与先前Step7,WinCC,WinCCflexible并没有直接关联,但是可以将早期的Step7,WinCC.Winccflexible移植到TIA Portal 平台,在移植的过程中需要一定的条件,包括Step7,WinCC,WinCCflexible版本等,具体可以参考以下连接:
当安装STEP 7 Basic 和 Professional V11.0需要注意什么?

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

1,TIA Portal 基于共享的数据管理： 在项目中，对应用程序数据所做的任何更改都立即自动影响到所有相关的其它数据，而无需打开 TIA Portal 的各个编辑器。
变量表是一个全局变量和常量的共用编辑器。 变量表的使用机制与 Microsoft Excel 的类似，可以快速生成各种变量。 同样，也可以同步连接多个地址。
为了最大限度地提高用户的工作效率，节省用户花在控制系统工程组态设计上的时间，西门子通过TIA博途开发出一款强大的图形化工程组态软件平台，采用同一用户界面，用户在配置多台设备时，数据可以方便地通过拖放方式在不同编辑器中传送。同时，可以将工程组态项目的不同部分组成方便重复使用的库，快速而高效地解决工程程序输入的时间问题。
除了拥有高互操作性和可重复使用数据功能外，TIA博途还提供卓越的共享服务。所有自动化设备可以以相同的方式处理并方便地相互连接，共享服务可以在统一的平台内统一管理，并方便地从每个编辑器访问。
在工程组态上，它的复杂性尽可能地得以降低，所有的工程组态流程都是面向对象的。这些复杂的集成功能使工程组态更加高效。
2.软件：各软件界面的风格与WinCC flexible和STEP 7 Basic V10.5的基本上差不多，PLC、HMI和WinCC的软件风格统一，直观方便，拖拽功能强，易学易用。画面制作精美，赏心悦目。字符没有采用V10.5的朦胧化处理，看起来舒服。
终于有了V10.5没有的撤销（Un do）功能了。
用户界面语言可设置为5种欧洲语言和中文。
3.编程语言
S7-300/400可使用LAD/FBD/STL/GRAPH/SCL这5种编程语言。
PLCSIM的版本为V5.4 SP4，其界面与STEP 7 V5.4使用的PLCSIM完全相同，使用方法也相同，还是英文版的。
4.指令
S7-300的指令分为简单指令、扩展指令（库里的块）、工艺（PID、功能模块和300C功能）和通信指令。
简单指令保留了S7-300/400原有的指令，增加了一些原来库里的逻辑块作为指令。比较指令CMP改为S7-200的触点形式，形象直观，占用面积小。像S7-1200一样，可以设置比较指令、数据转换指令CONVERT方框中的操作数的数据类型。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

对于编程者来说，交叉索引是必不可少的功能。增强的交叉索引功能：使用者可利用在整自动化项目中不用重新编译即可轻松找到需要的数据及程序块，大幅缩短用于排解疑难及查错验证的时间。处处体现着西门子TIA的思想，比如可以显示跨设备的引用，如果PLC的变量在HMI中被使用了，利用cross reference可以快速定位显示。

我发现的Step7 Professional V11亮点之一 ：中文版的仿真软件
PLCSIM是S7-300/400功能强大，使用方便的仿真软件，是学习S7-300/400的有力工具。但是中文版STEP 7出来以后，直到STEP 7 V5.5为止，很长的时间都没有中文版的仿真软件PLCSIM。网上有个汉化的小软件，可以将PLCSIM的界面汉化，但是又会带来一些问题。
STEP 7 Professional V11附带的PLCSIM V5.4 SP5有中文版了，帮助文件都是中文的，很适合于英文不太好的用户使用。
PLCSIM V5.4 SP5在文件夹\STEP 7 Professional V11\InstData\PLCSIM中。PLCSIM V5.4 SP5也可以和STEP 7 V5.4或V5.5配合使用。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

安装STEP 7 Professional V11的建议
正规的安装过程是先安装STEP 7 Professional V11，然后安装STEP 7 Professional V11 SP1，它们在安装前有3个多GB，安装很费时间。
可以在没有安装STEP 7 Professional V11的情况下直接安装STEP 7 Professional V11 SP1。具体的方法见我的帖子“直接安装STEP 7 Professional V11 SP1的方法”（http://www.ad.siemens.com.cn/club/bbs/post.aspx?b_id=4&a_id=896572&s_id=23&num=16#anch）。
可以在西门子官方网站下载STEP 7 Professional V11 SP1：
http://support.automation.siemens.com/WW/view/en/51706933
安装好后可以安装TIAP_V11_0_SP1_UPD1和TIAP_V11_0_SP1_UPD2，下面是下载的地址：
http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&nodeid0=10805148&lang=en&siteid=cseus&aktprim=0&extranet=standard&viewreg=CN&objid=28919804&basisview=4000002&wttree=cs&treeLang=en

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之二：对指令的优化处理
1．指令的形象化
比较指令相当于一个等效的常开触点，比较条件满足时，等效的触点闭合。STEP 7 V11将原来的方框比较器改为像S7-200一样的触点形式（见下图），既形象，又紧凑。



2．同类指令的合并
梯形图中的比较指令可用下拉式菜单设置7种数据类型，因此几十条比较指令被合并为6条。实际上比较符号也可以用下拉式菜单设置，相当于比较指令被合并为一条。
原来的多条数据转换指令合并为一条CONV指令，转换前后的数据类型均可以设置（见下图）。



数学运算指令可选3种数据类型（Int、Dint和Real），字逻辑运算指令可选两种数据类型。
6条移位指令合并为两条，状态位触点指令被合并为常开和常闭触点两条指令。
3．程序库与指令的合并
STEP 7 V11将老版本STEP 7的“库”中的SFC、SFB、FC和FB也称为指令，分为基本指令、扩展指令、工艺和通信4大部分。原来“库”中的某些块被放入基本指令。

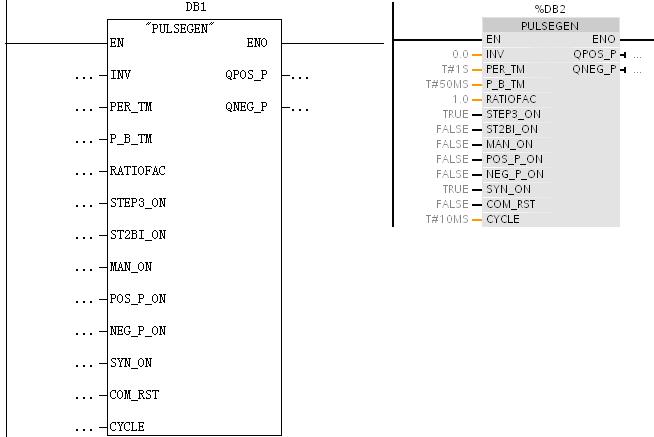

4．V11版梯形图的方框指令（下图右边）比老版STEP 7的更紧凑一些。



5．基本指令中新增了一些常用的指令
例如IEC定时器、计数器（SFB0~SFB5）被列入基本指令。
数学运算指令增加了MIN、MAX和LIMIT指令。
移动操作指令增加了SFC BLKMOV、UBLKMOV和FILL指令。
转换操作指令增加了SCALE（FC105）和UNSCALE（FC 106），
程序控制操作指令增加了OPN（打开全局数据块）、OPNI（打开背景数据块）、RE_TRIGR（复位循环周期监视时间）、STP（退出程序）、WAIT（设置等待时间）、PROTECT（更改保护等级）指令。
字逻辑运算指令增加了DECO（解码）、ENCO（编码）和SEL（选择）指令。
其他操作指令中新增了SET（置位位数组）、RESET（复位位数组）、SETP（在 I/O 区域置位位数组）、RESETP（在 I/O 区域复位位数组）、SETI（置位字节数组）、RESETI（复位字节数组）、REPL_VAL（输入替换值）、DRUM（执行顺控程序）、DRUM_X（执行顺控程序）、DCAT（离散控制定时器报警）、MCAT（电机控制定时器报警）、IMC（比较输入位与掩码位）、SMC（比较扫描矩阵）、LEAD_LAG（提前和滞后算法）、TONR_X（时间累加器）、WSR（将数据保存到移位寄存器）、SHRB（将位移动到移位寄存器）、SEG（创建 7 段显示的位模式）、BCDCPL（求十进制补码）、BITSUM（统计置位位数量）。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之三：对中文更友好了
老版的STEP 7的符号表中的变量名可以包含汉字。共享数据块中的变量和逻辑块的变量申明表中的局部变量的名称不能包含汉字（STEP 7认为汉字是非法的字符），这些变量只能使用英文字符、数字和下划线，这使变量的易读性大打折扣。如果设置的保存项目的默认文件夹的名称中有中文，就不能使用新建项目向导。
STEP 7 V11对中文的兼容性做得很好，不管是S7-1200还是S7-300/400，对中文的使用几乎没有任何限制，经实验，共享数据块中的变量和逻辑块的变量申明表中的局部变量的名称都可以使用汉字。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之四：功能强大使用方便的PID调试功能
老版的STEP 7有一个PID参数赋值工具，其中的监控曲线对话框可显示PID的被控量、给定值和PID输出值的曲线（见下图），但是监控曲线画面很小。



S7-300/400和S7-1200都可以使用STEP 7 V11中的PID调试工具。双击项目树的文件夹“\工艺对象\PID_DI”中的“调试”，打开PID调试窗口（见下图），可以用趋势视图监视PID控制器的设定值、过程值和调节变量的曲线。调试窗口将老版STEP 7的PID参数赋值工具中的监控曲线对话框、参数赋值对话框和曲线记录参数设置对话框的功能集成到一起。趋势图有Strip（连续显示）、Scope（区域跳跃显示）、Sweep（滚动显示）和Static（静态区域显示）4种显示模式。可以用多种方式方便地移动坐标轴与改变坐标轴的比例，可以修改和下载PID参数和设定值，有手动模式。下图是我用S7-300/400的仿真软件和PID调试工具模拟调试闭环控制系统得到的曲线。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之五：极为方便的PLC和HMI的集成仿真
西门子人机界面（HMI）的组态软件WinCC flexible的运行系统（Runtime）用于HMI的仿真，在没有HMI设备的情况下，可以用它来模拟HMI设备。模拟调试是学习HMI设备的组态方法和提高动手能力的重要途径。老版的STEP 7和WinCC flexible实际上还是两个软件，可以用PLCSIM和WinCC flexible的运行系统同时对PLC和HMI组成的系统进行集成仿真，但是操作起来还是比较麻烦。
TIA Portal集成了STEP 7和WinCC（实际上是WinCC flexible），实现PLC和HMI的集成仿真非常方便。
Step7 Professional V11集成的WinCC Basic只能组态精简系列面板。需要安装SIMATIC WinCC Comfort/Advanced V11和WinCC Runtime Advanced V11。可以在网上下载它们的SP1，然后直接安装它们。下面是下载的地址：
http://support.automation.siemens.com/CN/llisapi.dll?func=cslib.csinfo&nodeID0=4000024&lang=zh&siteid=cseus&aktprim=0&extranet=standard&viewreg=CN&objid=10805577&basisview=4000002&wttree=cs&treeLang=zh
组态HMI画面上的元件时，可以很方便地使用PLC符号表里的变量，使用后它会自动进入HMI的变量表（相当于STEP 7的符号表）。

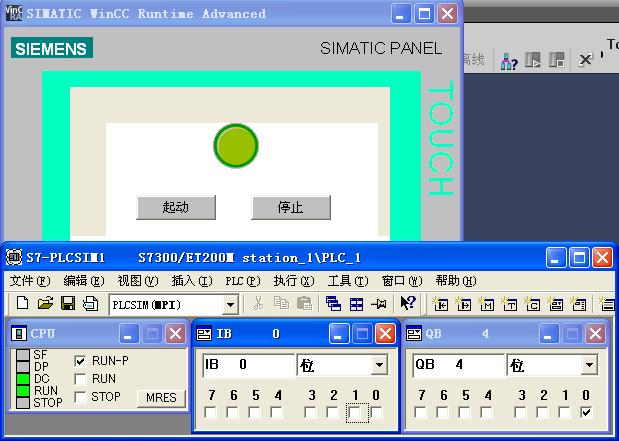

分别选中PLC和HMI站点，执行菜单命令“在线”→“仿真”→“启动”，启动PLCSIM和HMI的运行系统，就可以实现集成仿真。下图是一个仿真实例，TP 177B 6” PN/DP画面上的按钮通过OB1中的程序来控制输出变量，用指示灯显示被控变量的状态。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

STEP 7 V11项目移植中遇到的问题
STEP 7 Professional V11只能移植STEP 7 V5.5的项目，STEP 7 Professional V11 SP1可移植STEP 7 V5.4 SP5和STEP 7 V5.5的项目。
将STEP 7 V5.5中的项目移植到STEP 7 V11，显示“无法移植机架 0 插槽 2 中的模块 CPU315-2 DP(1) (6ES7 315-2AG10-0AB0 V2.0)。不支持该模块”，非得要固件版本V2.6版的才能移植。
硬件编译时出现错误信息“CPU名称错误”，删除站点名称“SIMATIC 300站点(1)”中的“站点”后编译成功，看来站点名称不能使用中文。还发现站点名称中不能使用中文的符号（例如中文的括号）。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

Step7 Professional V11适用于所有的SIMATIC控制器的一个组态设计系统，它集成了Step7 V5.5中的可选软件包S7-SCL、S7-Graph、S7-PLCsim、DocPro和Telservice，不需要额外授权<以前是需要单独授权的>！

---

TIA Portal亮点集成，成功源于完美的交互！
1、控制器与HMI之间完美的交互；
<同一台计算机安装了STEP和WinCC之后，TIA Portal将这两个产品无缝地集成在一起>
2、技术与驱动的交互;
<在S7-1200中有PID Compact和PID 3-Step两种不同的PID控制器算法，前者用于连续控制和脉冲控制（脉宽调制），后者用于阀门和皮瓣控制>
3、TIA portal将集成SINAMICS StartDrive，实现SINAMICS变频器的组态设计

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

STEP 7 V11将老版本STEP 7的“库”中的SFC、SFB、FC和FB也称为指令，分为基本指令、扩展指令、工艺和通信4大部分。原来“库”中的某些块被放入基本指令。
请看我在52楼的帖子。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

试用S7-Graph的体会
顺序功能图 (Sequential Function Chart) 是IEC 61131-3标准中的编程语言，用来编制顺序控制程序。在这种语言中，工艺过程被划分为若干个顺序出现的步，步包含控制输出的动作，从一步到另一步的转换由转换条件控制。STEP 7 Professional V11集成了S7-Graph V5.3 SP6。用S7 Graph编写的程序以功能块（FB）的形式被主程序OB1调用。 加工工业的生产过程最适合采用顺序控制。
STEP 7 Professional V11集成了S7-Graph与老版的S7-Graph有较大的区别。老版的S7-Graph FB有4种参数集：最小参数集、标准参数集、最大参数集和可定义最大参数集。
STEP 7 Professional V11集成的S7-Graph可选最大接口设置（使用最大参数记录）或默认接口设置、默认DB或存储空间最小化DB。上述选择决定了S7-Graph FB的输入参数和输出参数的个数。
可以在“设置”窗口定义用于生成新的S7-Graph FB的默认值，也可以用巡视窗口的“属性”选项卡选中或清除“创建最小DB”多选框，用“编辑”菜单中的命令更改已打开块的存储空间模型和参数记录。
老版的S7-Graph项目转换为STEP 7 Professional V11的项目时，可能与参数集有关，原来的梯形图转换后只能用语句表方式显示。
新版的S7-Graph界面给人的总体感觉是比较简洁，功能与老版的差不多，有中文的帮助文件。顺控器的画法更接近IEC 61131-3的规定。不能像老版一样，同时显示顺控器的步、转换条件和动作，只能用单步方式显示某一步的动作和转换条件（见下图）。


可以用PLCSIM对顺控器的运行仿真（见下图），图中绿色的S3为活动步。S7-Graph的仿真功能很好用。





管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之六：集成的“报告系统错误”功能
过去要用STEP 7和WinCC flexible来实现“报告系统错误”功能。TIA Portal可以在一个软件环境下实现。为此需要安装Step7 Professional V11、WinCC Comfort/Advanced V11和WinCC Runtime Advanced V11。

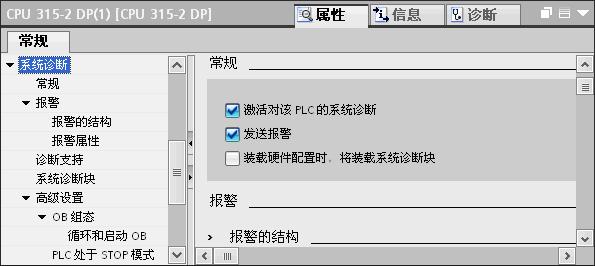

对PLC、从站、HMI和DP网络组态后，在CPU的属性视图中组态系统诊断功能（见下图）。

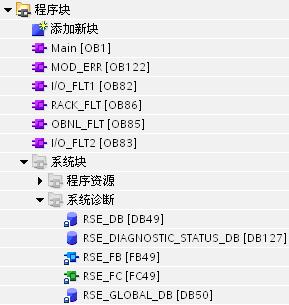

编译后自动生成用于诊断故障和发送报警消息的OB、FB、FC和DB，以及各机架、从站和模块对应的报警消息（见下图）。故障的消息文本被自动传送到HMI站点。

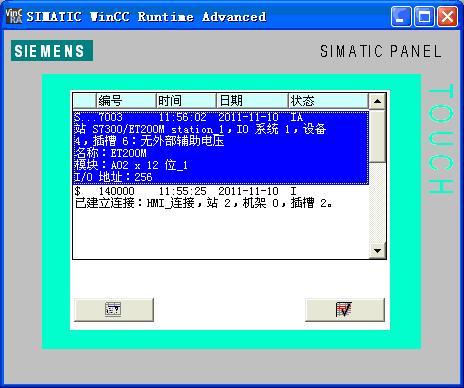

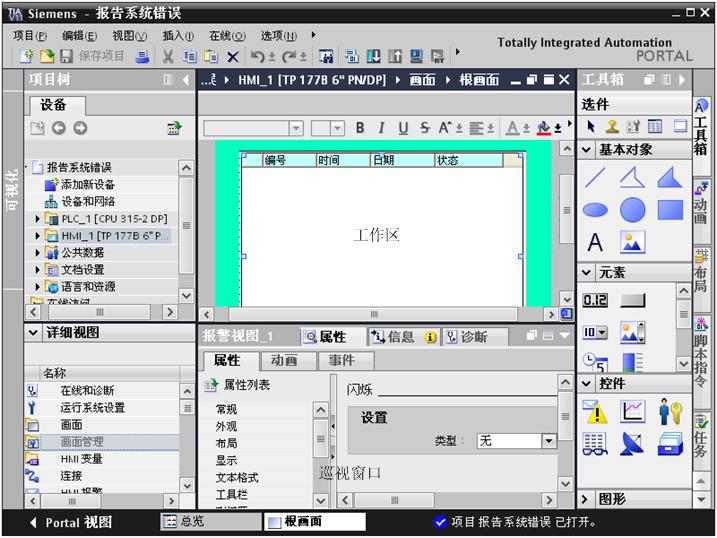

在画面上组态报警视图，打开PLCSIM，将程序和组态信息下载到虚拟PLC。启动HMI的仿真软件，用PLCSIM“制造”从站故障、从站中有诊断功能的模块的诊断故障，可以在模拟的面板上看到报警消息（见下图）。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之七：容易入门，操作方便
西门子新一代软件是从WinCC flexible 2004开始的，经历了WinCC flexible的多个升级版、后来的TIA Portal V10.5（包含S7-1200的编程软件），到现在的TIA Portal V11（包含了S7-1200/300/400的编程软件和WinCC flexible的功能），我有幸经历了整个过程。
软件的更新换代与计算机硬件的发展有关。若干年前显示器的分辨率以640*480为主，软件以单窗口为主。以WinCC为例，因为大量使用右键来打开很多窗口，操作没有什么规律，入门困难，不容易记忆操作过程。
新一代软件建立在高分辨率的显示器、高速的CPU和大容量的内存的基础上，采用以多窗口为主的界面（见下面TIA Portal V11的界面）。不管是编程、硬件和网络组态、HMI画面的组态，界面的结构和风格都是相同的，统一的。软件的操作一目了然，各种任务的操作方法基本上相同。我第一次使用WinCC flexible和第一次使用TIA Portal，可以说几乎没有任何感觉，很快就能熟练地使用了。
新一代软件使用图形化工程组态的最新用户接*术、智能的拖拽功能以及共享的数据处理等特点，操作非常方便。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

STEP7软件硬件组态和网络组态为两个独立界面下完成，切换时较慢，显得比较分散。Portal 中的Portal
和网络编辑器变为一个集成开发环境，用于对设备和模块进行组态、联网和参数分配。

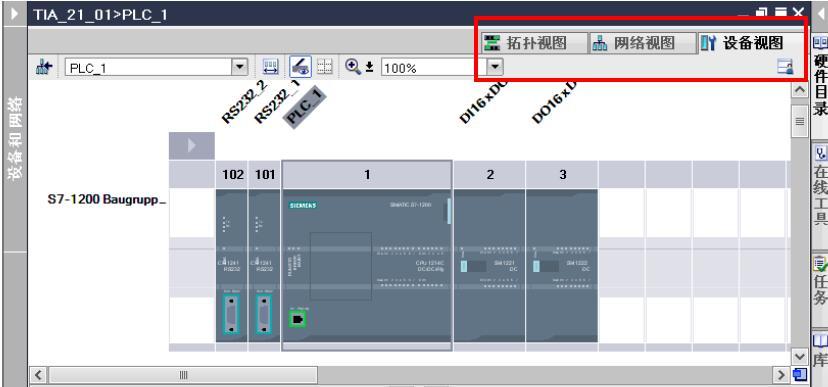

同一个界面下分为3个视图，可以随时在这三个视图间切换，切换速度很快而且集成性很强，也体现了TIA的思想，而且硬件模块实现仿真图形化，同实际PLC“一模一样”，操作直观，感觉一目了然。



网络视图是硬件和网络编辑器的三个工作区中的一个，具有以下功能（相当于以前的NETPRO界面）：
1、组态和分配硬件设备网络参数
2、设备间组网
拓扑视图是硬件和网络编辑器的三个工作区中的一个，显示以太网拓扑，有以下功能（新增加的工作区）：
1、组态以太网拓扑
2、确定并尽可能缩短期望拓扑和实际拓扑之间的差异
设备视图是硬件和网络编辑器的三个工作区中的一个， 有以下功能（相当于以前的硬件组态）：
1、 组态和分配设备参数
2、 组态和分配模块参数
不仅支持STEP7中的通过拖放操作，而且支持COPY和PASTE功能，操作更加主流化，更容易上手。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

STEP 7 V5.5不能打开STEP 7 Professional V11 的程序， 用STEP7 5.4 SP3做得程序用STEP7 5.4 SP5打开一下就升级了。但是不支持较老的硬件。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之八：简单实用的语句表程序状态监控
STEP 7 V11的梯形图程序状态监控与老版的STEP 7基本上相同，而STEP 7 V11的语句表的程序状态监控有很大的改进。老版STEP 7最多可监视10个对象（状态位、RLO、累加器1/2、地址寄存器1/2、DB寄存器1/2、间接和状态字），用户可设置监视哪些对象。
STEP 7 V11的语句表程序状态监控只显示3个对象的值（见下图），它们在每个扫描周期被循环更新。



“RLO”列显示程序中每一行的逻辑运算结果。
“值”列中为指令操作数的当前值。
“额外”列显示指令操作的其它信息。
新版的程序状态监控每行显示的内容少，但是重点突出，简单实用。但是在显示数学运算指令有关的状态位时，只能看到部分状态位的值。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

Step7 Professional V11的变量表
Step7 Professional V11的变量表相当于老版STEP 7的符号表，而不是老版STEP 7用于监控的变量表。项目树的S7-1200、S7-300/400站点的“PLC变量”文件夹和HMI站点的“HMI变量”文件夹有自动生成的“默认变量表”和“显示所有的变量”，此外S7-300/400的“PLC变量”文件夹中还有“STEP7 classic symbols”，它是项目移植时生成的老版STEP 7中的符号表。可以添加新的变量表，双击“显示所有的变量”，可以显示同一站点所有的变量表（包括STEP7 classic symbols）中的变量。

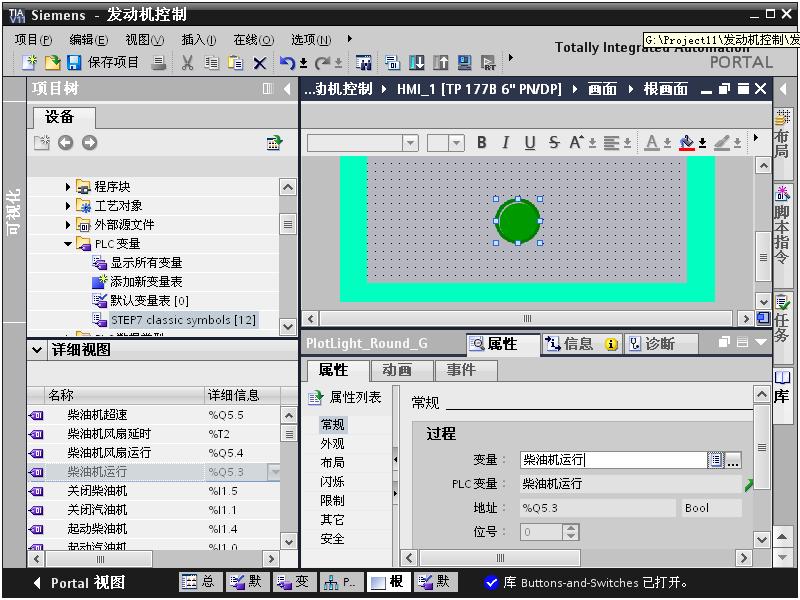

将“PLC变量”→“STEP7 classic symbols”文件夹中的变量“柴油机运行”拖拽到画面上指示灯属性视图中的“变量”文本框，将该变量指定给指示灯的同时，在HMI的变量表中自动添加了PLC变量表中的该变量。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

Portal v11 比较STEP7中增加了图形化创建及显示网络连接的方法，可以在网络视图中快速创建连接，但也保留了以前的交互连接组态方式。
操作也很简单，只要点“连接”(Connections) 按钮后，所选连接类型的连接模式被激活后，此时项目中可用于所选连接类型的设备在网络视图中以彩色高亮显示，非常醒目。
然后用鼠标指针从连接发出的设备拖到连接终止的设备，就完成了创建连接的过程，以图形化方式创建连接，比以前版本创建连接过程，显得更易于理解和操作。



而且网络视图中左右箭头可以方便显示本地及远程连接伙伴。
本地连接伙伴将显示指向右侧的箭头，而远程连接伙伴将显示指向左侧的箭头。
点击本地设备的相应箭头就可打开包含目标设备信息的列表， 尤其是在有些设备不
可见的复杂网络组态中很有用。另外，还可以显示在网络视图的当前显示范围中看不到的其中一个连接伙伴，例如 在显示的列表中单击通信伙伴后 显示内容就会移动，该连接伙伴立即变为可见状态。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

组态设备（硬件组态）传统操作方法：通过拖放操作将该模块从硬件目录移动到图形或表格区域内可用的有效插槽中。
新增的功能：原来STEP7中硬件目录区域点鼠标右键无复制/粘贴选项，TIA Portal中选择硬件目录中相应模块的快捷菜单中的“复制”(Copy)，然后在有效插槽上选择相应快捷菜单中的“粘贴”(Paste),在图形或表格区域中可，尤其是在图形或表格区域内硬件模块较多、重叠、使用鼠标拖放不便的情况下，非常适合。



另外，还支持两个组态好的模块之间的插入新模块功能。例如，可按住鼠标按钮将模块拖到两个现有模块之间， 释放鼠标按钮时，插在该指针右侧的所有模块将自动顺次向右移动一个插槽
位置，给操作者调整余地很大，也很“智能”。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

我发现的Step7 Professional V11亮点之九：单步与断点功能的改进
单步与断点是调试程序的有力工具，有单步与断点调试功能的PLC并不多见，可以对单步和断点功能仿真。
与老版STEP 7相比，STEP 7 V11的单步与断点功能有很大的改进。
1） 用双击操作就可以生成和删除断点，操作更简单。
2） 对断点设置的限制条件减少了，老版STEP 7需要同时满足5个条件才能设置断点。
3） 新增的断点导航功能用于检查断点功能是否正确。
4） 新增了“执行到光标处”和“跳出”功能。

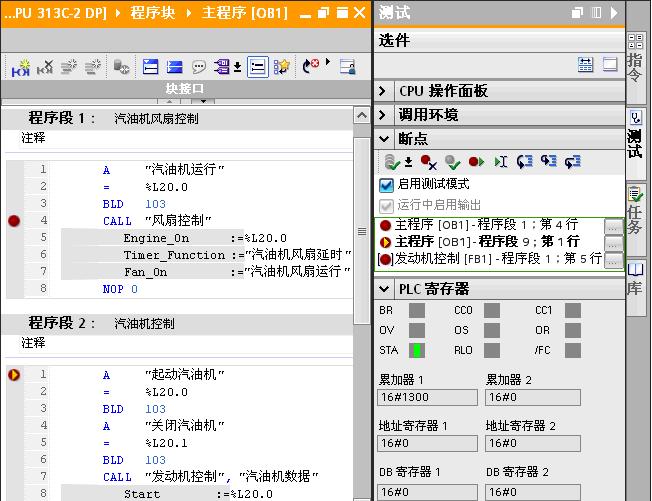

5）“测试”任务卡的“断点”窗格显示出断点列表（见下图），使操作更直观方便。
6）可单个或批量启用、禁用和删除断点。
7）可设置断点的调用环境。例如OB1两次调用FB1，通过设置调用环境，只是在使用FB1的某个背景数据块调用FB1时才执行断点操作。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

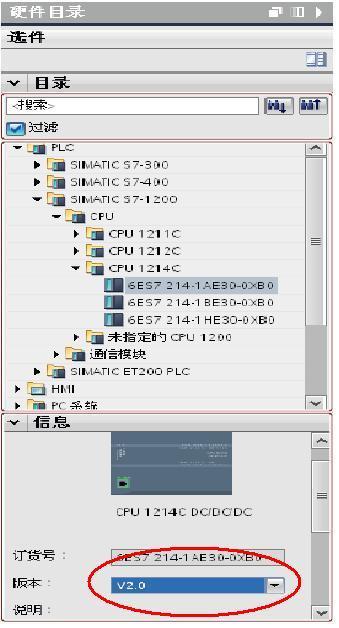

TIA Portal v11 “硬件目录”(Catalog) 窗格中的组件选项以树形结构显示各种硬件组件，可以将所需的设备或模块从目录中移动到设备视图或网络视图的图形工作区域，这一点同以前基本一致。
但以前的功能选择“配置文件”功能（"标准"配置文件“自定义配置文件”、），被TIA Portal 的“过滤功能”所代替，使用过滤功能，可以只显示符合某些条件的硬件组件。 例如，可以只显示可以放入当前环境中的对象或包含某些功能的对象。可以在当前环境中使用的对象包括网络视图中可互连的对象或仅与设备视图中的设备相兼容的模块等，使用更加实用。




“信息”(Information) 窗格包含目录中所选对象的详细信息：
硬件设备以仿真简图表示，外型及样式比较逼真，另外版本号也由老版的STEP7中目录(Catalog) 窗转到信息(Information) 窗格，而且变成了下拉式下拉列表，显得结构主次分明，条理更加清晰，而且增大了窗口有效信息内容.

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

建议S7-Graph增加原有的显示方式，可以同时显示步、转换条件和动作

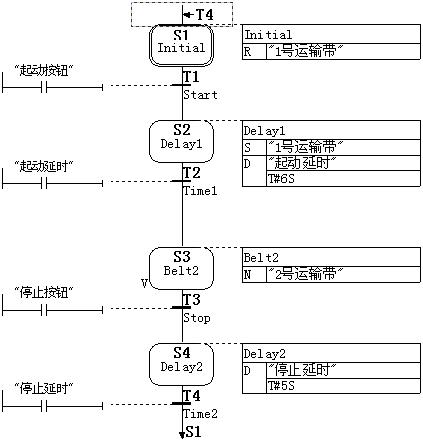

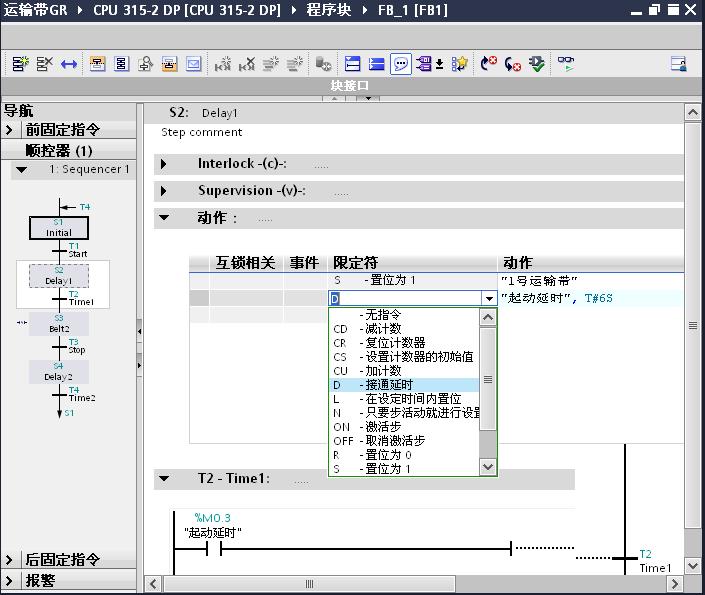

Step7 Professional V11的S7-Graph用单步视图（见下图）设置每一步的动作、转换条件、互锁（Interlock）和监控（Supervision）。可以用下拉式菜单设置动作是否有互锁功能、动作的事件、命令（限定符）和动作的操作数，有直观、使用方便的优点。



但是顺序器每次只能打开某一步的单步视图，看到它的转换条件和动作等。需要依次打开各步的单步视图，才能知道每一步的转换条件和动作。此外单步视图的内部结构不太紧凑。
老版STEP 7的S7-Graph可以同时显示每一步的转换条件和动作（见下图），很容易建立起系统性能的整体概念。



强烈建议Step7 Professional V11的S7-Graph恢复老版S7-Graph的功能，可以同时显示步、转换条件和动作。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

每个块包含一个代码时间标记和一个接口时间标记，下列情况将会产生时间标记冲突：
1）被调用的块比调用它的块的时间标记更新；
2）用户定义数据类型（UDT）比使用它的块或使用它的用户数据的时间标记更新；
3）功能块比它的背景数据块的时间标记更新；
4）FB 2在FB 1中被定义为多重背景，FB 2的时间标记比FB 1的更新。
即使块与块之间的时间标记的关系是正确的，如果块的接口的定义与它被使用的区域中的定义不匹配（有接口冲突），也会出现不一致性。
老版的STEP 7消除时间标志冲突的操作比较麻烦，并且不能保证100%地成功。
Step7 Professional V11更新不一致的块调用的操作非常简单方便，只需要单击一下程序编辑器中的“更新不一致的块调用”按钮就可以了，并且能够100%地成功。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

TIA Portal在线模式下视图的特点：

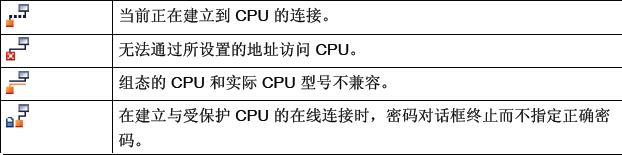

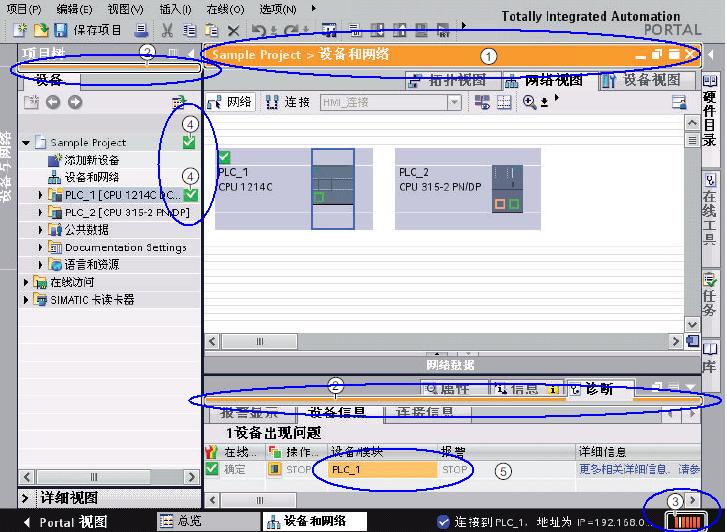

建立在线连接之后，用户界面相应改变， 下图显示了在线连接的设备及其对应的用户界面，连接信息以橙色线条及动态表示，比较醒目，同以前版本STEP7改进较大。
br]

1、当前激活窗口的标题栏的背景颜色为橙色。
2、相关站点的非激活窗口的标题栏下方以一条橙色线表示。
3、 如果连接已建立，并且正常工作，状态栏的右侧会显示一个橙色脉冲条，如果连接已建立，但未正常工作，否则会显示断开的连接图标。
4、在项目树中， 系统将自动比较在线和离线状态，并以“绿色对号”区别连接各站在线和离线状态。
5、“诊断 > 设备信息”窗口区域始终位于巡视窗口的前景。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

TIA Portal中硬件诊断的4钟方法：
快速排查故障设备可按如下几种方法：
1、使用在线和诊断视图的“在线访问”组显示当前是否存在与相关目标的在线连接，以及“功能”文件夹中组中的所选模块进行设置、以及向该模块发出命令。
2、“在线工具”任务卡可以读取模块的当前诊断信息，可以查看CPU当前有关数据、图形化显示组态的循环时间，带红、绿箭头指示，比较直观，以及存储器的使用率等的数据。
3、可以使用巡视窗口的“诊断 > 设备信息”区域设备信息的报告报警信息功能。
4、在设备视图和项目树中使用诊断图标，比较形象，而且各种状态也很详细，方便观察诊断故障。



另外TIA Portal中还保留了300/400中可以使用的其它诊断选项 ：
在要诊断模块的在线和诊断视图中“诊断”文件夹的“常规”组中，可以方便找到模块的常规属性和系统相关信息。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

SCL语言的亮点
1. SCL语言的界面和帮助信息被彻底汉化。
2. 关键字可选择3种显示方法之一。
3. 用ENO替代了原来的OK，与其他语言统一了。
4.工具栏 增加了文本缩进和减少缩进按钮。
5. 工具栏增加了3个书签按钮。
6. 工具栏上增加了禁用和启用代码按钮。
7. 收藏栏内有IF等指令。
8. 左边的任务卡的指令窗口列出了SCL可用的所有指令，可用拖拽功能生成指令。
9. 使用方便、功能强大的监控功能（见下图），可选择显示某一行的一个变量值或所有的变量值。被选中的某一行中的所有变量及其值都会显示在单独的列表中。




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
