主题:应用探讨——T-CPU原理、功能及应用探讨
当代装备制造业的迅速发展,给行业装备提出了设计灵活、运转高效和成本节省等高要求。机电一体化的解决方案顺应此市场需求,因而得到广泛的应用和发展。工艺功能是机电一体化的重要组成部分,它专注于采用运动控制,从而更大程度地完成自动化和驱动系统中各种复杂的工艺要求。
西门子提供了SIMATIC S7-300 Technology CPU(工艺型PLC,又称T-CPU),它集成了以下两部分:
1) 高性能的标准CPU 315-2DP或317-2DP,以及
2) PLCopen-兼容运动控制功能.

新型的CPU 317TF-2DP还集成了safety(安全)功能,能满足最苛刻安全标准的要求。
本次话题将对T-CPU的原理、功能、应用等方面的知识进行探讨,欢迎大家加入,说说您的应用行业及工艺、应用心得。我们也欢迎您提出与T-CPU相关的问题,我们将悉心解答,深度探讨,共同提高!

活动奖励:
此次集中交流将持续至3月12日,其中所有精华帖作者将获得加倍精华奖励积分;最终所有有效留帖的网友将获得加倍发帖积分。更多积分带给您更多奖品兑换的自由。
对于有突出发言贡献的网友,还可以在当前的可兑换奖品中免费挑选200分(含)以下任一款奖品。
交流结束后也将专门整理重要内容,供广大网友分享参考。
预祝大家交流愉快,收获丰富!
希银纸
游侠

经验值:528
发帖数:127
精华帖:2
28楼    2012-01-12 14:12:00
精华帖  主题:回复:应用探讨——T-CPU原理、功能及应用探讨
quote:以下是引用jacky_andy在2012-01-12 13:45:22的发言:
quote:以下是引用希银纸在2012-01-12 11:48:35的发言:
T-CPU在液压系统特性较好时,调整起来简单些
如果遇上惯性大且特性不太确定的液压系统时,调整需要费多点功夫

想请教一下,如果在520学习曲线不理想的情况下,你会去人为的将有些点修改一下吗?
惯性大特性不确定的液压系统,能否介绍点你的经验,谢谢

用520测了曲线后仍然需要作一定的修改的,因为系统状态可能在一定范围内变化,而测的曲线数量是有限的
博观而约取,厚积而薄发
希银纸
游侠

经验值:528
发帖数:127
精华帖:2
35楼    2012-01-12 15:00:01
精华帖  主题:回复:应用探讨——T-CPU原理、功能及应用探讨
quote:以下是引用jacky_andy在2012-01-12 14:42:03的发言:
quote:以下是引用希银纸在2012-01-12 14:17:54的发言:
调试液压系统时,实际值的滤波时间常数也是非常重要的,其大小有时对系统的稳定性产生很大的影响

我在做的时候,如果不牵扯同步的话,一般都不修改。
做了一个项目,两个轴同步,低速的时候,从轴振动。
后期加了点滤波时间,效果明显好多了。
不做同步的时候,实际值滤波有必要吗?

液压比电机的惯性大,加滤波后输出可以比较平滑,不会导致液压震荡
博观而约取,厚积而薄发
UWE
游士

经验值:203
发帖数:40
精华帖:3
71楼    2012-01-18 00:18:49
精华帖  主题:回复:应用探讨——T-CPU原理、功能及应用探讨
quote:以下是引用jacky_andy在2012-01-17 08:32:04的发言:
quote:以下是引用Rio在2012-01-17 08:25:34的发言:
quote:以下是引用UWE在2012-01-16 00:31:25的发言:
quote:以下是引用jacky_andy在2012-01-13 14:31:42的发言:
quote:以下是引用希银纸在2012-01-13 13:56:11的发言:
关于T1、T2手册描述如下




最早的滤波器有pt1滤波,现在又出来了pt2滤波
以前看到一个手册上有pt2的介绍。但是没看明白
现在平常所说的pt1一般都是低通滤波。pt2好像比pt1又有了改进。
但是具体的改进就不知道了。还需要技术支持给讲解一下。


在设定值通道上有一个可参数化的PT2 滤波器用来调整轴的动态性能。可参数化的PT2
滤波器有一个死区时间,时间常数T1,T2 和Tt。
动态适配器由以下组成:
Tda = T1 + T2 + Tt
T1 附加时间常数 1 (NumberOfDataSets.DataSet_1.DynamicComp.T1)
T2 附加时间常数2 (NumberOfDataSets.DataSet_1.DynamicComp.T2)
Tt 死区时间 (NumberOfDataSets.DataSet_1.DynamicComp.deadTime)


这方面的资料挺少的。时间参数可能还是需要根据具体项目在实际调试中得出。

是的,但是有些参数还是从原理上去搞明白比较好。
靠摸索,缺少理论上的东西,还是要差一些。


PT1和PT2的区别是PT2不仅有时间常量T1,还多了一个时间常量T2。T1可调整到达给定值的响应时间,T2可在给定值附近的某一范围内调整响应时间。关于PT1和PT2滤波器的基础知识,请找相关资料阅读,西门子不提供相关资料说明。
目前,用于实际位置值的滤波器暂时没有相关文档或计算模板确定T1、T2。用于推断(extrapolation) 的滤波器参数确定可参考S7 Technology的安装光盘里的计算模板 ExtrapolationTimeCalculation 。

管理员注:本帖已被纳入此次探讨发帖整理,请点此详阅
来自西门子技术支持与服务
Rio
游士

经验值:171
发帖数:11
精华帖:2
84楼    2012-01-21 13:56:35
精华帖  主题:回复:应用探讨——T-CPU原理、功能及应用探讨
quote:以下是引用自控1033在2012-01-19 09:08:57的发言:
T-CPU模块的尺寸与普通S7-300的模块尺寸不一样,这种设计是什么原理?



T-CPU属于S7-300 PLC系列,从安装尺寸上看,是一致的,都可以安装在DIN导轨上。但是,T-CPU与普通S7-300 CPU的区别不是依据模块尺寸区别的。由于T-CPU集成了S7 Technology功能(多了一个内核), 它还集成了一些快速输入输出点,所以从外观上来说,它确实是要宽一些(160mm)。设计原理可以通过相关手册了解一下。
S7-Technology手册: 英文版下载

管理员注:本帖已被纳入此次探讨发帖整理,请点此详阅
学习ing
Rio
游士

经验值:171
发帖数:11
精华帖:2
89楼    2012-01-30 14:23:24
精华帖  主题:回复:应用探讨——T-CPU原理、功能及应用探讨
quote:以下是引用落日余晖在2012-01-30 10:07:05的发言:
quote:以下是引用jacky_andy在2012-01-29 13:43:46的发言:
在一个项目中,出现过轴的编码器突然失效,轴复位一下就好了。后来也没怎么出现,
有没有人遇到过这个问题,一般在什么情况下,会出现编码器失效。


是参考点丢失了吧。检查一下编码器接线,还要注意现场的电磁干扰是否严重,我认为这个问题主要还是硬件的原因。


同意以上观点,我们公司以前调试过FM353控制伦茨伺服电机+海德汉的光栅尺,现场干扰那叫一个大啊,光栅尺读数经常出错,造成电机无故乱动作。后来调试时发现光栅尺没有接地,接地后就稳定了。
学习ing
UWE
游士

经验值:203
发帖数:40
精华帖:3
122楼    2012-03-02 16:19:07
精华帖  主题:回复:应用探讨——T-CPU原理、功能及应用探讨
quote:以下是引用小釉在2012-03-01 13:19:21的发言:
配置im174时,alt,drvrdy信号时干什么用的



看到一段解释,没大看明白
Alt.DrvRdy:当连接驱动的“准备好上电”信号时,不选择此复选框。此时需要用IM174的使能型号启动变频器。
选择此功能时,连接驱动的“准备好”信号,此时驱动器已使能可直接跟随设定值。


以下两种情况(根据您使用的驱动器不同),Drive Ready信号返回不同的状态信息:
1、驱动器给上位机发信号Ready for Switching on,即通知上位机现在它已经处于等待进入被控状态,此时如果上位机有一个Enable信号给它,就可以启动这台驱动器。
2、 驱动器给上位机发信号Ready,即此时驱动器已经处于被控状态, 可以直接跟随设定值的变化 。
所以,如果您采用的驱动器给出的是第一种情况的信号,那么在IM174的设置里不要激活 Alt.DrvRdy;
如果您采用的驱动器给出的是第二种情况的信号,则要激活Alt.DrvRdy。

管理员注:本帖已被纳入此次探讨发帖整理,请点此详阅
来自西门子技术支持与服务
UWE
游士

经验值:203
发帖数:40
精华帖:3
126楼    2012-03-02 20:01:45
精华帖  主题:回复:应用探讨——T-CPU原理、功能及应用探讨
quote:以下是引用jacky_andy在2012-02-22 11:40:15的发言:
quote:以下是引用UWE在2012-02-06 17:39:18的发言:
quote:以下是引用jacky_andy在2012-01-14 12:48:37的发言:



cam曲线的多项式公式好像不支持开方计算。
另外看到说明中有sina cons为什么我输入的时候老是报错呢?
多项式支持的公式都有哪一些呢? sine cos e?


cam曲线多项式公式请参考S7 Technology手册6.5.2章节。

看了一下你说的手册,有几个地方还是不明白
1:VDI是什么的缩写
2:在多项式的情况下,如果我不用vdi方式,直接就输入多项式,来形成曲线
Xn1和Xn2应该怎么理解?
Enter start value xn1 of the cam segment section normalized to value 1. The start value is defined in the range [0,1] only.
注释如上面红颜色的说明,没有明白。

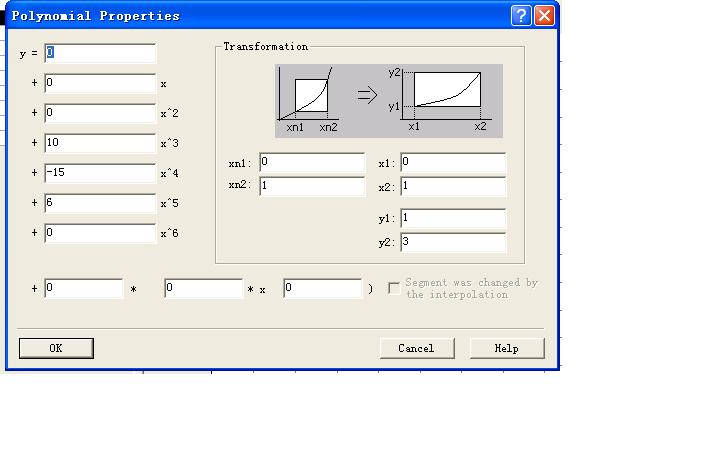

另外附图的多项式,我的多项式是y=x 为什么在x=100的时候,y=50.如果按照多项式的算法,应该是y=100才行。我输入50也没有报错,并且还能绘制出曲线来。
附图



希望技术支持给解答一下,非常感谢、


1、首先VDI是The Association of German Engineers(德国工程师协会) 的德文缩写,它是欧洲最大的技术性科技协会之一,VDI覆盖了许多的技术话题和知识,VDI Guidelines创建了许多广为接受的技术准则。
2、如果您直接输入多项式因数,看到的Xn1和Xn2是用来做规范化的起始点和结束点。因为凸轮段必须定义在归一化的范围内[0,1]。
3、关于您的y=x,这里输入的x1,x2,y1,y2是归一化之前的多项式取值(或显示)范围,真正的y=x对应关系应该勾选"Draw basic form"观察。

管理员注:本帖已被纳入此次探讨发帖整理,请点此详阅
来自西门子技术支持与服务
