很多工程师可能有过这样的一些经历:在实际工程中经常会涉及到设备之间的通讯,包括Siemens PLC,HMI之间的TCP,ISO-ON-TCP,S7,与第三方的TCP,Modbus/TCP,Ethernet IP等,对于此类通讯,由于Siemens PLC,HMI都有相应的驱动解决方案,因此大家并不陌生,但是对于一些行业特别是电力行业中涉及到的IEC60870-5-101/104,DNP3等规约通讯,大家可能比较常用的做法就是找一个第三方的网关,将其转换成标准的工业通讯协议, 这样做不仅增加了硬件成本，而且在技术上也很难实现数据缓存,实际上并不需要如此,对于Siemens来说,无论是PLC还是HMI,都有相应的解决方案.
因此本期将开设这样一个话题,讨论Siemens基于IEC60870-5-101/104,DNP3的HMI通讯解决方案-WinCC Telecontrol,有了WinCC Telecontrol,上述问题将迎刃而解,那么大家又会有疑问了,WinCC Telecontrol真的有那么神奇吗?它能解决哪些问题?总结来说可能大家会比较关注以下几个问题:
1)IEC60870-5-101/104,DNP3是什么规约?与标准的工业通讯协议的区别是什么?有什么优势?
2)WinCC Telecontrol 都包含具体哪些规约？WinCC Telecontrol与WinCC之间的关系？
3)WinCC Telecontrol有什么特点及在行业应用中优势和限制条件有哪些？
4)WinCC Telecontrol与第三方设备组网使用的要点和注意事项是什么？

下面我们将就以上这些问题逐步的来展开探讨，欢迎广大用户积极抛出您的问题和见解,另外在下载中心提供《WinCC Telecontrol与第三方设备IEC104电力规约通讯快速入门 》，供大家参考。


活动奖励：
此次集中交流将持续至4月10日，其中所有精华帖作者将获得加倍精华奖励积分；最终所有有效留帖的网友将获得加倍发帖积分。更多积分带给您更多奖品兑换的自由。
对于有突出发言贡献的网友可获得金币奖励，可以在当前的兑换奖品中兑换奖品。
交流结束后也将专门整理重要内容，供广大网友分享参考。
预祝大家交流愉快，收获丰富！

这个是针对电力行业里的规约通讯，我想你提到的单片机应该不支持这类协议。
如果对方支持ModbusTCP则WinCC里可以选择ModbusTCP通道，如果是其他非标准协议，你可以试下Kepware的用户自定义驱动，WinCC使用OPC通道连接Kepware的OPC服务器。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

由于WinCC Telecontrol对于大家来说是一个新兴的产品,因此还把比较陌生,首先需要了解WinCC Telecontrol与WinCC之间的关系,用过WinCC的工程师可能都知道WInCC Web Navigater,Data Monitor等,WinCC Telecontrol与其类似,是WinCC中的一个通讯可选项(Opinion),WInCC Telecontrol可以通过Sinaut Tim,IEC60870-5-101/104,DNP3等远控协议与Siemens或第三方设备进行通讯,特别是IEC60870-5-101/104,DNP3在电力行业来说使用非常广泛,因此WInCC提供了一个HMI的上位解决方案

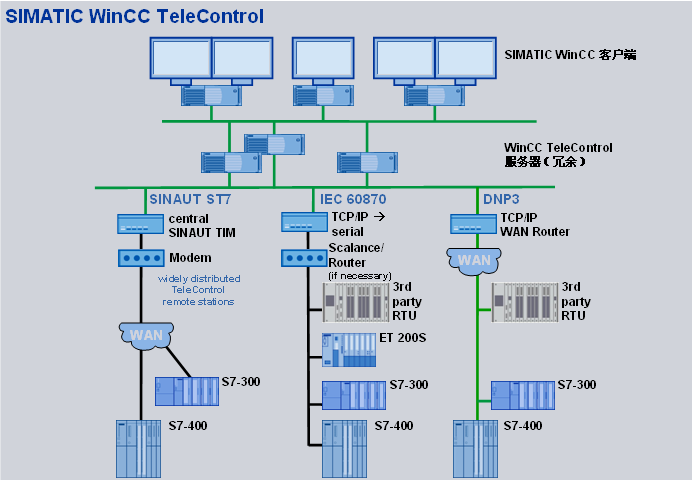

WinCC Telecontrol的通信网络架构如下图所示:



WinCC Telecontrol具有如下特点:
1 支持如下远控协议:
a) SINAUT ST7
b) IEC 60870-5-101/104
c) DNP3
2 纠正RTU(远程终端单元)上传的报警事件时间戳
3 延迟数据传输处理
4 对RTU进行时钟同步
5 自动监控所有站的连接状态(当远程站连接中断时报警)
6 如果RTU为SIMATIC S7可直接编程及进行参数化,自行定制传送数据(基于Telecontrol协议)

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

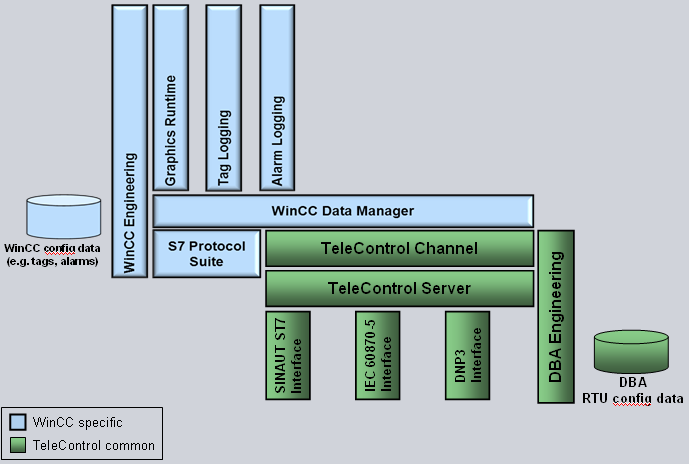

WinCC Telecontrol作为WinCC Communication的一个Opinion,它们之间的关系如下图所示:



更多详细信息大家可以参考以下连接:
http://support.automation.siemens.com/CN/view/zh/48418455

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

接下来需要澄清一些概念和术语:
1 局域网通信协议:
对于做过Siemens工程项目的工程师来说,各种设备之间(包括PLC与HMI)的通信必不可少同时也并不陌生,例如S7-200/300/400之间的TCP,S7,ISO-On-TCP,UDP通信,WinCC与S7-300/400通过SIMATIC S7 Protocol Suite,Profibus DP,Profibus FMS等进行通信,WinCC通过AB-Ethernet IP,Mitsubishi Ethernet,Modbus TCP/IP协议等与第三方设备进行通信,对于上述通信协议来说,一般都在局域网内运行,因此我们把这些常规通信协议称为局域网通信协议.
2 广域网通信协议:
局域网通信协议相对应的是广域网通信协议,与局域网相比,广域网最大的一个区别在于传输介质,广域网除了兼容局域网的传输介质外,还能够通过专线(如电话专线),无线广播,Internet,GPRS等进行传输,基于这样的特点,我们一般把广域网通信协议又称为远动通信协议.
下面是上述两种通信协议之间的一些比较:
a) 网络架构比较,如下图所示:



b) 传输机制比较,如下图所示:

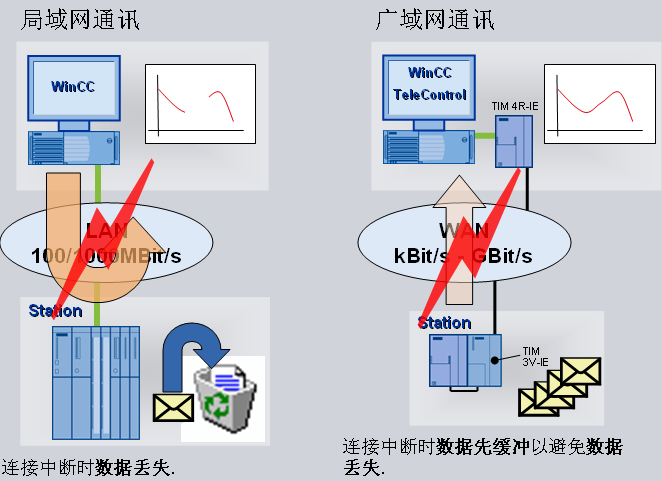

c) 传输中断过程的数据处理比较,如下图所示:



当然,数据的中断续传功能主要取决于RTU,但是协议本身有这样的优势

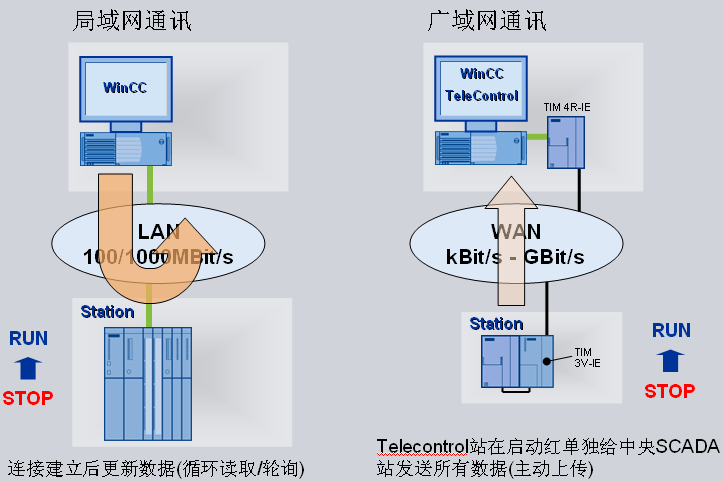

d)系统启动时的数据处理比较,如下图所示:




管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

WinCC Telecontrol作为WinCC的一个通信Opinion,允许通过Sinaut ST7,IEC60870-5-101/104,DNP3等规约采集RTU的数据,而对于RTU来说,可以是Siemens PLC或第三方设备.
可能一些国内的厂商的组态软件也能够支持上述协议,特别是对于IEC60870-5-101/104,DNP3来说,由于其是广域网协议的特性,具有带时间戳,断点续传,自动对时等特点.因此在电力行业应用非常广泛,而WinCC Telecontrol提供了一种采集电力设备,特别是一些综保设备的解决方案,
WinCC Telecontrol具有如下功能:
1 支持各种传输介质,如专线与无线广播网络,电话线,GRPS,GSM等
2 纠正RTU(远程终端单元)上传的报警事件时间戳
3 延迟数据传输处理
4 对RTU进行时钟同步
5 自动监控所有站的连接状态(当远程站连接中断时报警)
6 如果RTU为SIMATIC S7可直接编程及进行参数化,自行定制传送数据(基于Telecontrol协议)

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

哦，广域网...
原本SINAUT如果搭建在DP架构上的话，可以有很好的发展空间。
可惜，非得强制搞在MPI网络上。
严重影响了推广应用。

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。

WinCC Telecontrol有什么特点及在行业应用中优势
1,包括路径冗余在内可任意组合所有传统的和基于 IP 的 WAN 媒介
2,包括时间戳在内的事件控制数据传输
3,本地数据保存
4,远程编程和远程诊断
5,WinCC/PCS 7 的集成式操作和观测方案或通过 OPC 连接到第三方系统

管理员注：本帖已被纳入此次探讨发帖整理，请点此详阅。
