[对我帮助最大的文档]西门子LOGO! 0BA7与电脑通信配置方法

LOGO! 0BA7的网络通讯功能，必须通过LOGO! Soft Comfort V7.0软件实现。首先通过软件为LOGO! 0BA7模块分配连接，如图1

图1

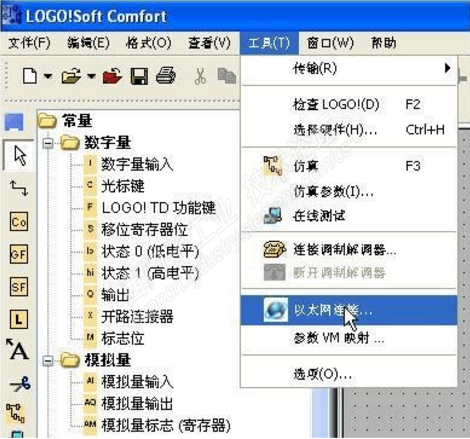

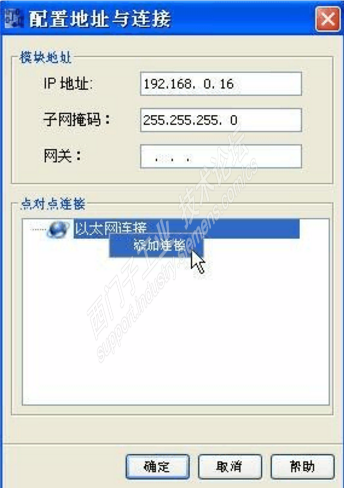

设置目标模块的IP地址（此处设置的和面板设置的一致），右击以太网连接出现“添加连接”，如图2。S7连接是基于客户端和服务器的一种通讯方式，本例中192.168.0.16作为服务器(即logo的IP)；192.168.0.15(电脑IP设置，)作为客户端。

图2

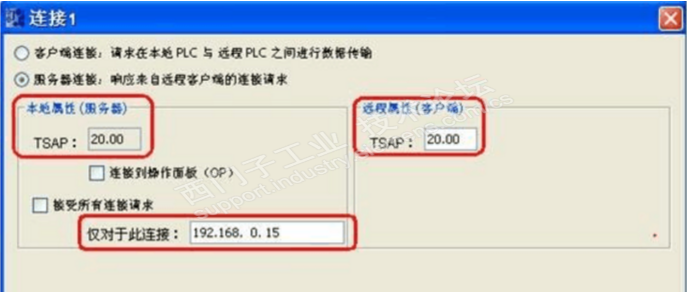

在192.168.0.16侧，在生成的“连接1” 中设置为服务器。如图3，“连接1”本地TSAP默认20.00开始（TSAP设定范围请看帮助），并且不可更改；远程TSAP设置和通讯对方的本地一致，本例中20.00（复制前边的TSAP的20，手敲不好使）；填写对方的IP地址，本例中对方IP 192.168.0.15。

图3

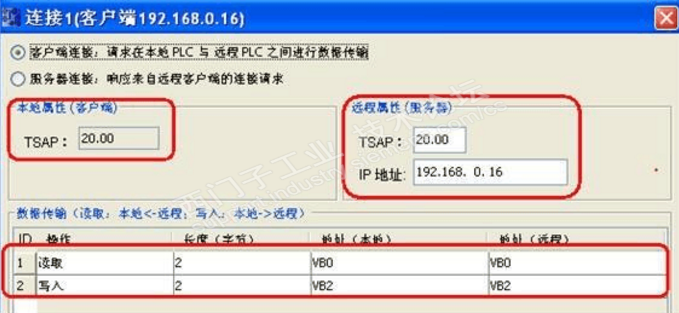

在192.168.0.15侧，在生成的“连接1” 中设置为客户端，如图4。“连接1”本地TSAP默认20.00开始（TSAP设定范围请看帮助），并且不可更改；远程TSAP设置和通讯对方的本地一致，本例中20.00；填写对方的IP地址，本例中对方IP 192.168.0.16。在“数据传输”中可以设定通讯的数据区（详细信息请参考帮助）。本例中，客户端从服务器侧读取VB0~1 两个字节，放到本地的VB0~1中；客户端把本地VB2-3 两个字节传送到服务器侧的VB2~3。

图4

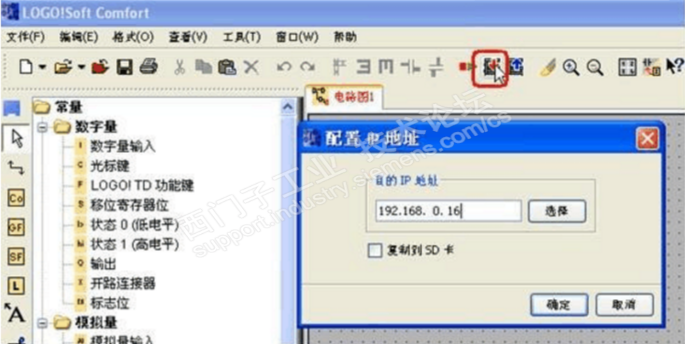

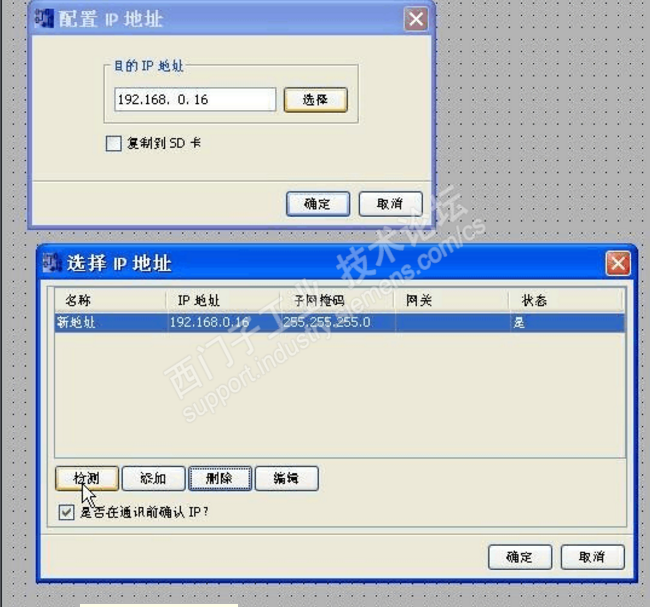

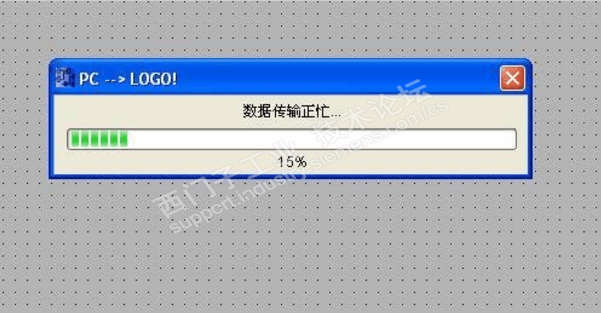

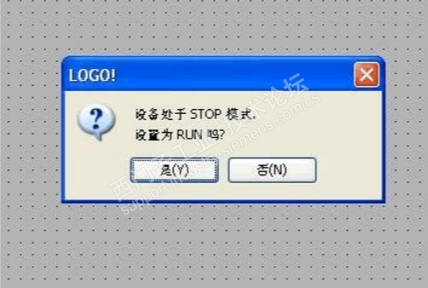

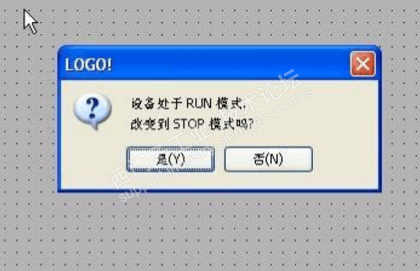

分别下载LOGO!项目，如图5。点击“选择”，添加需要下载的IP地址，如图6，在这里可以使用“检测”去检查此时是否可以检测到该IP地址；然后点击确定，系统会提示需要处于“STOP”模式，如图7；点击“YES”后，开始下载，如图8。

图5

图6

图7

图8

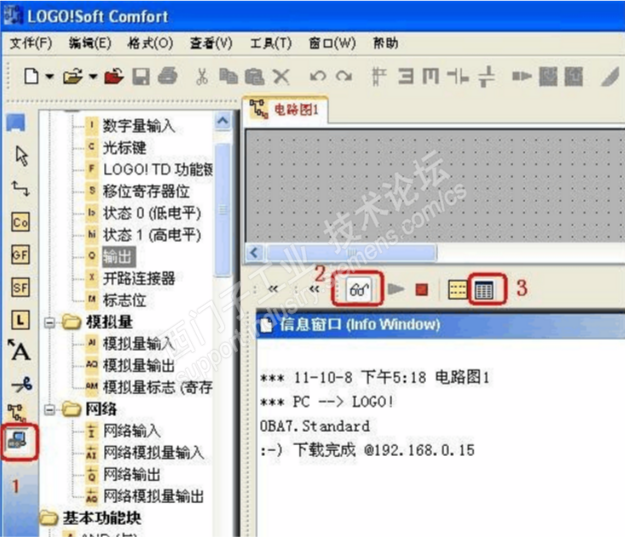

下载完成后，软件会出现图9所示提示，点击“Y”后，软件的信息窗口会有显示，如图10。到这里就完成了所有设置。

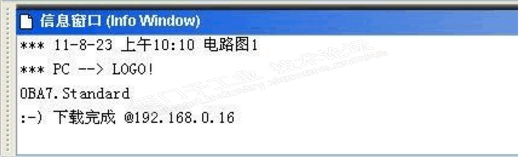

图9

图10

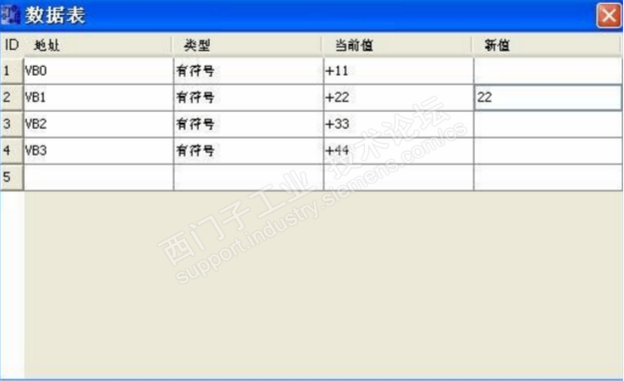

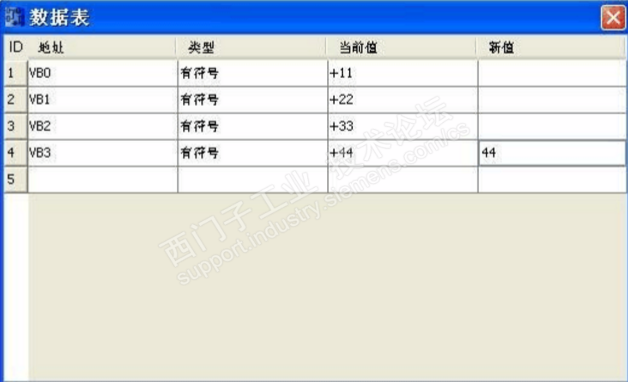

测试结果，分别在客户端和服务器侧，打开在线测试功能，如图11，激活操作员监控后，选择数据表；在数据表中输入需要监控的数据，如图12和13。可以看到数据传输正常。

图11

图12.客户端侧数据表

图13.服务器侧数据表

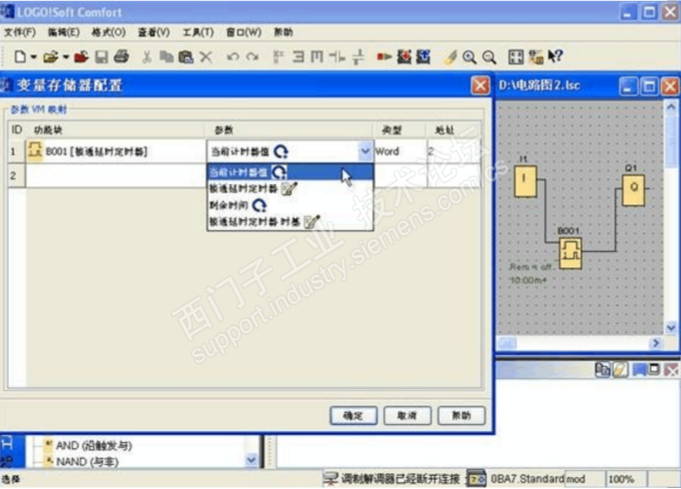

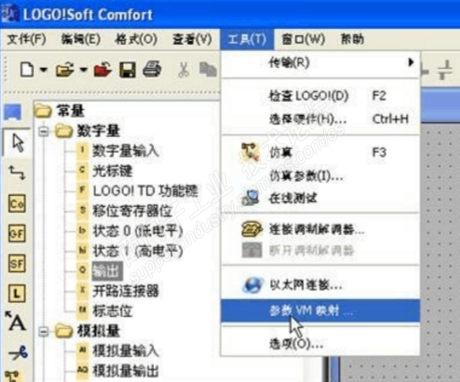

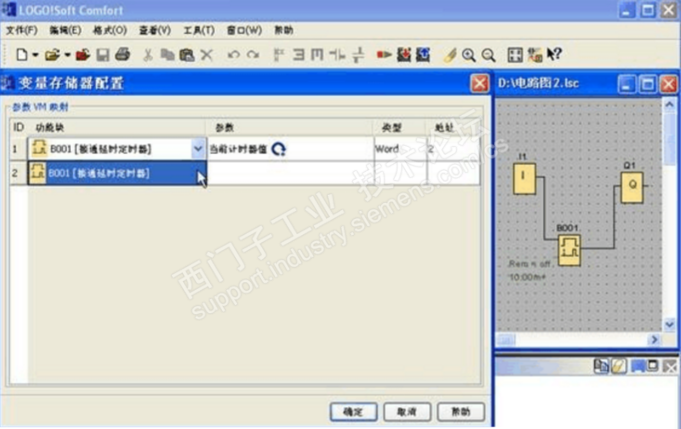

LOGO! Soft Comfort V7.0软件，提供了“参数映射”的功能，可以把程序中使用到的块的参数和V区建立起映射的关系。在客户端建立简单的程序，打开“工具”→“参数VM映射”，如图14。在这里可以选择程序中使用到的块，并且选择这些块中可以访问的参数，如图15、16（详细说明请点击帮助查询）。本例中，把接通延时定时器的当前时间映射到VW2。

图14

图15

图16

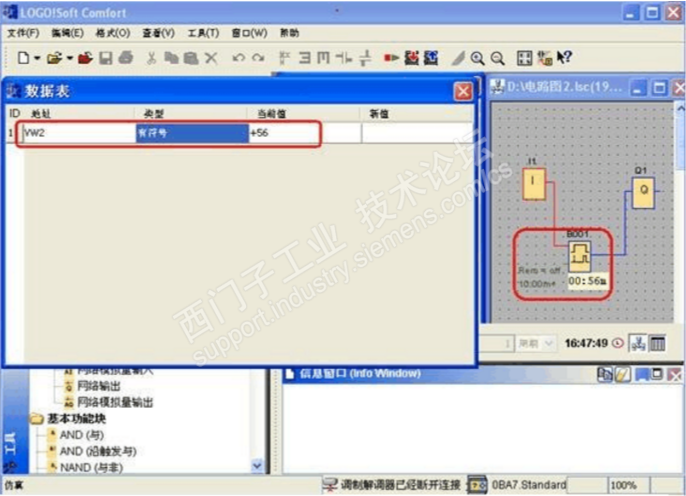

如图17所示，因为客户端接通延时定时器的参数已经和V区建立映射，所以当I1导通后，定时器开始工作，在服务器侧建立的参数表中就可以看到客户端的参数变化，通讯正常。

图17
