作者	主题
cy77223 侠圣经验值:4398 发帖数:492 精华帖:4	楼主 2017-04-27 11:02:56 主题：s120,接线时整流，逆变的X41的1和2接线问题 s120接线时，整流x41的1和2一般直接接一个dc24v电源，而逆变不接，这个使能脉冲是什么意思，是不是整流的x41 1和2得电整流母线才能有电，整流的IGBT一直处于触发状态，而逆变不接是不是因为逆变是通过CU320控制，所以不需要直接触发，另外x42是不是本身是为外部提供电源得啊
北雪雪纷飞版主经验值:52726 发帖数:6257 精华帖:279	3楼 2017-04-27 13:22:03 主题：回复：s120,接线时整流，逆变的X41的1和2接线问题装机装柜的BLM SLM ALM也必须接，，装置运行的一个条件，我觉得就是相当于外部的一个急停，与逆变的OFF2一个道理吧，整流也是通过CU320控制的，X42是内部的一个电源，可以直接连过去 Thank you for the support.
flitter_2018 游侠经验值:548 发帖数:27 精华帖:4	6楼 2017-04-28 15:04:53 主题：回复：s120,接线时整流，逆变的X41的1和2接线问题这个EP端子的功能在功能图里有详细的说明。整流必须接，逆变如不采用端子STO就不必接。起作用时相当于OFF2。

作者

主题

cy77223
侠圣白金用户

经验值:4398
发帖数:492
精华帖:4

楼主

2017-04-27 11:02:56
主题：s120,接线时整流，逆变的X41的1和2接线问题

s120接线时，整流x41的1和2一般直接接一个dc24v电源，而逆变不接，这个使能脉冲是什么意思，是不是整流的x41 1和2得电整流母线才能有电，整流的IGBT一直处于触发状态，而逆变不接是不是因为逆变是通过CU320控制，所以不需要直接触发，另外x42是不是本身是为外部提供电源得啊

北雪雪纷飞
版主

经验值:52726
发帖数:6257
精华帖:279

3楼

2017-04-27 13:22:03
精华帖

主题：回复：s120,接线时整流，逆变的X41的1和2接线问题

装机装柜的BLM SLM ALM也必须接，，

装置运行的一个条件，

我觉得就是相当于外部的一个急停，与逆变的OFF2一个道理吧，

整流也是通过CU320控制的，X42是内部的一个电源，可以直接连过去

Thank you for the support.

flitter_2018
游侠

经验值:548
发帖数:27
精华帖:4

6楼

2017-04-28 15:04:53
精华帖

主题：回复：s120,接线时整流，逆变的X41的1和2接线问题

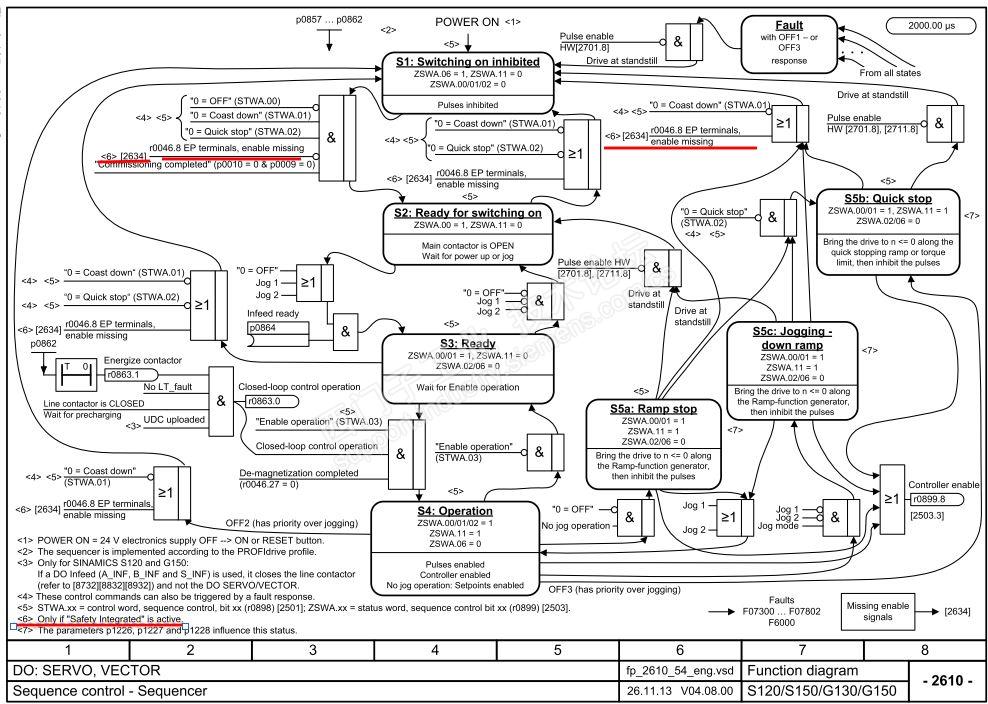

这个EP端子的功能在功能图里有详细的说明。整流必须接，逆变如不采用端子STO就不必接。起作用时相当于OFF2。
