● 用户故障描述：

    型号：6SL3120-1TE24-5AA3        T-F96171822

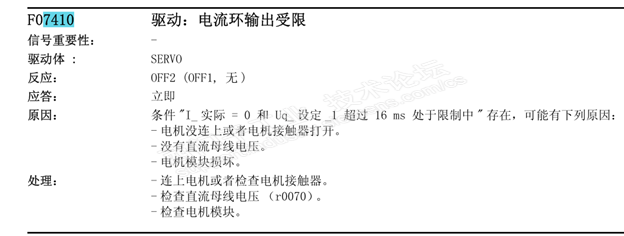

    F07410 ：电流环输出受限

●实际检测

主回路测试正常

Hyperterminal 测试项正常

S120 刷测系统测试通过

上电静态测量正常

带电机实际运行30分钟左右正常

●和用户电话沟通：

用户反映启动运行即报F07410，且故障无法复位。

建议用户检查电机线是否接触良好，电机线在接触不好或未接的情况下，启动会报F7410，用户确认外部接线正常未发现异常，且用户专门找了另外一台电机及电缆启动同样报F07410,从用户反应的情况看应该是装置本身存在异常。

 ●装置故障诊断

拆开装置检查

1 ）目测没有明显的损坏迹象。

2）用TEST CUBE 测试功率板，各项功能均正常。

3）带电机再次实测，此次运行在二十分钟左右后装置突然报F07410 证明装置确实存在异常

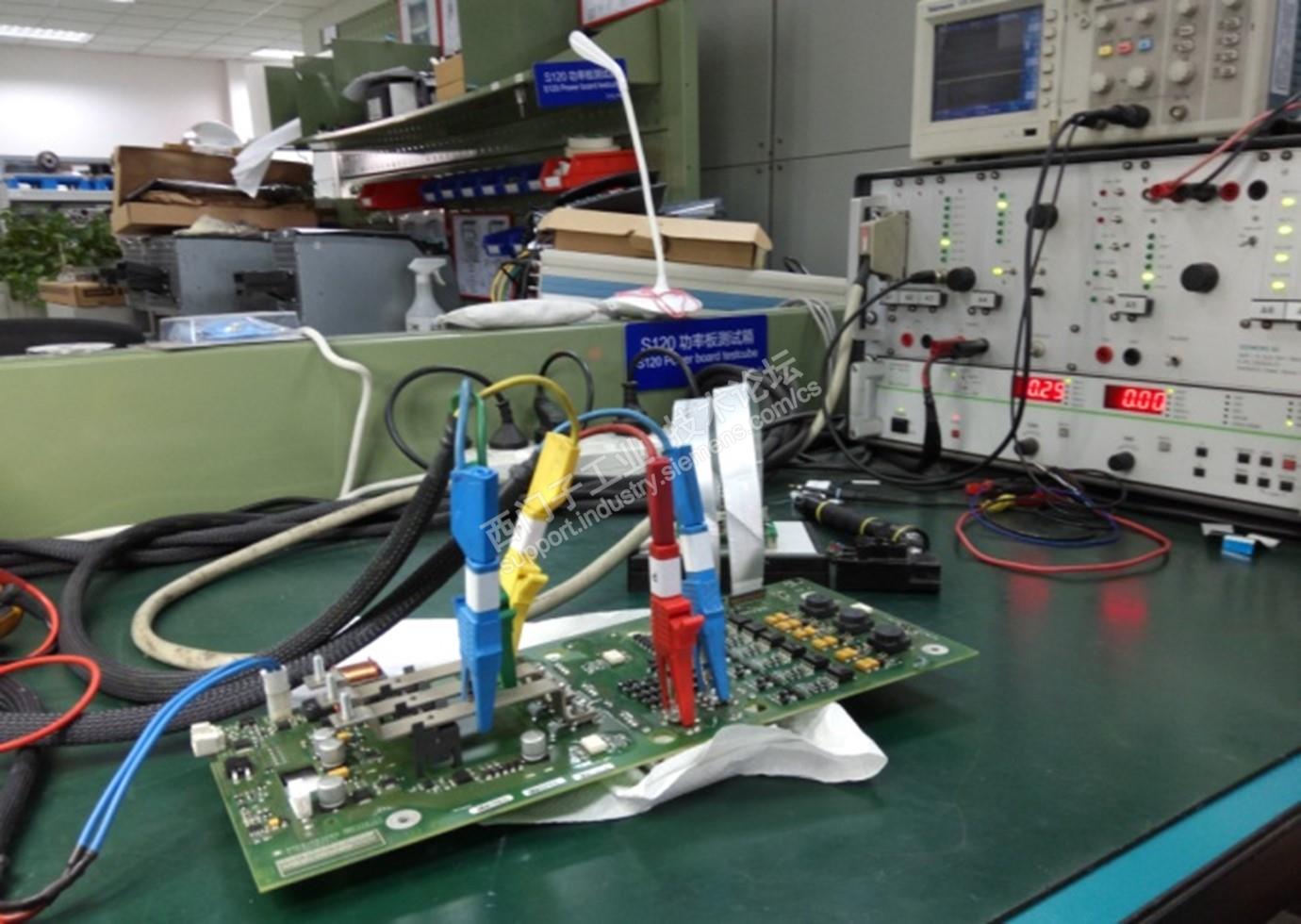

●TEST CUBE 模拟加载电流测试法

调节ISET 来增大流过IGBT的检测电流

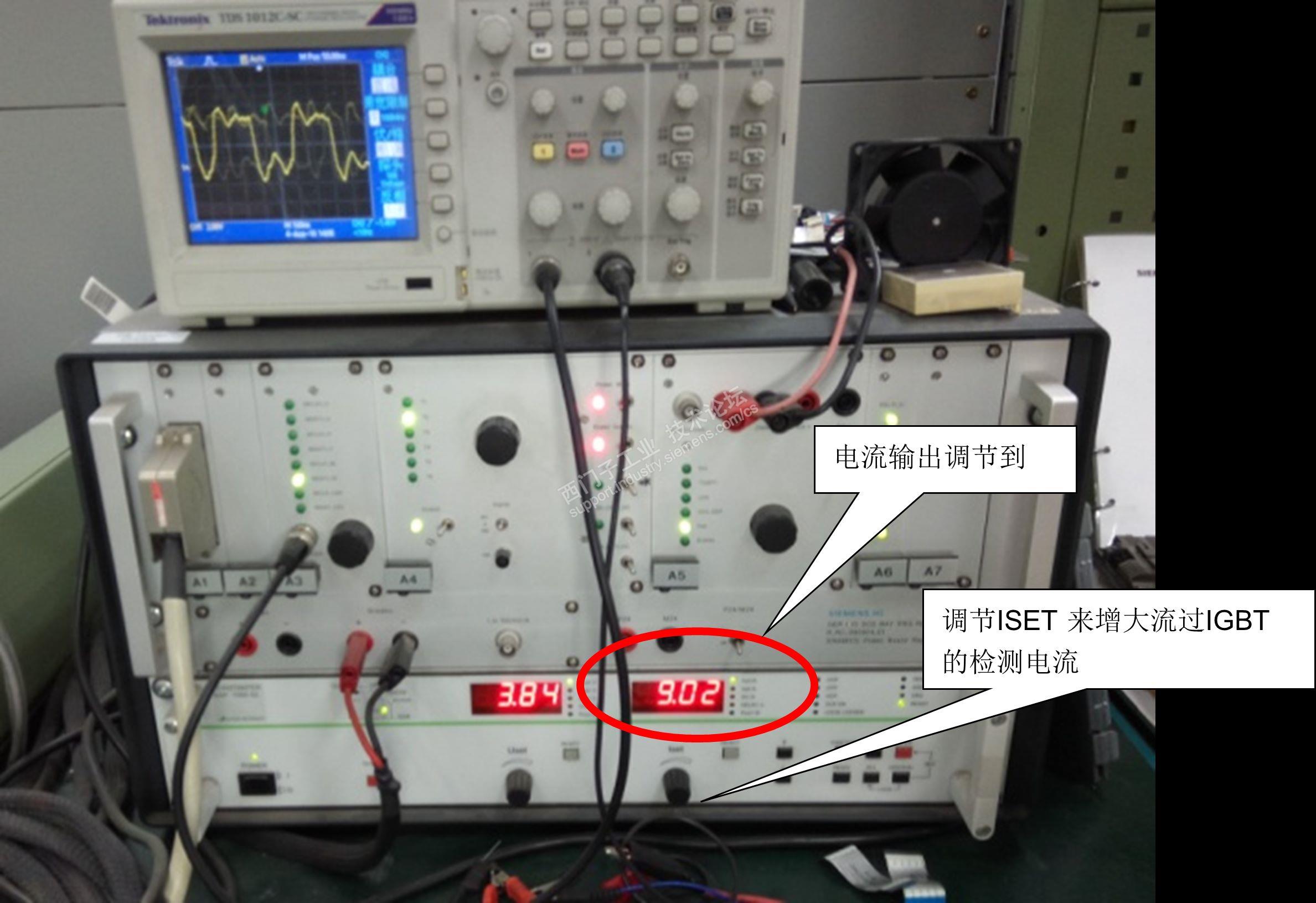

调节ISET 来增大流过IGBT的检测电流  从3A 持续增大到9A 在触发T1 T2 时，发现被测电路板产生明显的嗡嗡噪声，敲击电路板噪音明显改变，而在测量T2-T6 时则没有明显噪音。触发回路工作正常 而此时的改变量只有流过IGBT的电流，因此推断U相IGBT 特性存在异常 。

更换功率板，带电机运行一个半小时左右正常。

通过test cube的电流设定给功率回路模拟加载 可以更为准确直观的判断出功率板哪一项存在异常。

●F07410 的检测机理常见损坏及与F30021的区别：

F30021 电流环输出受限 与F07410 接地故障的检测信号都来自电流检测回路，但检测机理却是不同的，F30021 主要是通过三相电流矢量和不为零产生报警，F30021 的损坏主要来自于电源侧的直接或间接损坏。如IGBT炸，开关电源异常等。

F07410则是某相或输出电流为零的情况下产生报警

因此F07410 故障最常见主要有以下几种情况

1）电机电缆未插或接触不良。

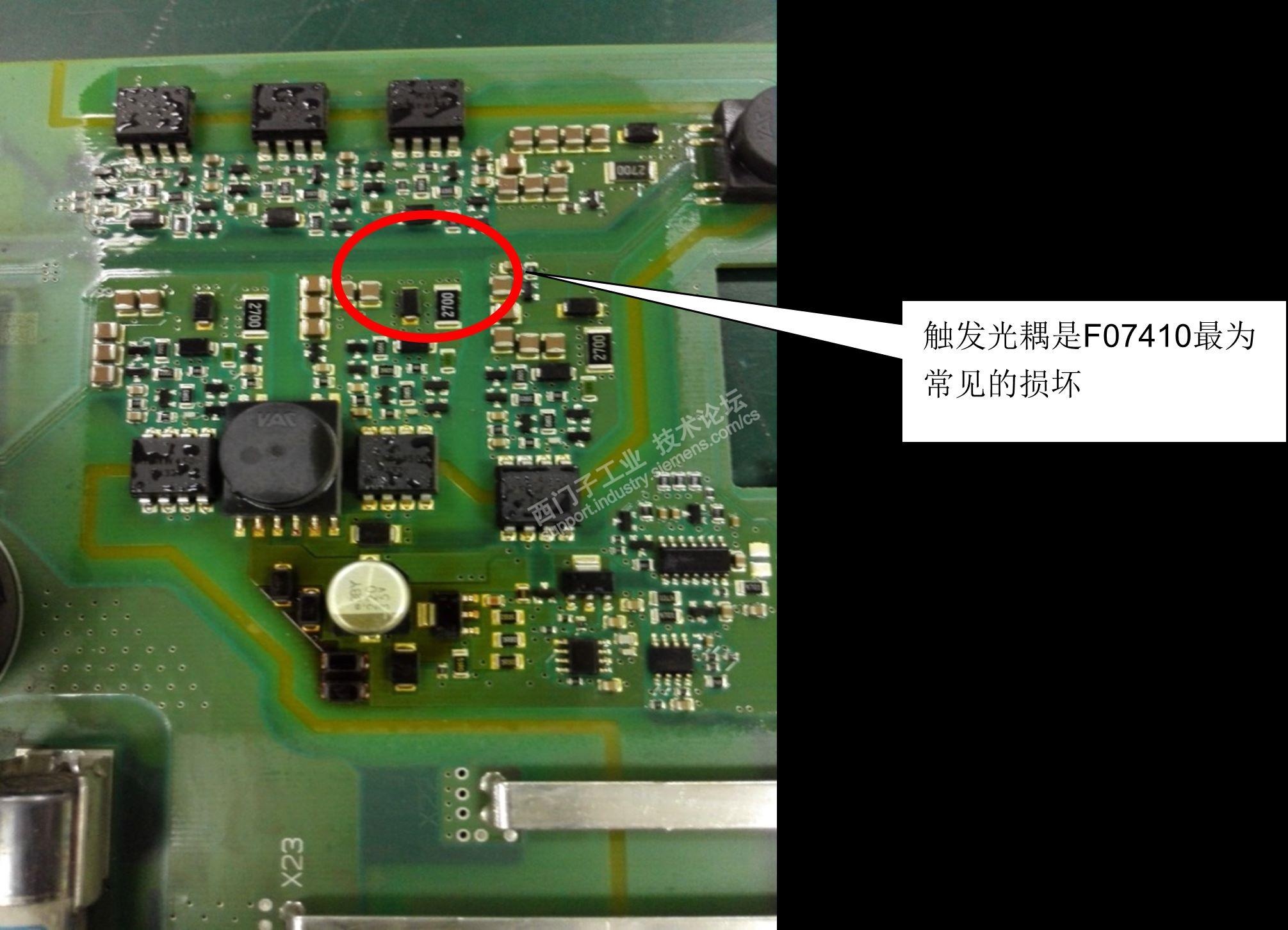

2） 触发回路里的4506 或3120 光耦损坏，导致某项不能正常触发。

3） IGBT 异常
