CPU 接线

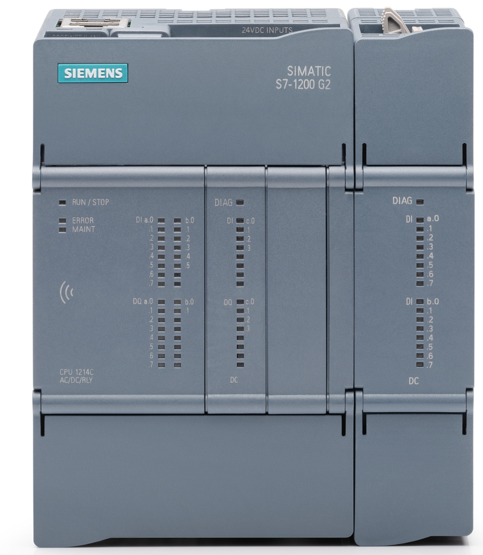

S7-1200 G2 CPU 接线

1. S7-1200 G2 端子块

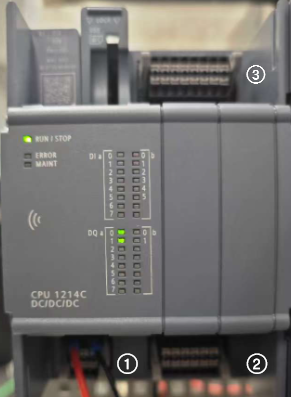

S7-1200 G2 CPU 将上下盖板拆下后，可以看到接线端子块。

拆下下盖板后，有两个端子块可接线

• ① 是 X80 端子：CPU 供电和传感器电源；根据 CPU 型号不通，选择 AC 或 DC 供电；
• ② 是 X11 端子：DQ 输出端子；根据 CPU 型号不同，输出可是晶体管或者继电器类型。

拆下上盖板后，有一个端子块

• ③ 是 X10 端子：DI 输入端子。

2. S7-1200 G2 各 CPU 接线

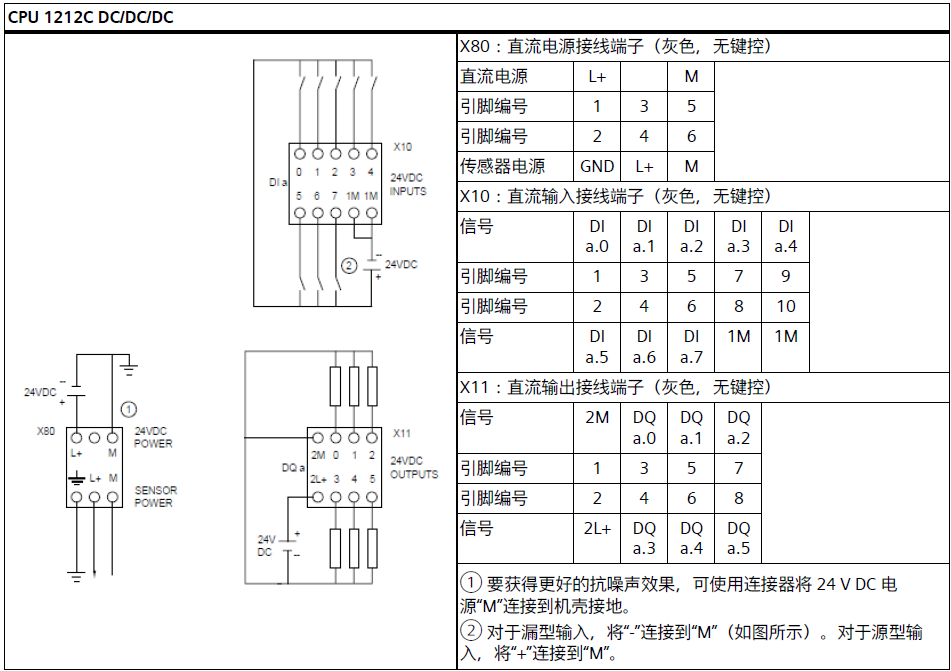

1212C DC/DC/DC 接线

1212C AC/DC/Relay 接线

1212C DC/DC/Relay 接线

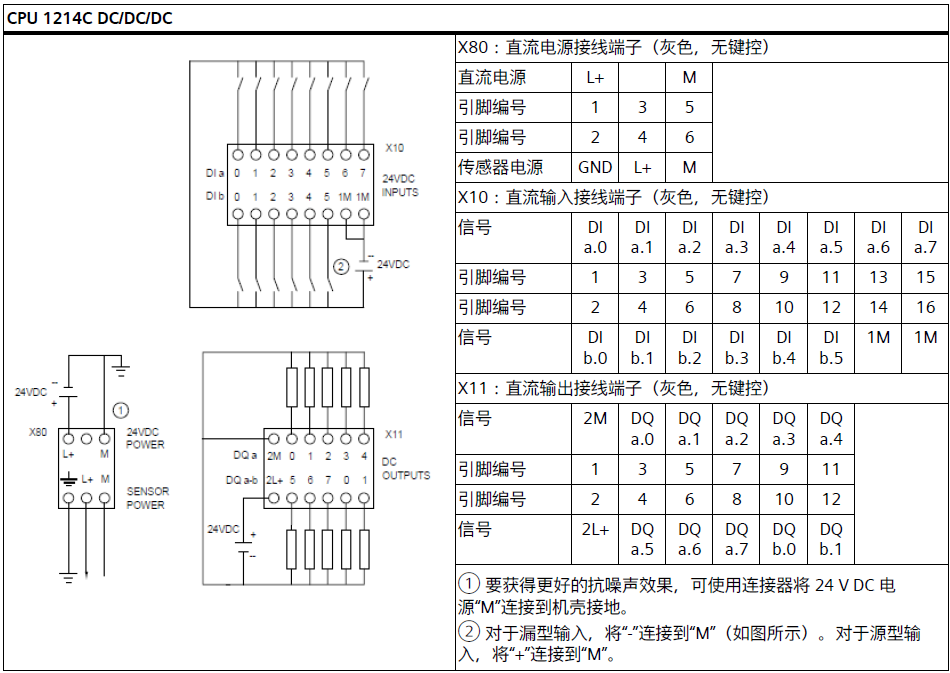

1214C DC/DC/DC 接线

1214C AC/DC/Relay 接线

12124 DC/DC/Relay 接线
