集成连接和非集成连接

1. 通讯连接

两个设备之间的数据交换称之为通讯。如果要进行HMI设备与PLC设备的通信，则必须组态“HMI连接”。
“HMI连接”的分为两种：

  集成连接：以图形 标识

  非集成连接：以图形 标识

HMI设备与PLC设备位于同一项目中时，建议组态为集成连接，可以提升组态的效率，例如在Portal V15.1的同一个项目中组态HMI设备与PLC设备。
HMI设备与PLC设备位于不同项目或者软件中时，可以组态非集成连接，也可以组态集成连接（使用设备代理），例如Step7 V5.5中组态S7-300，而在Portal V15.1中组态TP1500 Comfort。

2. 集成连接的组态

组态集成连接的步骤如下：

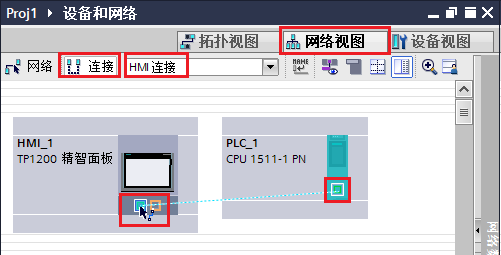

打开“设备与网络”中的“网络视图” ，左上角切换到“连接” 。在下拉框中选择“HMI连接”作为连接类型，使用拖拽操作连接两个PROFINET接口。

在PROFINET接口属性中根据项目设置好IP地址、子网掩码等参数。

打开HMI的“连接”，即可查看连接信息。

3. 非集成连接的组态

打开HMI的“连接”，双击“添加”即可添加非集成连接。

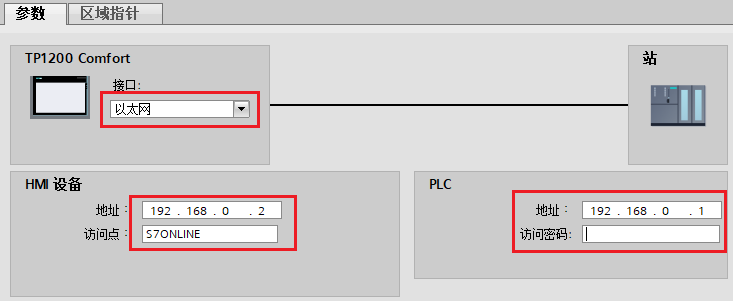

选择通信驱动程序，连接如下图所示：

非集成连接无法获取PLC端的网络参数以及地址，需要在参数选项卡中手动设置。

请登录后查看全文
