TD 400C

TD 400C 为 S7-200 PLC 专用的新一代文本显示器，能够支持所有 TD 200 的功能。TD 400C 具有极高的性价比，价格极具竞争力。随机附赠通讯电缆（2.5m），无需单独购买通讯和电源电缆（TD 的电源可以通过通讯电缆从 S7-200 PLC 通讯口取得）。 TD 400C 无需 HMI 专用组态软件，使用 STEP7 Micro/WIN V4.0 SP4 以上版中文界面的 TD 向导组态即可。

要将原有的 TD 200 或其他 TD 显示器更换为 TD 400C，必须使用 Micro/WIN 重新配置、编程。

与 TD 200C 相比，TD 400C 既保持了自定义按键功能的特色，也拥有与 TD 200 一致的固定薄膜按键的良好手感。



TD 400C V2.0版本 性能特点

1. 创新的定制化解决方案，用户可 以自定义面板的背景 颜色，图标及按键功能。


• 可自定义面板的背景 颜色、图标、文字，所有按键（包括系统功能键 ）功能可自由定义
• 所有按键有触感，操作有声音、图标显示反馈
• 随机附送标准胶膜一张
• 面板具有 3M 高强度粘胶，简单方便粘贴胶膜，粘上 胶膜的前面板完全通过 IP65 测试


2. 新一代显示屏


• 更大显示面积，最大显示4行X12个中文字符
• 亮度高达 350 cd/m2，显示更清晰
• 时尚蓝色背光
• 192X64 分辩率，展现完美细节


3. 完美支持S7-200PLC


• 使用STEP7 Micro/WIN V4.0 SP4 以上版中文界面 的 TD 向导组态
• 可用通讯口供电，也支持单独电源口外供电
• 组态下载到PLC中，显示数据存储于 PLC 数据块，便于更换和维护
• 支持强制I/O，改变CPU模式，编辑CPU内存变量等功能
• 与S7-200PLC 最高 PPI 通讯速率可达 187.5K


4. 更强大的功能


• 高速16位 CPU ，2M 闪存确保反应速度
• 多达15个按键，可自由定义功能
• 支持6 种语言： 英语、法语、德语、意大利语、西班牙语和中文
• 中英文显示支持
• 报警功能
• 密码功能
• 屏幕保护功能


5. 更高可靠性


• 改进的电源电路设计 ，具有反接保护，短路保护，浪涌保护和电子自恢复保险丝
• 更可靠的通讯电路：通讯口 ESD 保护电路，镀金通讯接口元件
• 德国进口ABS工程塑料，确保外壳坚固耐冲击
• 前面板通过欧洲权威实验室IP65防护等级测试
• 所有按键寿命大于一百万次操作

TD 400C 技术参数

表1. TD 400C 技术参数

TD 400C 包装内容

TD 400C 的完整包装中包括如下产品和附件

• TD 400C 本体，无面板，粘胶膜由保护纸覆盖
• 西门子 TD 400C 的标准面板胶膜
• TD/CPU 通信电缆 x1 2.5m
• 密封垫圈
• 安装垫片
• 硬件说明书，上有安装说明

TD 400C 配置步骤

常问问题

TD 400C 是否可以用在 S7-400/300 上？

TD 400C 是 S7-200 专用的文本显示器，只能配合 S7-200 CN 和 SIMATIC S7-200 产品使用。TD 400C 不能用于其他任何控制器。

TD 400C 对面板透明胶膜的材料有无要求？

没有，但是应该注意材料透光度和厚度，厚度太薄则强度差，透光度太差则会影响整体亮度。

TD 400C 面板粘胶的储存时间多长？

常温下可以保存一年。

TD 400C 的粘胶强度如何？

TD 400C 采用美国 3M 高强度粘胶，粘贴标准胶膜后完全通过 IP65 测试。

在粘贴胶膜后严禁撕下胶膜，否则将损坏键盘电路。

怎样实现选择性的显示想要的画面

文本显示器功能比较简单，单纯用向导里的用户菜单不能实现屏幕之间的切换 ，但是可以借助以下两种来实现：

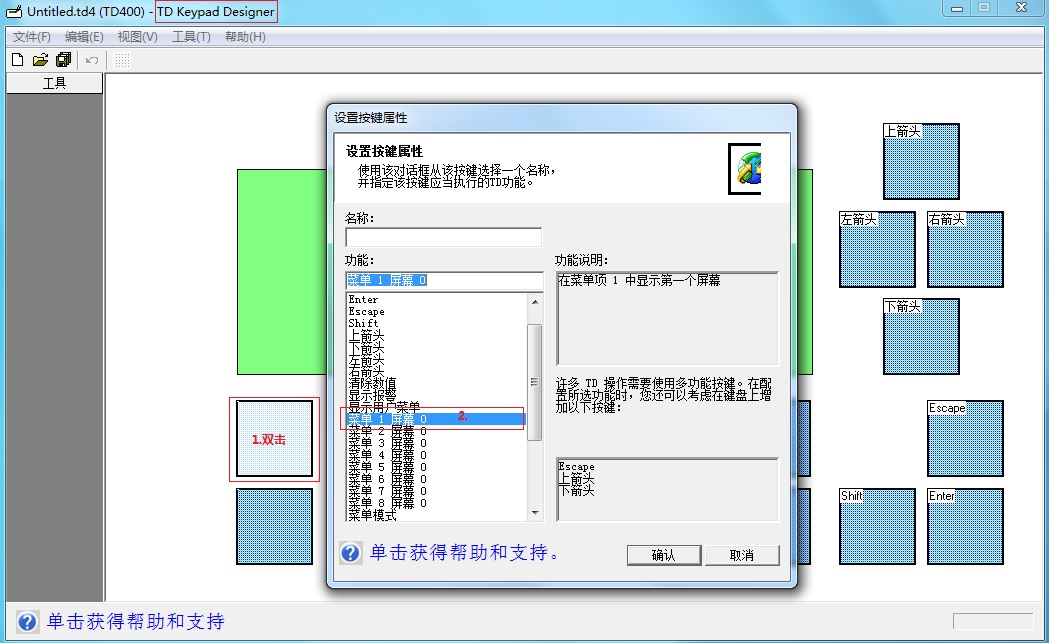

A.TD Keypad Designer（与STEP7-Micro/WIN软件一起安装的,使用该软件需要先在向导里勾选使用TD Keypad Designer创建自定义键盘） 通过该软件设置TD的功能键 ，将功能选为显示对应菜单的屏幕，但是选项里只能选择菜单的屏幕0，TD400C有8个菜单，也就只能打开8个

例，设置F1 ----显示菜单1的屏幕0 具体现象：按下F1后，画面切换到指定的菜单1屏幕0，如果选择默认画面是报警画面，不操作TD，一段时间后，画面会自动回到默认画面，如果选择默认画面是用户画面，TD会一直一直停留在F1切换的画面

B.通过报警画面实现 前提要求显示的默认画面是报警画面，可以通过触发不同的报警调用不同的画面 （报警选择全屏显示）

以上两种方式 仅仅是参考建议 具体需要用户根据实际情况选择

怎样检测TD的按键是否失效？

上电长按F1后，会进入TD的英文的诊断菜单，选择Keyboard test ，可以坚持按键是否好用，画面会提示用户按下对应的按键序号1-15 从第一行向上光标算起 为1，向下光标为4，F1是5，ESC是9，F5是10，SHIFT是14

其中，Automatic test 可以检测ROM，RAM区，背光灯，蜂鸣器灯检测；Communication tset 专门测试通讯连接

怎样将TD的菜单语言修改为中文？

TD的语言与向导设置有关，在向导里将语言选择为中文，连接TD后，菜单语言会自动切换为中文，此时 操作员菜单里会显示“选择语言”选项

怎样上传文本显示器的组态配置和相关程序？

TD显示器的程序只能通过STEP 7 - Micro/WIN的 向导“文本显示”实现 ，且下载到PLC里，TD上没有程序，所以想要获得TD的程序，只需要上传PLC的程序，文本显示器的组态配置和相关程序

如何使用EM277通讯扩展模块连接TD400C？

如果CPU的通信口已经被占用，或者通讯口的连接资源不够时，可以在S7-200CPU（CPU221除外）右侧添加EM277通信扩展模块用于连接文本显示器。一个EM277模块最多可以同时以5个文本显示器通信。一个文本显示器只能与一个S7-200CPU通信（不论是通过CPU集成口或EM277)。

EM277连接TD400C的组态步骤与使用CPU集成通讯口连接TD400C大致相同，用户首先正常配置文本显示器向导，之后再TD400C上诊断菜单中的CPU站地址设置为与EM277的实际地址相同。EM277的通讯口波特率有自适应功能，因此不需要额外设置波特率。
