以下信息适用范围:CU240B-2(DP)/CU240E-2(DP/PN)/CU250S-2(DP/PN)


G120选型


SINAMICS G120 是一款模块式变频器系统,其主要包含两个功能单元:
• 控制单元 (CU)
• 功率模块 (PM)
控制单元可以控制和监控功率模块和与它相连的电机,控制模式有多种,按需选择。该组件能够支持与本地或中央控制系统以及监控设备的通讯。功率模块用于对电机供电,功率范围为 0.37 kW 至 250 kW。该模块采用了最先进的IGBT技术和脉宽调制功能,从而确保可靠而又灵活的电机运行。丰富的保护功能为功率模块和电机提供了高度保护。

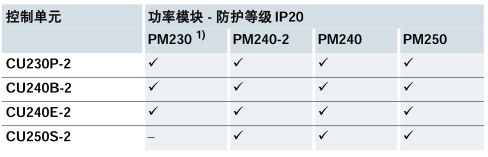

控制单元可与以下功率模块组合使用:


样本手册

视频:SINAMICS G120选型指南:
http://www.ad.siemens.com.cn/Service/elearning/cn/Course.aspx?CourseID=866


功能单元

控制单元
功率单元

输入侧选件

EMC滤波器
输入电抗器

直流侧选件

制动单元
制动电阻

输出侧选件

输出电抗器
LC/正弦波滤波器

其他系统组件

BOP-2
IOP
柜门安装组合件
存储卡
PC-变频器连接套件


推荐使用SINAMICS G120选型APP

IOS:
https://itunes.apple.com/en/app/sinamics-selector/id608929594
Android:
http://w3.siemens.com/topics/global/en/industry/future-of-manufacturing/industry-apps/sinamics-selector/Documents/SELECTOR.apk


样本手册
