S7-200 CPU 附加的模块个数

不同型号的CPU所带的扩展模块数目不同。

表1. 扩展模块连接个数

CPU型号 模块连接个数
CPU221 -
CPU222 2
CPU224/224 XP 7
CPU226 7

表2. 智能扩展模块连接个数

CPU型号 特殊模块最大连接个数
EM241 EM253 EM277 CP243-1 CP243-2 SIWAREX MS
CPU221 - - - - - -
CPU222 2 1 2 1 1 2
CPU224/224 XP 7 3 4 1 2 4
CPU226 7 5 6 1 2 7

模块的连接个数受电源预算的限制。

CP 243-2 模块要占用两个模块的地址。

模块安装

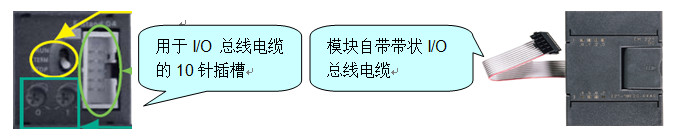

每个S7-200 模块都自带一根带状I/O总线电缆,如果该电缆满足模块之间的安装宽度需求,可直接将该电缆插接在其它模块上的10针插槽内,如下图:

常问问题

如果 CPU 和扩展模块占用的安装长度超过了设备允许的范围,是否可以在导轨间分开安装?

可以。西门子提供一条长度为 0.8 m 的扩展模块总线延长电缆,订货号为 6ES7 290--6AA20--0XA0。一套 S7-200 系统中只能允许加一条总线延长电缆。

EM 277 等模块是否算在CPU能够附加的扩展模块数目内?

所有的智能模块都占用CPU连接的模块数,与普通模块一起计算个数。

CPU是否计算在扩展模块内?

顾名思义,扩展模块指在CPU本体上加挂的模块,而不包括CPU。

智能模块连接到CPU上是否有特殊位置的要求?

所有的S7-200 CPU从22版之后,任何模块都没有特殊的位置要求。
