配置用户菜单（可选）

1. 定义用户菜单。

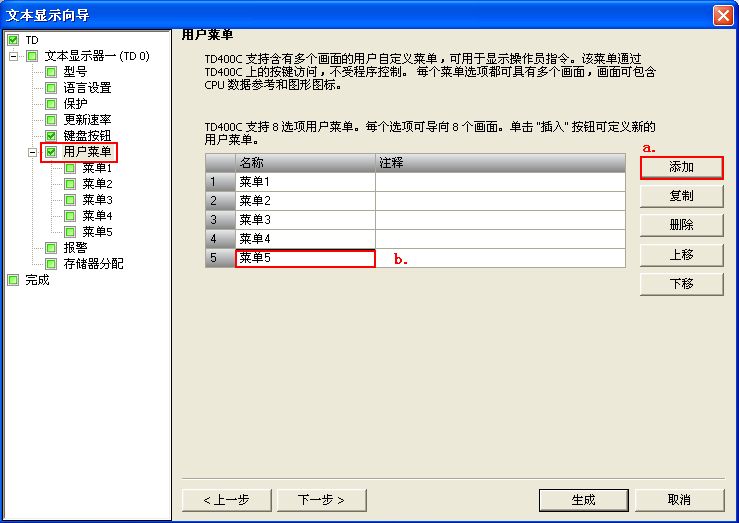

   图 1.定义用户菜单。

   通过点击 “添加” 按钮可以添加用户菜单，最多可定义 8 个菜单，每个菜单下可定义 8 个信息画面，总共 64 个信息画面。

   注意：

   • 使用菜单功能，并不需要 S7-200 SMART 中的程序逻辑，只需使用 TD 面板上的上下箭头即可访问不同的菜单及画面
   • S7-200 SMART 中的程序也无法控制某个菜单屏幕的显示

2. 添加信息画面。

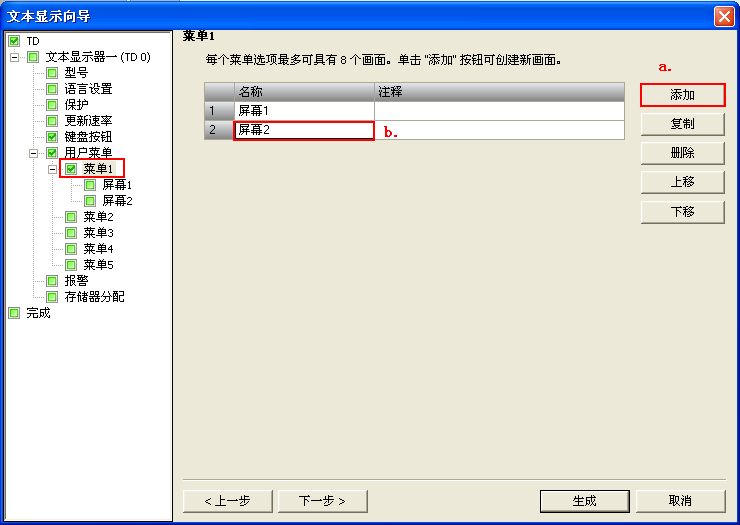

   图 2.添加信息画面

   通过点击 “添加” 按钮可以为每个菜单添加信息画面，每个菜单下最多可定义 8 个信息画面。


3. 编辑信息画面。

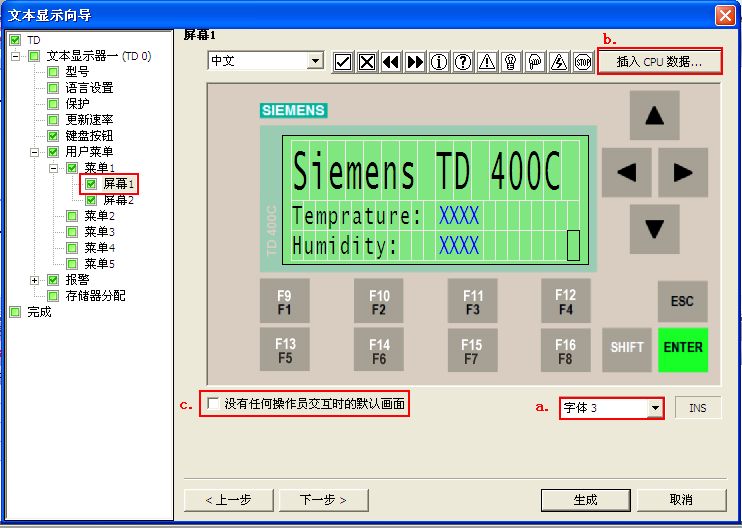

   图 3.编辑信息画面

   a.选择字体。
   可以为显示屏幕选择 “大” 或 “小” 两种字体 ，根据选择的字体不同可以显示不同行数的字体：


   • 4 行 （全部选用小字体）
   • 2 行 （全部选用大字体）
   • 3 行 （1 行大字体和 2 行小字体）

   b.点击 “ 插入 CPU 数据 ” 按钮，嵌入并定义 PLC 数据

   c.选中此选项后，本屏幕可作为默认显示画面。默认画面将在 CPU 上电后，或者使用 ESC 键退回到初始画面时显示。

   如果 TD 使用菜单模式为默认显示模式，正常运行时画面将停留在操作人员选择的页面，而不会自动回到默认画面。


4. 嵌入并定义数据。当在步骤3中点击 “插入 CPU 数据” 时，会出现如图 4所示的对话框。

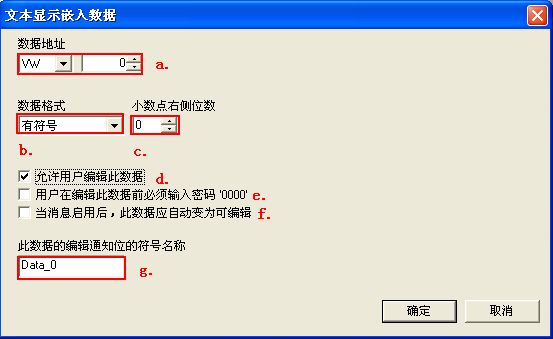

   图 13. 定义嵌入数据

   a. 输入PLC数据单元地址


   • TD 400C 中只能嵌入V存储区的数据，嵌入的数据可以是VB、VW、VD
   • 此地址一旦设定不会因为其在信息中的位置的改变而改变

   b. 定义 TD 嵌入数据的类型
   • VB（数字字符串、字符串）
   • VW（有符号数、无符号数）
   • VD（有符号数、无符号数、实数即浮点数）

   c. 指定显示几位小数
   • 即便是实数，如果指定显示小数位数为 “0” 也无法显示小数部分。
   • 对于整数，如果指定小数位数，在显示时看起来就是小数，而PLC内部当作整数来处理，相当于输入数据的若干个 10 倍数。这实际上是定点数。


   d.使能数据编辑功能，即可以修改数据。

注：在TD 400C 上修改完数据必须按 “ENTER” 键确认后，改变的数值才能生效，并被写入 CPU 中。

e. 使能数据编辑的密码保护功能，即在编辑该数据前必须先输入正确的密码

• 使用此功能必须在 TD400C 基本配置 中第6步a项：使能系统的密码保护功能
• 编辑数据的密码与系统密码相同


f.当切换到该画面后，该数据自动激活编辑状态，用户可以立即修改

g.数据编辑通知位的符号名（可在符号表中找到其地址）

每一数据都有一个对应的数据编辑通知位，该位在用户对此数据进行编辑后（编辑用 ENTER 键结束），会自动置位为 1，且不会自动复位。用户可根据此位改变来编程实现一些动作，并且编程将其复位，以便以后继续识别该位的改变。

下一步：配置报警信息
