S7-200 SMART SB BA01 电池板

CPU 紧凑型CPU没有内置的实时时钟,其他标准型CPU支持内置的实时时钟,CPU断电状态下可保持7天(典型值)。

S7-200 SMART SB BA01 电池板适用于实时时钟的长期备份。 它可插入 S7-200 SMART CPU(固件版本 2.0 及更高版本)正面的信号板插槽中。SB BA01 不能与较早版本的 CPU 一起使用。

必须将 BA01 添加到设备组态并将硬件配置下载到 CPU 中,BA01 电池板才能正常工作。

技术数据 SB BA01 电池板

订货号

6ES7288-5BA01-0AA0
功耗 0.6W
电流消耗(5V DC) 18mA
电流消耗(24 DC)
电池保持时间 大约1年
电池类型 CR1025
电池额定电压 3V
电池额定容量 30 mAH
表1.S7-200 SMART 电池板及电池

安装或更换SB BA01 电池板中的电池

SB BA01 只是电池板,电池未随 SB BA01 一起提供,必须由用户另行购买电池,电池型号为 CR1025。

要安装电池,请按以下步骤操作,如下图1所示:

1. 在 SB BA01 中,新电池的安装要求电池正极朝上,负极靠近印刷线路板。
2. 现在,已准备好将 SB BA01 安装到 CPU 中。

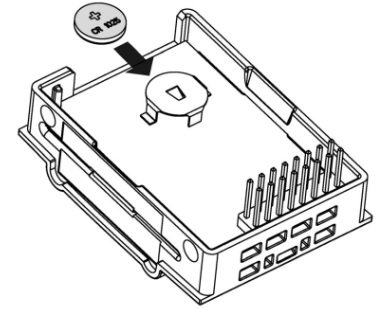

图1. 电池板安装电池

SB BA01 电池板诊断

电池板可通过指示灯,结合模板地址和诊断缓冲区进行诊断。

诊断 SB BA01 电池板

临界电池电压

< 2.5 V
电池诊断 低压指示灯:
• 电池电压低会使 BA01 面板上的 LED
呈红色常亮状态。
• 诊断报警和/或电量不足时数字量输出状态可用
电池状态 提供的电池状态位
0 = 电池正常
1 = 电池电量低
电池状态更新 电池状态会在开机时更新,之后在 CPU 处于 RUN
模式时,每天更新一次。
表2.S7-200 SMART 电池板诊断

SB BA01 电池板提供的电池状态位可在"系统块"配置I7.0(固定,无法修改)查看。 如下图 2 所示:

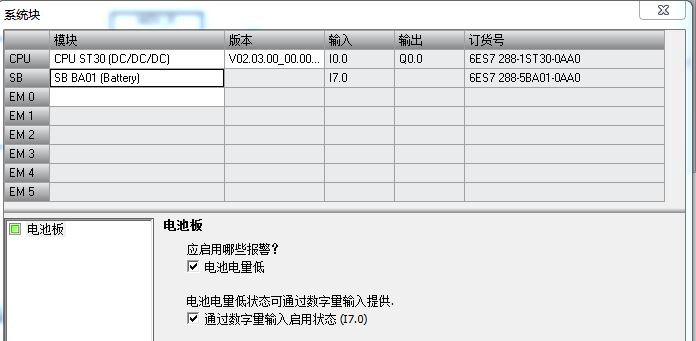

图2. 电池板系统块设置

电池 (BA01) 信号板的相关操作

1.电池信号板上有一个红色 LED,可为用户提供有关电池健康状况的视觉指示。LED 亮表示电池电量不足。

2.无论系统块是否包含信号板的组态,CPU 都会自动采用信号板上的实时时钟并执行电池测试和电池健康状况 LED 操作。

3.借助电池信号板系统块组态中的相关选项,用户可以选择以诊断报警的方式报告电池电量不足,和/或在组态的设备映像寄存器输入字节的 LSB(例如,I7.0)位报告电池状态(1= 电池电量不足、0= 电池电量充足)。用户必须选择系统块组态中的电池信号板,这样才可以使用附加电池健康状况报告选项。

常见问题

1.S7-200SMART CPU 的数据断电保持功能是否需要 SB BA01电池板?

如果对S7-200SMART CPU V区 和 M 区数据设置了断电保持,无需再使用 SB BA01电池板,即可实现数据永久保持。 SS7-200 SMART池板适用于实时时钟的断电保持。

1.电池板插入 CPU 就能实现实时时钟的断电保持吗?

使用 SB BA01实现实时时钟的断电保持必须注意以下两点:

1. SB BA01只是电池板,必须由用户另行购买电池,电池型号为 CR1025。

2. 必须将SB BA01添加到设备组态并将硬件配置下载到 CPU 中,SB BA01电池板才能正常工作。

1.电池板能对实时时钟断电保持多长时间?

使用 SB BA01电池板和 CR1025 电池,能对实时时钟断电保持大约一年。可编程使用提供的电池状态位I7.0=1,检测电池电量低。

4.紧凑型CPU能否断电保持实时时钟?

1.CPU 型号 CPU CR20s、CPU CR30s、CPU CR40s 和 CPU CR60s的紧凑型CPU 无内置超级电容,所以实时时钟无电源缓冲,尽管用户可以使用READ_RTC 和 SET_RTC 指令设置日期/时间数据,但是当 紧凑型CPU断电并再次上电时,这些日期/时间数据会丢失,上电后日期时间数据会被初始化为2000年1月1日
2.紧凑型CPU 不支持使用扩展模块、信号板或电池板。
