下载 HMI 面板项目并做固件调整时出错

为什么在下载 HMI  面板项目并做固件调整时失败？

出现错误消息时的解决办法

1.缺少面板映像

2.传输期间出错

现象

编译 HMI 程序没有出现错误，但是无法将程序下载到 HMI 面板中(Basic, Comfort, Mobile or Unified Panel)。

描述

一个 HMI 面板项目传送时没有错误，在“下载预览”窗口中有一条信息提示，组态的面板映像版本与实际面板上安装的不一致。

"其他版本的组件已经安装在目标设备上"

"较新的兼容运行系统存在于目标设备上" 或者 "目标设备上存在较旧的不兼容固件映像。"

•
  Fig. 01

出现这种错误消息时的解决办法

您已勾选“调整”复选框，但在下载项目时收到下列其中一条错误信息:

      1.缺少面板映像

• "目标设备修改失败。"
• "由于缺少面板映像，下载失败。请安装缺少的面板映像。请参阅文档。"
• "下载到模块 [设备名称] 时出错。"

Fig. 01

出现这种错误消息时的解决办法

您已勾选“调整”复选框，但在下载项目时收到下列其中一条错误信息:

      1.缺少面板映像

• "目标设备修改失败。"
• "由于缺少面板映像，下载失败。请安装缺少的面板映像。请参阅文档。"
• "下载到模块 [设备名称] 时出错。"

Fig. 02

原因

在下载面板之前，必须在组态的工程 PC 上安装相应的 “Panel Image”。从 TIA Portal V16 开始，HMI面板的固件映像包与 TIA Portal 安装包分开提供，不再自动安装。“WinCC Panel Images” 安装包从V16开始单独提供。

解决办法

Basic, Comfort and Mobile Panels (V16 and V17)

安装对应版本的镜像。您可以在相应试用版下载页面上找到 DVD 3(不包括Unified)，下载链接:

V16: SIMATIC STEP 7 incl. Safety and WinCC V16 TRIAL Download

V17: SIMATIC STEP 7 incl. Safety and WinCC V17 TRIAL Download

注意

要在 TIA Portal V17(或TIA Portal V15.1)下下载带有较旧映像版本的HMI面板(例如在TIA Portal V17中使用映像版本 16.0.0.0 的 Comfort 面板)，仅安装“WinCC Panel Images”设置是不够的，因为该安装包仅包含最新映像。如需使用旧版本，还必须安装“Legacy Panel Images”安装包，其中包含较旧的映像版本。这个安装包可以在 DVD 4上找到，也可以从上面提到的下载页面下载。

V18 安装的 Basic, Comfort and Mobile Panels 的面板映像版本是V18发布时面板映像的最新版本(V17 Update 5)。

WinCC Unified (Basic, Comfort  and Mobile Panels from V18)

对于WinCC Unified Panels，映像通常作为单独下载提供;同样适用于 TIA Portal V18 的 Basic, Comfort and Mobile Panels。

相应文件可以在以下链接中找到:

Image Downloads for HMI Operator Panels

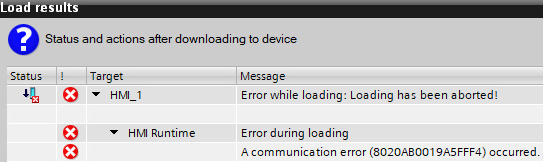

2.传输期间出错

•    “装载错误:装载过程已经中止!”
• “下载设备失败[组名]。”
• “发生了一个通信错误([错误代码])。”
• “由于传输错误,下载被中止:[错误代码]”

可能出现下面的错误代码：

8020AB0019A5FFF4

8020AB0019A1FFF4

8020AB001992FFF4

8020AB0019D9FFF4

8020AB001A06FFF4

Fig. 03

原因

如果面板上安装的映像版本、TIA Protal 项目中组态的面板映像版本和在工程 PC 上安装的面板映像版本之间存在差异,上面列出的消息之一就会出现。

下面是两个出现上面提及信息的例子:

• 通过一个没有安装面板映像的 V18 系统下载一个已安装的固件版本 17.0.0.2 的 Comfort Panel。
• 尽管 Unified Comfort Panel 安装有版本 18.0.0.2 的映像，但通过项目使用固件映像版本 18.0.0.3 装载到面板。

解决办法

从 TIA Portal V16 开始，您必须分别安装面板映像的更新和工程组态系统更新。

因为面板映像的安装已经从TIA Protal 的安装中分离。

关于Unified 的注意

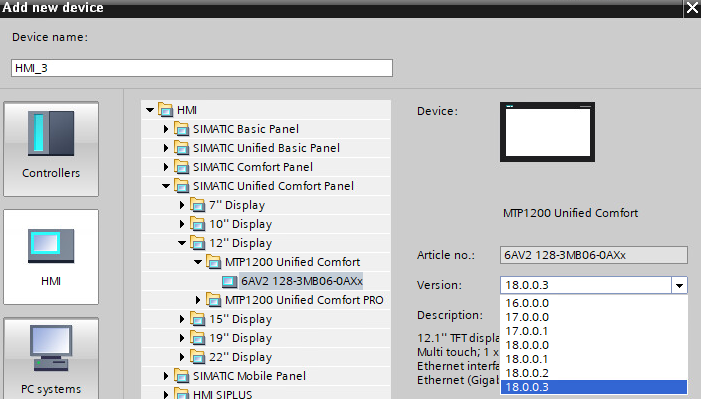

对于 WinCC Unified Comfort Panels,必须在项目中设置映像版本(主版本+更新)。

Fig. 04

如果在TIA项目中组态的面板映像版本，在 HMI 面板上安装的映像版本和在工程 PC上安装的面板映像的版本不一致,则会发生通信错误,装载将被中止。

为了确保项目在没有通信错误的情况下可以传输,必须安装面板映像的最新更新。您可以从下方链接中下载更新:
Image Downloads for HMI Operator Panels

其他关键字

下载, 上传, 更新, 传输, 错误, 中止, 连接
