结合 Unified Comfort 面板或 Unified PC 运行系统，如何使用跟踪查看器？

WinCC Unified 跟踪查看器的配置取决于所使用的 HMI 硬件，在以下两种使用情况之间进行区分：

1. 结合 Unified Comfort 面板的跟踪查看器

注释
请确保 Unified 面板处于可信任网络上，以便进行以下设置。

1.1 Unified Comfort 面板上的设置

1. 在导航区域或者在 window 区域选择标题 "Service and Commissioning" 。
2. 打开 "Trace forwarder" 菜单。
3. 勾选 "Enable Trace forwarder" 选项。

注释
对于 HMI 版本 17.0.0.2 和更高版本，可以在连接到Unified Comfort面板的存储介质上本地存储跟踪。为此，必须使能选项 "使能跟踪记录" ：SIMATIC HMI Unified Comfort 面板 控制面板 V18 - 跟踪传送器

1.2 在工程站上接收跟踪的设置

以下设置,  调用 Windows 命令提示符(CMD)：

1. 第一步使用"Ctrl + C" 复制路径名称 并使用 "Ctrl + V" 粘贴到命令行：
   "cd C:\Program Files\Siemens\Automation\WinCCUnified\bin"
2. 第二步，拷贝带参数的应用名称 并粘贴到命令行。：
   "RTILtraceTool.exe -mode receiver -host 172.16.34.213 –tcp"。
3. 使用  Unified Comfort 面板上设置的地址来替代 IP 地址 "172.16.34.213" 。
4. 以"Enter"键完成条目。

这样就完成了配置。

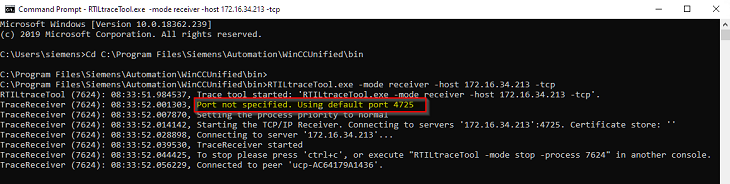

下图显示了参数化后的命令提示符的视图。

图. 1

注释
如果不指定端口号，则自动使用默认端口号4565。

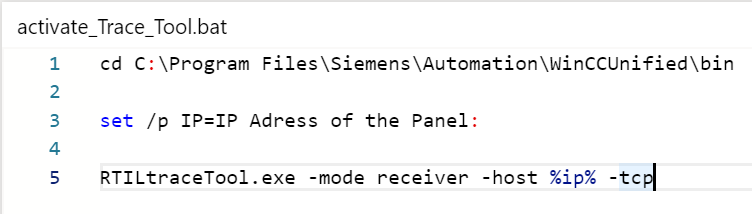

在跟踪查看器和面板之间自动建立连接，或者用下面的代码创建一个批处理文件，比如“ConnectTraceViewerToPanel.bat”：

cd C:\Program Files\Siemens\Automation\WinCCUnified\bin

set /p IP=IP Address of the Panel:

RTILtraceTool.exe -mode receiver -host %ip% -tcp

图. 2

这将打开 Windows 控制台，并仅输入预期面板的 IP 地址。

只要在这里输入并按enter键确认，该工具就会建立到面板的连接。

1.3 调用跟踪查看器

1. 打开 Windows资源管理器。
2. 调用以下路径 : "C:\Program Files\Siemens\Automation\WinCCUnified\bin"。
3. 这个路径含跟踪查看器。
   通过双击 "RTILtraceViewer.exe"启动应用。

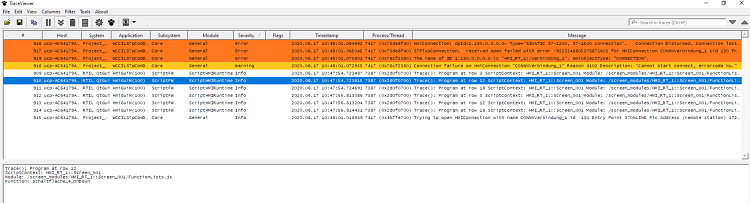

下图显示了带有不同消息的跟踪查看器的视图。

图. 3

2.结合 Unified PC 运行系统或 Unified 精智面板仿真的跟踪查看器

在运行版 PC 或工程师站仿真 Unified 精智面板运行上显示跟踪 , 没有特别的组态要求。以下方法可以启动跟踪查看器：

• 通过追踪查看器安装路径调用并手动启动。
• 将 "跟踪查看器" 存储为一个外部应用并直接从TIA 博途中调用（要求运行版与TIA Portal 安装在相同的计算机上）。

2.1 通过安装路径调用追踪查看器

1. 打开 Windows资源管理器。
2. 调用以下路径: "C:\Program Files\Siemens\Automation\WinCCUnified\bin"。
3. 此路径包含了 "追踪查看器"。

双击"RTILtraceViewer.exe"启动应用。

2.2 存储"追踪查看器" 作为外部应用

可以直接从 TIA 博途调用 "跟踪查看器，必须把"跟踪查看器" 存储为外部应用。

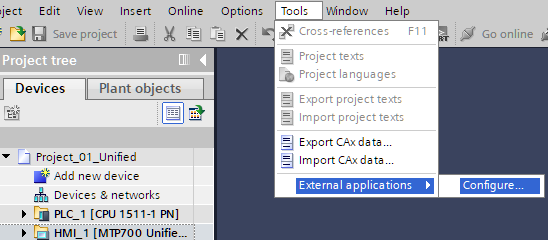

1. 在WinCC (TIA Portal) 中，在菜单栏选择 "工具 > 外部应用 > 组态..."。


   图. 4

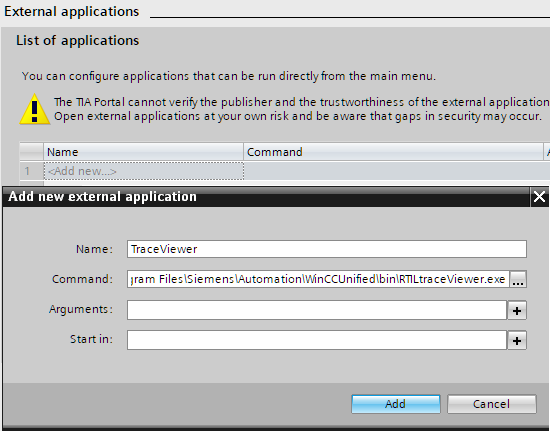

2. 在窗口中选择  "新添加..."。另一个窗口打开。
3. 输入名称 (TraceViewer, 例如)。
4. 在"命令"处， 输入 "RTILtraceViewer.exe" 文件的安装路径。本例中：
   "C:\Program Files\Siemens\Automation\WinCCUnified\bin\RTILtraceViewer.exe".
5. 通过 "添加" 按钮完成输入。



图. 5

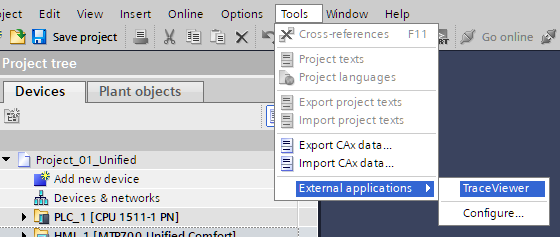

下图显示了新添加的应用。点击名称"TraceViewer"启动应用。

图. 6

更多信息
关于跟踪查看器的详细信息在手册中查找 SIMATIC HMI WinCC Unified WinCC Engineering V17 - WinCC Unified - 故障诊断 。
