SIMATIC PCS 7中，如果在消息中显示功能块中组态的物理单位？

操作如下，例如同时在消息中显示物理单位：

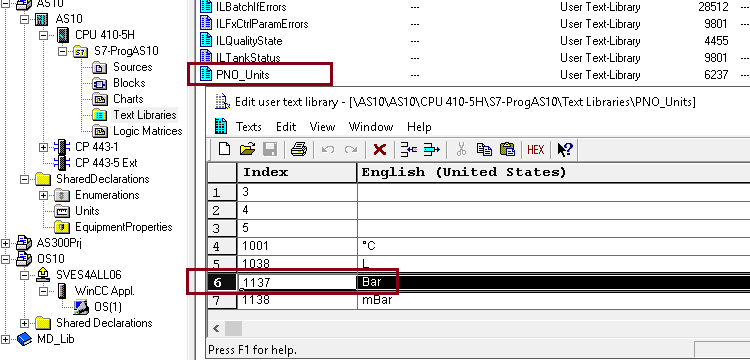

1. 创建一个文本库（此处：“PNO_Units”），并定于占位符的值。


   图1

注意
索引必须和IEC 61158-2一致。
测量值常用单位以及相应值的选集，参考手册 "SIMATIC Process Control System PCS 7 Advanced Process Library (V9.0 SP3)"109781589 章节 2.1.12.5 "Selecting a Unit of Measure" 。

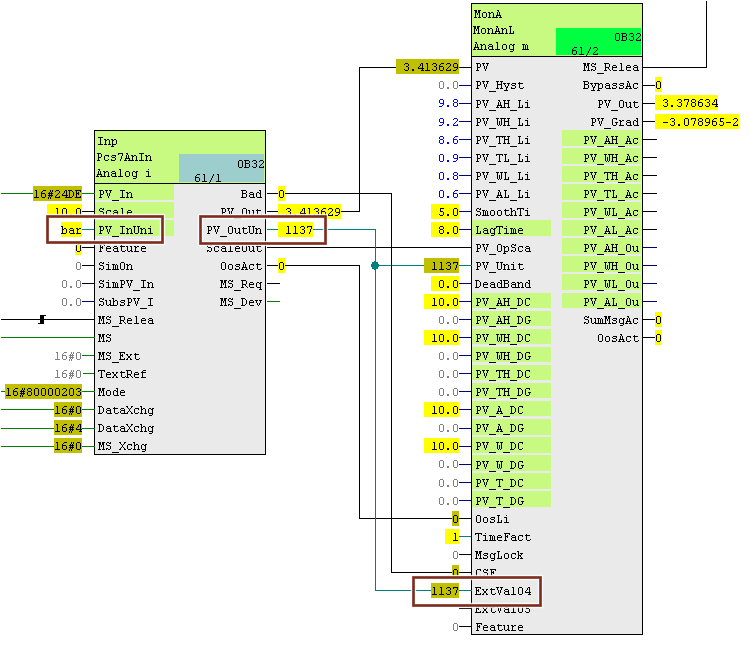

2. 通道驱动块过程值单位输出“PV_OutUnit”连接值附加值输入，例如ExtVal04。


图2

3. 在消息组态对话框中，将消息附加值放置在消息文本所需位置。
附加值以字符“@”开头，包含附加值编号，元素类型和格式声明并以字符“@”结尾。（参考图4.）。


图3

图4

效果

图. 5

注意
附件值引用组成如下：

@<附加值编号><元素类型><格式声明>@

此FAQ中的示例解释：
@9R%2.2f@：  显示附加值9的值，固定十位数，两位小数两位整数（见 图. 5）。

@4%t#PNO_Units@：附加值4作为索引值，引用文本库“PNO_Units”（这里为：1137）。
附加值在块内预设（MonAnL）：

图. 6

在线帮助（F1）中，可以找到每个块对应的列表。

更多信息
更多关于消息中集成来自文本库的文本详细信息，参考手册 "SIMATIC Programming with STEP 7": 109751825章节16.4.2。
