如何通过 SINEMA RC 远程访问工厂中的设备?

因为 TIA Portal 或 SIMATIC Manager 不允许通过三层 VPN 隧道直接访问本地工厂，所以必须使用 TIA Portal 云连接器。

要求

• V6.3.0 或更高固件版本的SCALANCE M-800 或 SCALANCE S615.
• V1.1 SP4 或更高版本的 TIA Portal 云连接器.
• 通过 SINEMA RC 连接到工厂.

SINEMA RC 客户端的设置

1. 用 SINEMA RC 服务器连接 SINEMA RC 客户端
2. 在 SINEMA RC 客户端中 “允许通讯” 列下选择 “YES” 选项
3. 如果已经配置了虚拟子网，可以启用“NAT”

图1


SCALANCE M-800 or SCALANCE S615 中的设置

1. 在SCALANCE M-800 或 SCALANCE S615 中启用 TIA Portal 云连接器.

   图2

• 在 SCALANCE 基于 Web 管理（WBM）界面菜单 下选择 "系统 > 云连接器"
• 启用接口 "vlan1 (INT)".
• “操作”栏选择 “使能” 选项来启用集成的 TIA Portal 云连接器.
• 点击 "设置值"按钮.

2. 在 SCALANCE M-800 或 SCALANCE S615 的防火墙中启用允许访问.

• 在 SCALANCE 的 WEM 中导航到 菜单 "安全 > 防火墙 > 预定义 IPv4 规则".
• 在 "SINEMA RC" 行中启用预定义 Ipv4 规则 "云连接器".
• 点击 "设置值"按钮.

3. 启动 TIA Portal 云连接器.

4. 配置 TIA Portal 云连接器和 SCALANCE之间的连接.

配置 TIA Portal 云连接器和 SCALANCE 之间的连接

1. 在TIA Portal 云连接器中，打开“协议”选项.
2. 选择"SCALANCE" 作为目标设备.
3. 在 SINEMA RC 客户端输入 VPN 地址.
4. 点击"检查连接"按钮检查连接.


图3

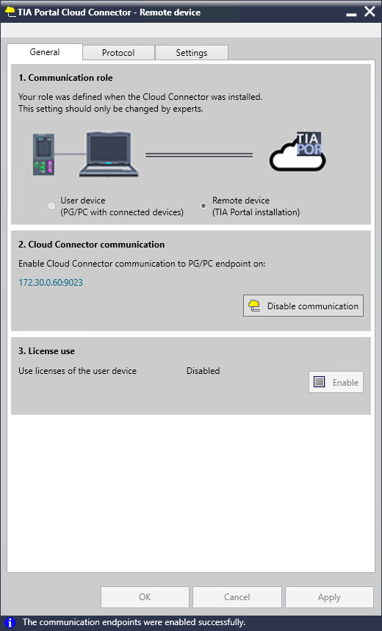

5. 打开TIA Portal 云连接器连接 SCALANCE 界面 "常规"选项卡.

6. 点击 "启用通讯" 按钮.
当连接启用后，TIA Portal 云连接器的图标变为“黄色”.

图4

7. 启动 TIA Portal 或 SIMATIC Manager.

与 TIA Portal 或 SIMATIC Manager 建立连接

在 TIA Portal 中可以选择内部网络 "vlan1 (INT)" 并将其用作本地网络。


图 5

在SIMATIC Manager 中，在“设置 PG/PC 接口”下设置内部网络 "vlan1 (INT)" 并选择所需的协议。


图. 6

一旦 TIA Portal 或 SIMATIC Manager 建立了连接，TIA Portal 云连接器的图标变为“绿色”。
