操作指南

MAG 5000/6000电磁流量计SENSORPROM ®的使用

star star star star star
5.0 分
  • 使用操作
  • 电磁流量计
文档编号:A0639| 文档类型:操作指南| 发布时间:2024年01月31日
  • 1
  • 1888
  • 6905
内容预览: 描述: 本文旨在通过下述内容介绍MAG 5000/6000电磁流量计SENSORPROM ®的用途、安装以及使用中SENSORPROM ®的相关报警信息及处理 ......


MAG5000/6000系列的电磁流量计的传感器都配有一个SENSORPROM ®芯片,其中存储了传感器的出厂信息,如口径、最大流量、励磁频率、标定系数等。用户在更换变送器时,只要SENSORPROM ®已经安装好,不需要重新设置任何参数,仪表就可以正常的投入使用。极大的减少了现场维护人员的工作量,也更便于现场维护。

1 MAG5000/6000 IP67式变送器的SENSORPROM ®的介绍和使用

1.1 MAG5000和MAG6000 IP67变送器的SENSORPROM ®
从西门子工厂发货时SENSORPROM ®被放在传感器的接线盒中,一起发给用户。尤其当采用分体式安装时,用户要从传感器接线盒中把SENSORPROM ®取出,安装到变送器底座的相应位置,如图1。


图1

SENSORPROM ®和传感器是一一对应的,不能混淆。如果传感器铭牌上的序列号(serial No.)和SENSORPROM ®标签上的序列号是一致的,就表明此SENSORPROM ®中存储的是这个传感器的数据,序列号的对应如图2。


图2

Mag5000/6000所有的用户设置参数及传感器相关的参数都存储在SENSORPROM ®中,其优点是只要传感器和SENSORPROM ®相对应,当更换新的变送器后,不需要对仪表重新组态设置,直接上电就可使用。变送器开机后,首先检测SENSORPROM ®是否安装,如果已安装则从其中把数据上载到变送器中,如果SENSORPROM ®没有安装或是没有安装好,会显示P40的错误报警。SENSORPROM ®安装好后,在Sensor Characteristic菜单能够看到“Installed”的提示,如图3所示。


图3

1.2 SENSORPROM ®中存储的出厂标定数据


表1

其中主要的3个参数是:
1、Sensor Size
2、Sensor Cal. Factor
3、FingerPrint
另外在菜单Sensor Characteristics—Excitation frequency中是传感器的励磁频率,传感器的标定系数(Sensor Cal. Factor)就是在此励磁频率下标定出来的结果。不要更改为其它的励磁频率,否则会引起测量误差或是线圈电流报警。FingerPrint是俗称“指纹”的传感器磁场信息,使用西门子电磁流量计校验仪可以检查传感器的磁场状况是否和原始的磁场信息一致,从而验证精度是否发生变化。

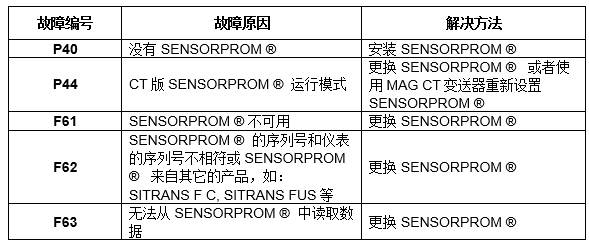

1.3 与SENSORPROM ®相关的故障代码及处理


表2

1.4 SENSORPROM ®数据的手动输入
如果SENSORPROM ®确认丢失,临时的解决办法是手动输入传感器的管径,标定系数及励磁频率,步骤如图4。



图4

2 MAG5000/6000 SENSORPROM ®的安装分类

MAG5000/6000 SENSORPROM ®安装方式如图5的红色方框中分为3类:
1、MAG5000和MAG6000 IP67的变送器,它们的SENSORPROM ®安装方式,前面已做过介绍,如图1。
2、MAG6000 I 和MAG6000 I Ex d 型变送器的SENSORPROM ®安装方式,如图6。
3、MAG5000/6000 19”插入式, SENSORPROM ®安装方式,如图7。


图 5


图6是MAG6000 I 和MAG6000 I Ex d 型变送器SENSORPROM ® 的安装示意。


图6

图7是MAG5000/6000 19”插入式, SENSORPROM ®的安装示意。


图7

关键词
MAG 5000/6000电磁流量计, 传感器存储器,传感器
