Smart屏与 S7-200 PLC 时间同步

0 分

精彩Smart屏

自动化系统>HMI人机界面>SIMATIC Panel>精彩Smart屏

使用操作
SMART LINE
时间同步

发布时间：2024年01月30日

0
1885

本文档主要介绍了Smart屏如何与 S7-200 时间同步。

1、在 S7-200 中，使用 READ_RTC 函数定时读取 CPU 的系统时间，将时钟信息放在 V 区，比如 VB100。

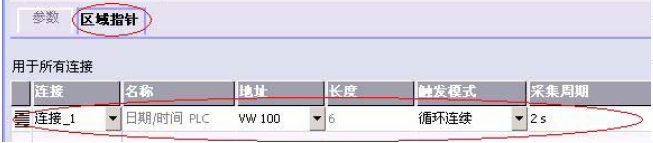

2、WinCC flexible 区域指针中配置“日期/时间 PLC”：

3、如果通讯正常，Smart Panels 的系统时间会和 S7-200 的时间保持一致。

4、以上组态PLC是时间主站，如果PLC内部时间不是当前时间，屏肯定也不会显示当前时间。如何设置PLC内部的系统时间，请参考文档：

S7-200的实时时钟

http://www.ad.siemens.com.cn/productportal/Prods/s7-200-portal/MicroPower2013/s7-200/function/rtc/rtc.htm（点击）
