WinCC Professional S5Time及Time数据显示

显示PLC的S5Time及Time类型数据，添加PLC驱动后可以通过以下操作步骤实现。

1.在WinCC RT Professional项目树下，鼠标点击 “MI变量”，新建 “ 变量表_1”，如下所示：

2.在变量表中创建两个变量如下所示：

注：访问模式是“绝对访问”也可以是"符号访问“，取决于PLC的类型；可以是集成项目，也可以是非集成项目。

3.检查“Tag_S5Time”变量的常规设置，如下所示：

4.检查“Tag_Time”变量的常规设置，如下所示：

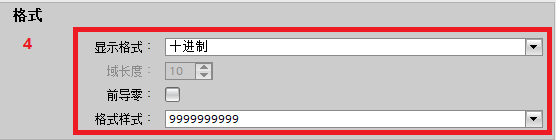

5.在“画面_1”上添加“I/O域_1”显示“Tag_S5TIME”变量的值，如下所示：

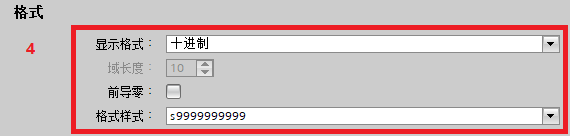

6.在“画面_1”上添加“I/O域_2”显示“Tag_TIME”变量的值，如下所示：

7.对PLC中DB块变量进行在线监控，如下所示：

8.WinCC RT PRO画面监控变量的值，如下所示：

9.若想显示“I/O域”的单位，需要在其属性的“外观”中设置“单位”即可，如下所示：

请登录后查看全文
