S7-1500R/H 常见问题

本章节介绍如何对S7-1500R/H冗余系统在使用过程中常见问题和处理方法

1、为什么S7-1500 R/H CPU SYNCUP（同步）被中止

S7-1500R/H冗余系统两个CPU开始 SYNCUP（同步）的前提条件：

• 冗余系统处于RUN-Solo系统状态: 主CPU运行，备用CPU停止
• 所有站都可用及PROFINET环网闭合状态
• 两个光纤电缆都连接到两个 H CPUs上
• R系统的PROFINET环网中的所有设备都支持 H-Sync转发

当启动备份CPU时，系统将切换到SYNCUP操作模式。如果SYNCUP 被中止，备份CPU将进入停机状态。

SYNCUP被中止的可能原因：

太短的循环时间可能导致过高的同步负载，从而导致 SYNCUP中止。

与非冗余CPU相比，在S7-1500R/H 冗余系统.中常常要为CPU设置更长的最小循环时间。

建议：

选择合适的最小循环时间，这样循环程序的执行频率就不会超过您的流程所需频率。与您的流程相适应的较长的最小周期时间可以优化整个系统。

例如，如果将最小循环时间（默认为10ms）增加到50ms，则可以为通信等系统任务提供更高的处理能力。

2、使用UPD组播通讯时，为什么不能访问S7-1500R/H系统

在S7-1500R/H系统上，如果你正在使用UDP组播信息，并且处于冗余模式中的主CPU故障，可能无法再访问1500R/H系统。本条目描述了这种行为出现的原因，并说明了如何避免这种通讯故障。

这种行为发生在以下情况中：

• 使用S7-1500R/H CPU V2.6.0或更高版本
• 通过系统IP地址做UDP组播通讯
• 故障的主CPU处于冗余模式下

描述
如果一个S7-1500R/H CPU通过系统IP地址发送UDP组播信息，作为源地址发送的组播数据包，包含的不是系统IP地址，而是主CPU对应Profinet接口的设备IP地址。如果通讯伙伴通过主CPU的设备IP地址寻址S7-1500R/H系统，在主CPU故障时，将不再能访问S7-1500R/H系统。

解决方案
可以采取以下措施防止上述的通讯故障：

• 不在组播数据包中使用源地址，而是使用配置的系统IP地址。

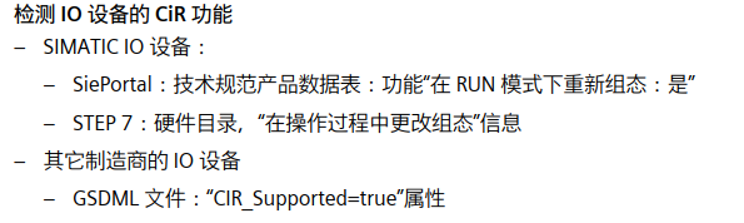

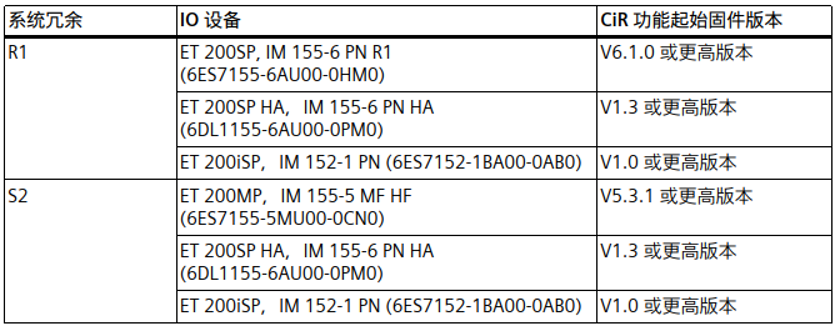

• 使用适当的过滤方式（如防火墙）过滤掉IP地址。
