MOTION-CONNECT电缆、连接器选型

MOTION-CONNECT电缆、连接器选型

一、概述

S200 伺服驱动系统具有MOTION-CONNECT 350 和 380 两种接线系统。

• MOTION-CONNECT 350 电缆，适用于固定布线
• MOTION-CONNECT 380 电缆，适用于要求高折弯次数的拖链活动布线

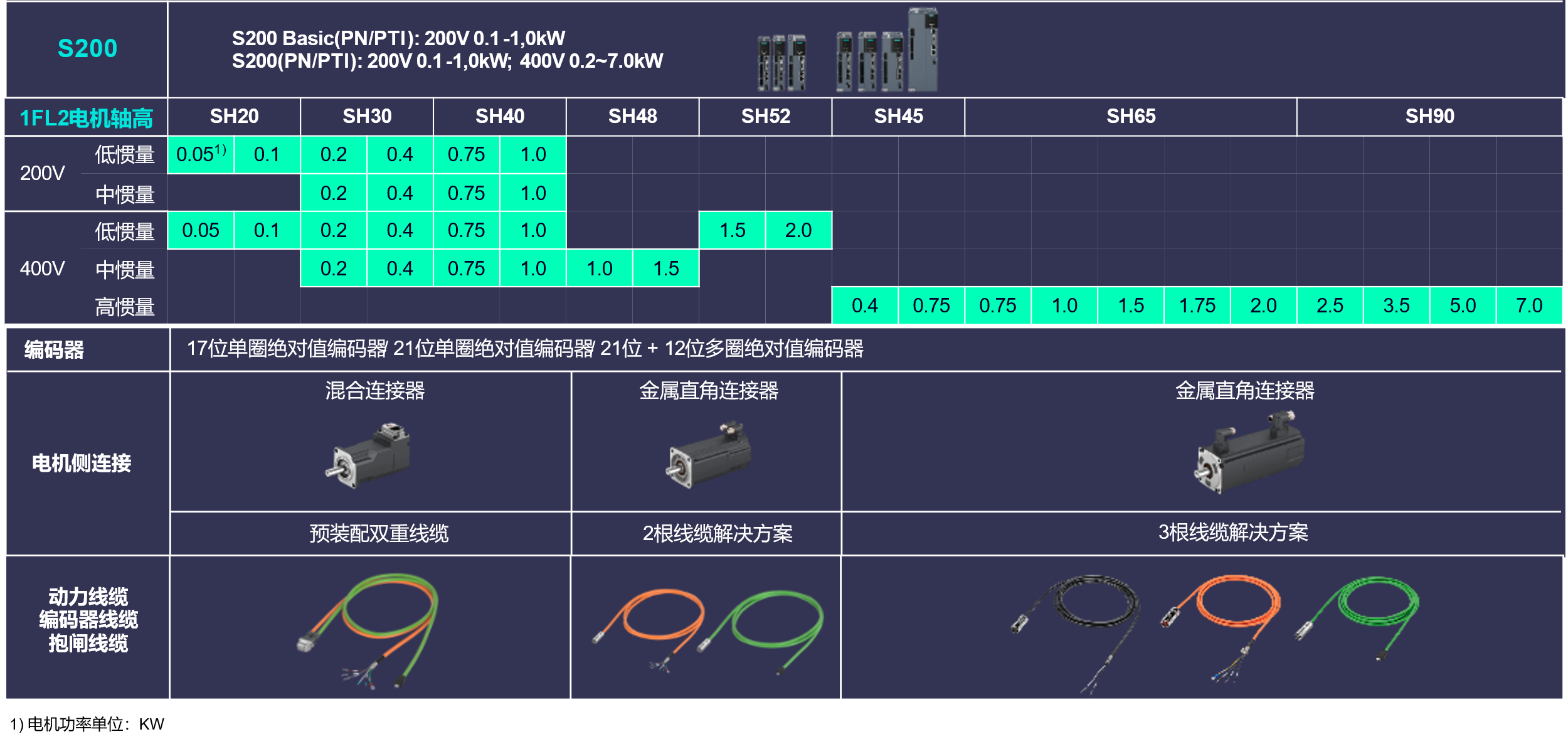

二、选型概览

• 轴高20/30/40的电机：预装双重电缆解决方案，配有“One-Push-Lock” 电机连接器，将动力电缆（可选：是否包含抱闸线）、编码器电缆集成一起，仅需一个订货号。
• 轴高48/52的电机：2根电缆解决方案，分为动力电缆（可选：是否包含抱闸线）、编码器电缆，需要两个订货号。
• 轴高45/65/90的电机：3根电缆解决方案，分为动力电缆、编码器电缆、抱闸电缆，需要三个订货号。

三、具体选型及技术数据

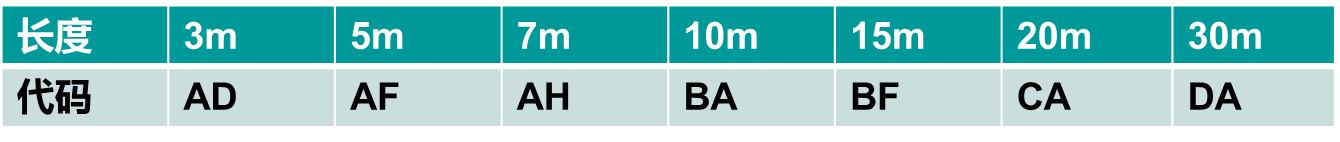

提示：表格中“型号”即为订货号，其最后四位“.…”为默认格式“1XX0”，其中XX为电缆长度代码，具体含义详见下表。

举例：订货号末尾四位为“1AF0”，即为5m长度的电缆。

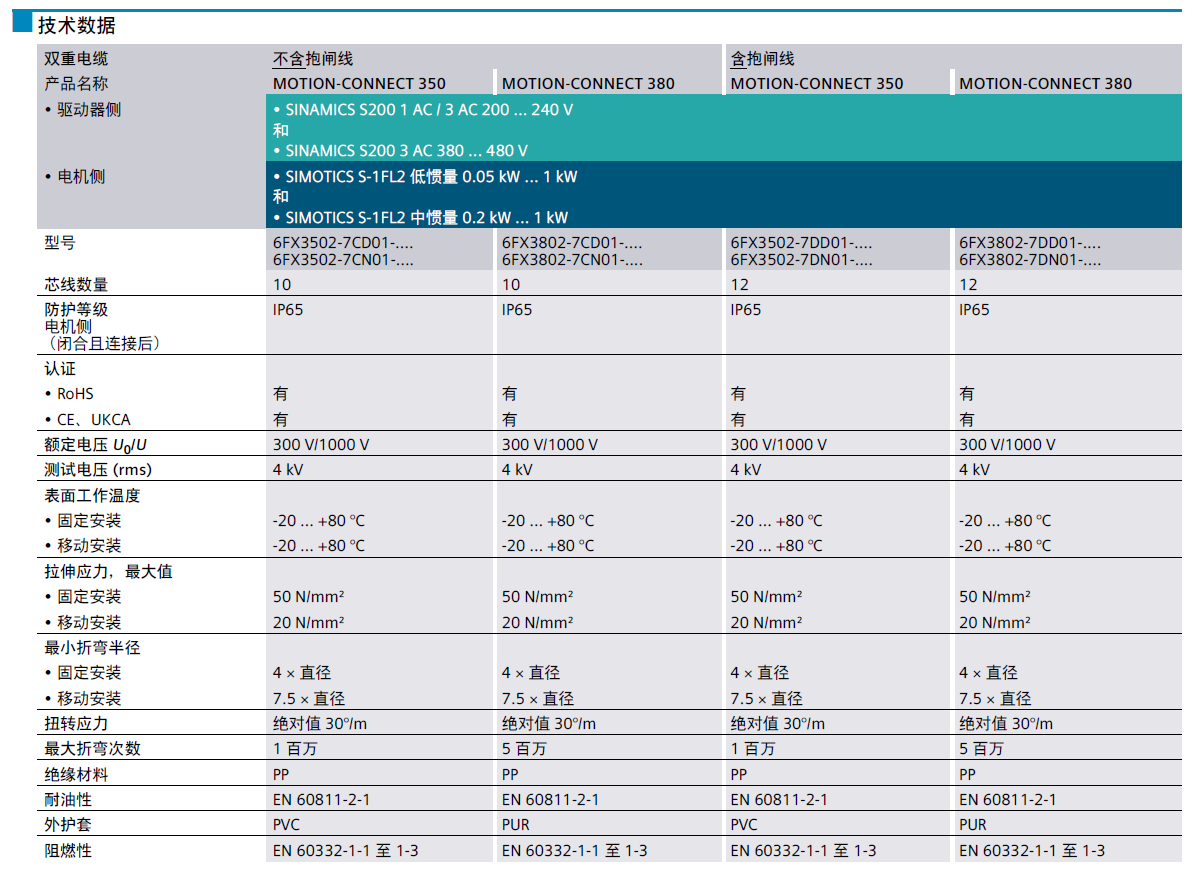

1、预装配的双重电缆，用于动力和通信，适用于轴高20/30/40的电机

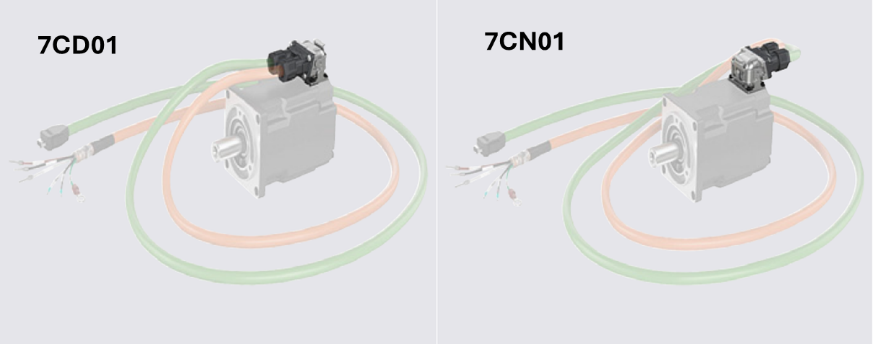

补充：型号中“7CD01”与“7CN01”的区别在于：出线方向不同。

2、SINAMICS S200 预装配动力电缆

高惯量电机中:

• 0.4kw-2.0kw电机，选择型号“6FX3502-5CL01-….”/“6FX3802-5CL01-….”的动力电缆
• 2.5kw电机，选择型号“6FX3502-5CL02-….”/“6FX3802-5CL02-….”的动力电缆
• 3.5kw-7.0kw电机，选择型号“6FX3502-5CL12-….”/“6FX3802-5CL12-….”的动力电缆

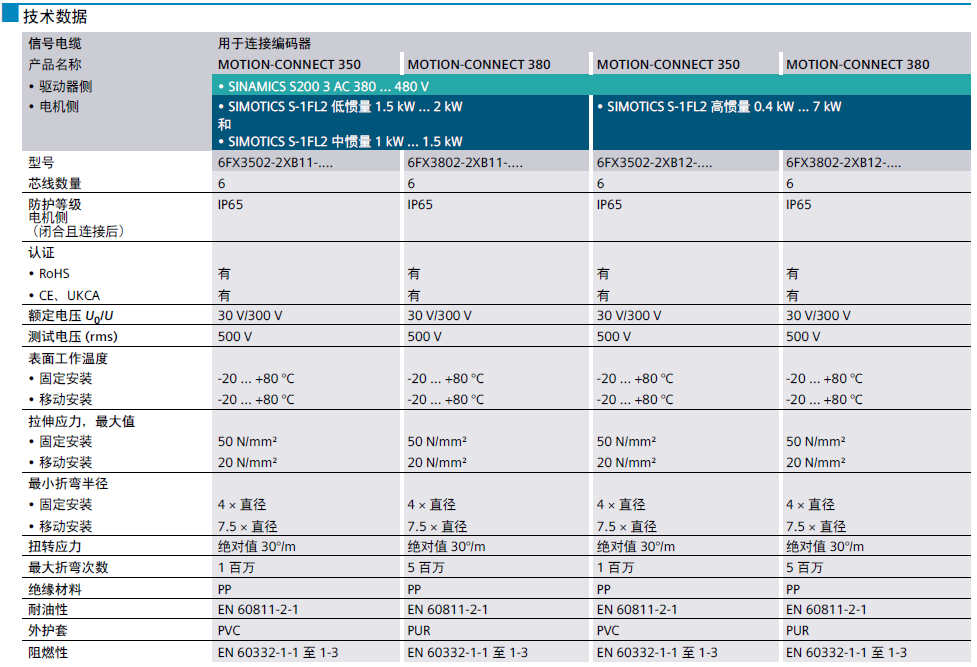

3、SINAMICS S200 预装配信号电缆（编码器电缆）

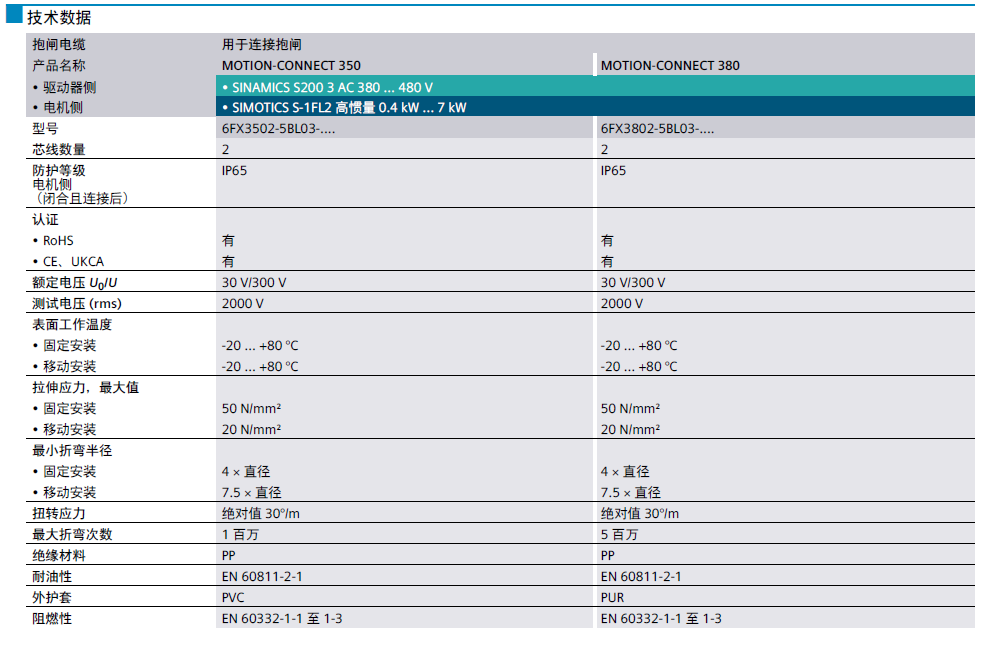

4、SINAMICS S200 预装配抱闸电缆

四、常见问题

预装配电缆防护等级？

预装配的动力电缆和信号电缆在封闭和插入的状态下，防护等级为 IP65。

MOTION-CONNECT 350/380 电缆不适用于户外使用。

允许的最大电缆长度？

西门子预装配电缆可最长订购 30 m。
