驱动器电机安装说明

驱动器电机安装说明

一、驱动器安装说明

• 驱动器设计为安装在控制柜中，防护等级为IP20。
• 所有驱动器和控制柜均需进行接地，以满足电磁兼容要求。

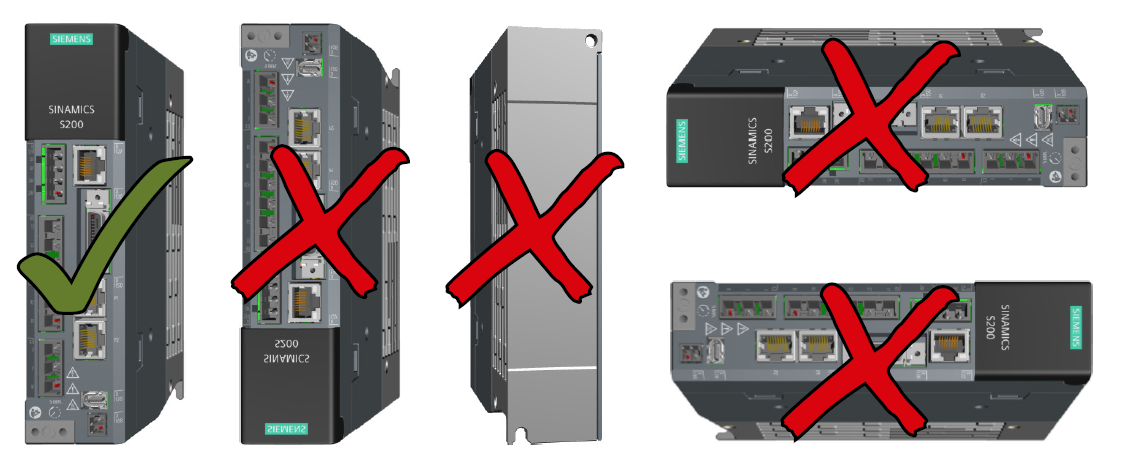

• 驱动器仅支持垂直安装。驱动器垂直安装时，集成的操作面板应朝向上方。

安装位置错误，驱动器可能会过热而损坏。

图1 驱动器的安装方向

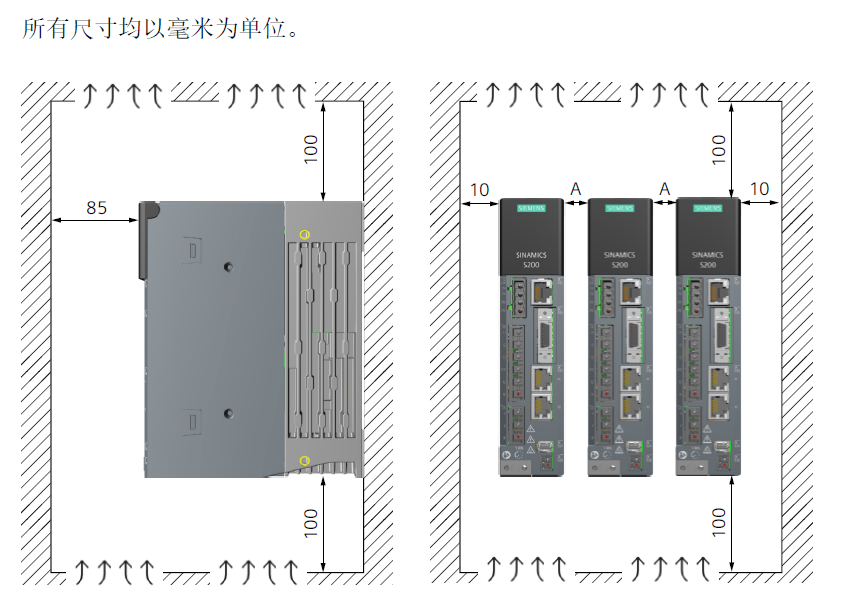

• 安装间距：保持以下最小安装间距。驱动器不含内置风扇时，应在驱动器上方安装风扇，保证驱动器的充分散热。

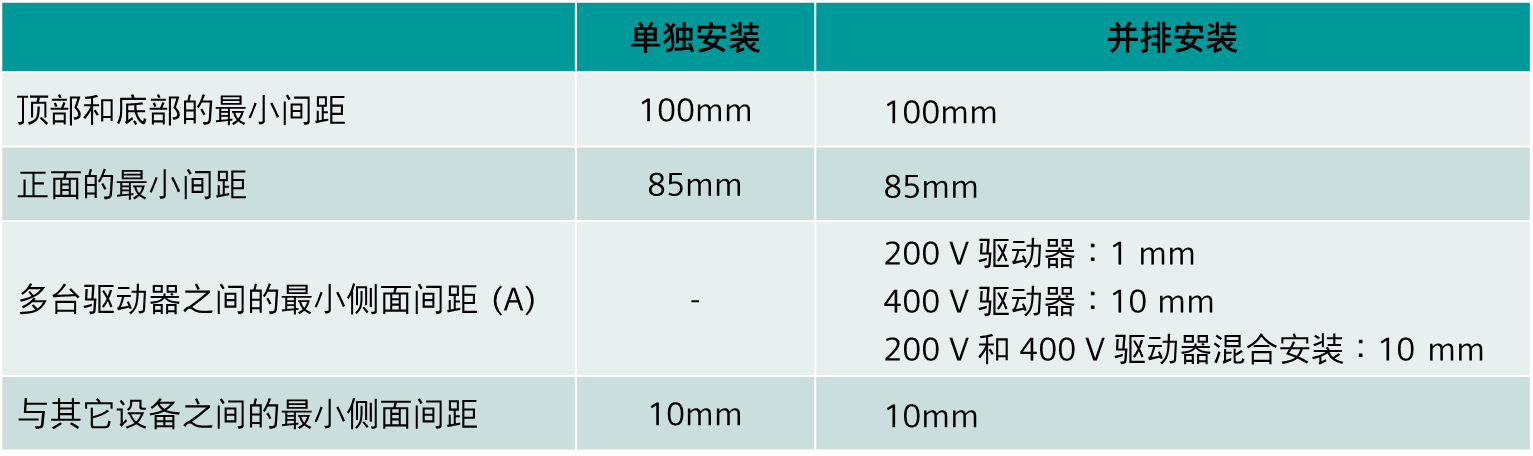

表1 与其他设备或组件的最小间距

二、尺寸图和钻孔尺寸

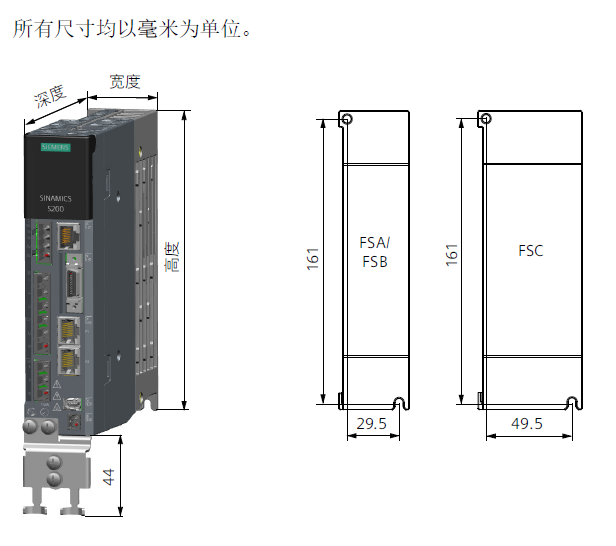

1、200 V 驱动器的尺寸图与钻孔尺寸

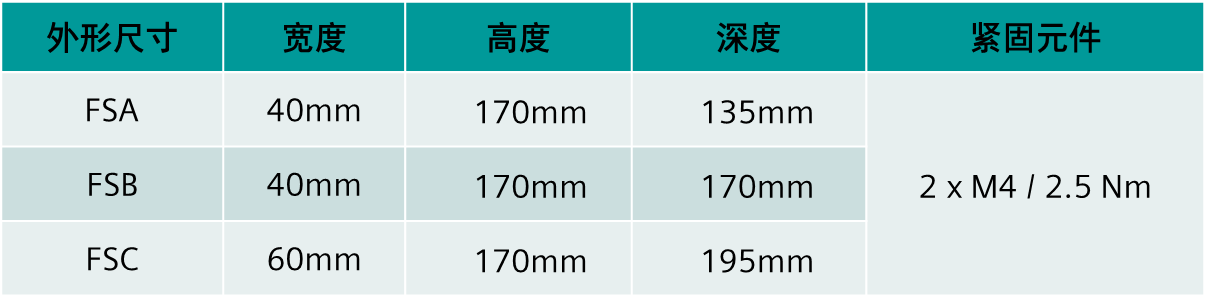

表2 1 AC/3 AC 200 V，FSA ... FSC，IP20 的尺寸图与紧固元件

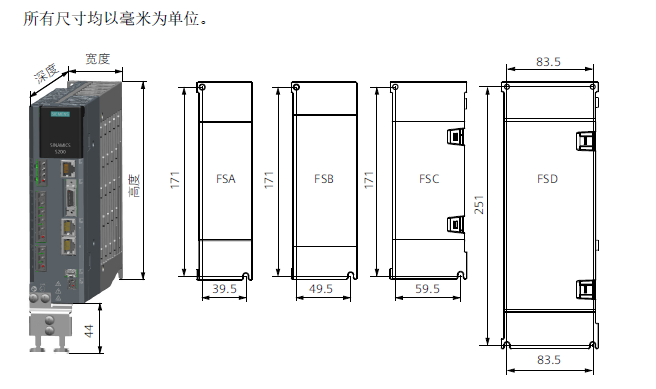

2、400 V 驱动器的尺寸图与钻孔尺寸

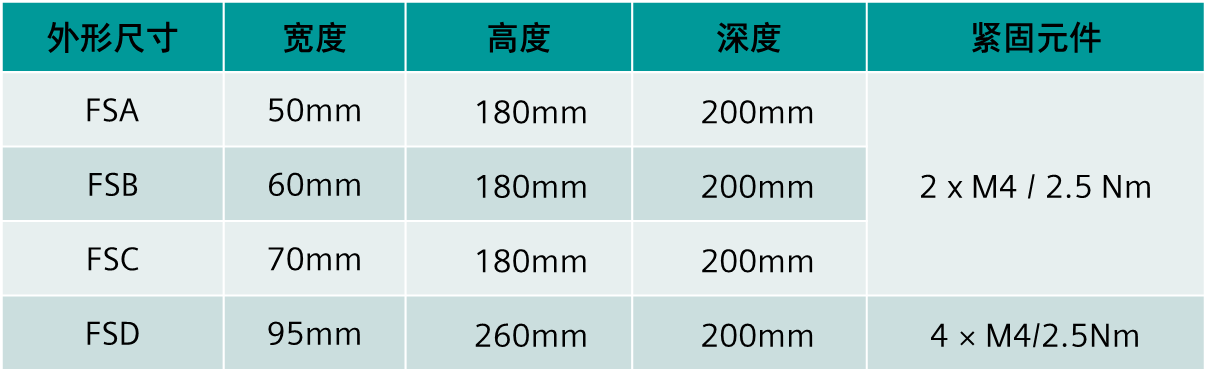

表3 3 AC 400 V, FSA ... FSD, IP20 的尺寸与紧固元件

三、电机安装说明

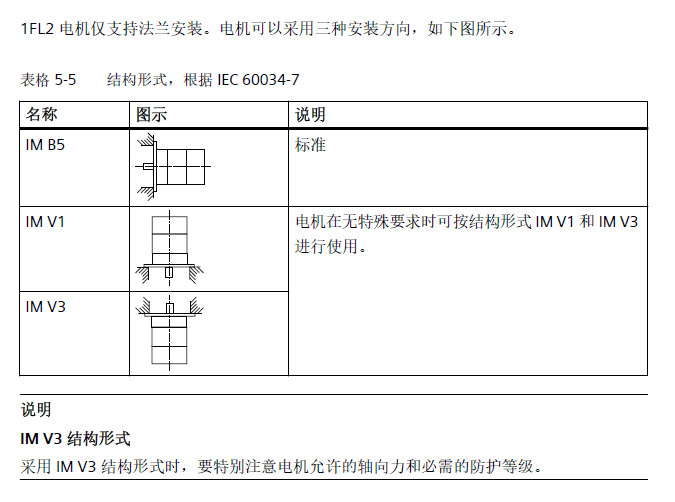

1FL2电机仅支持法兰安装，电机可以采用以下三种安装方向：

说明：

• 敲击电机轴伸，可能导致编码器损坏。
• 严禁用敲击的方式将平键装入键槽内，否则可能损坏轴承。
