接线说明：电机抱闸接线（标准版 & Basic版）

接线说明：电机抱闸接线（标准版 & Basic版）

电机抱闸用于在伺服系统未激活（如：伺服驱动系统断电）时，停止运动负载的非预期运动 （如：在重力作用下的掉落）。

抱闸在电机断电的同时即激活。抱闸只用于使已经静止的电机保持制动。不得使用抱闸来停止正在运动的负载。

一、S200 PN 抱闸接线

SINAMICS S200 PN 上配备了专门的电机抱闸接口 X108，用于连接抱闸。

二、S200 PN Basic 抱闸接线

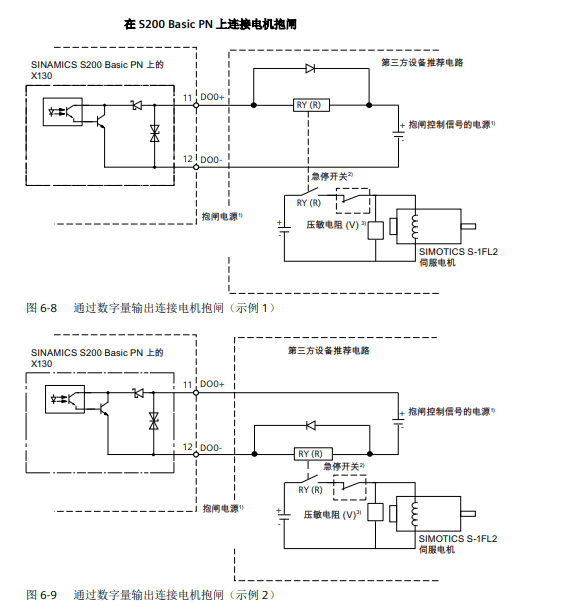

SINAMICS S200 Basic PN 上没有配备专门的抱闸接口。如需使用抱闸，可在接口 X130 的一个数字量输出端上连接第三方设备，并按如下方式配置抱闸功能：

• 设置 p1215 为 3。

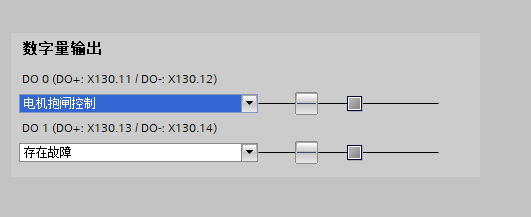

• 将数字量输出信号连接到 r0899.12。

说明：

• 确保使用不同的电源给抱闸和抱闸控制信号分别供电，以避免对电子器件产生电磁干扰。
• 电机抱闸不仅可以由伺服驱动输出的抱闸控制信号控制，也可以由外部急停控制。
• 安装压敏电阻可以抑制因继电器（RY）的接通/关闭操作产生的浪涌电压或浪涌电流。

三、S200 PTI 抱闸接线

S200 PTI 配备了专门的电机抱闸接口 X108，用于连接抱闸。

四、S200 PTI Basic 抱闸接线

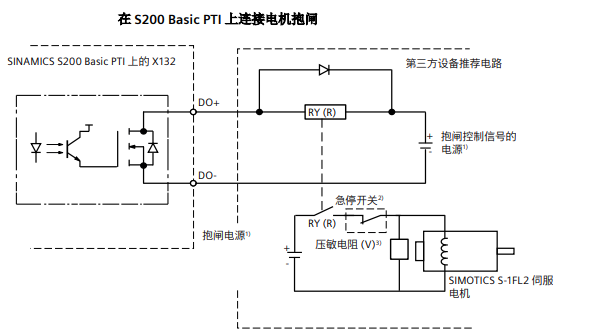

S200 Basic PTI 上没有配备专门的抱闸接口。如需使用抱闸，可在接口 X132 的一个数字量输出端上连接第三方设备，并按如下方式配置抱闸功能：

• 设置 p1215 为 3。

• 将数字量输出信号连接到 r0899.12。

说明：

• 确保使用不同的电源给抱闸和抱闸控制信号分别供电，以避免对电子器件产生电磁干扰。
• 电机抱闸不仅可以由伺服驱动输出的抱闸控制信号控制，也可以由外部急停控制。
• 安装压敏电阻可以抑制因继电器 (RY) 的接通/关闭操作产生的浪涌电压或浪涌电流。
