使用网线方式下载项目

1. 下载电缆

下载电缆选择平时办公室用的网线就可以，直连网线和交叉网线（西门子屏的以太网卡具有自适应功能，一般电脑网卡也支持自适应功能）都可以。不管是屏直接连电脑，还是通过交换机进行连接，只要保证我们能从电脑上ping通触摸屏，则表示物理连接正常。这是成功下载HMI项目的基础。

2. Unified 屏上的设置

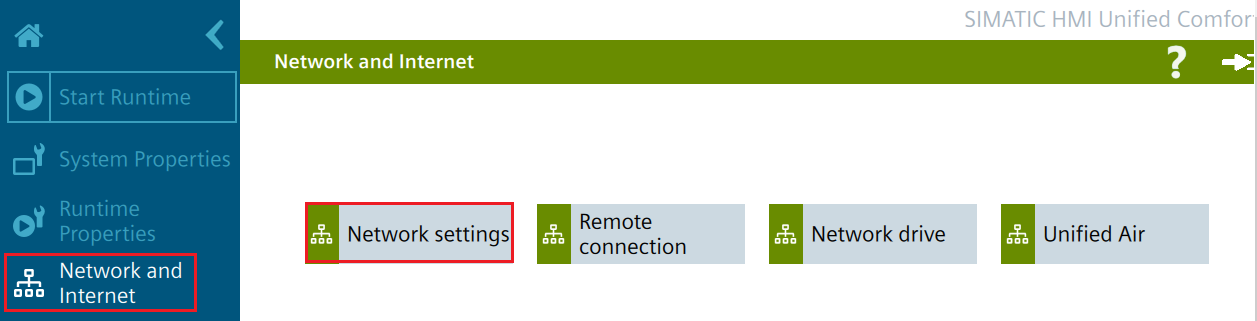

给屏上电后，点击左侧“导航区域”中的“Network and Internet”，在右侧的显示界面中点击“Network settings”以便设置PN-X1和PN-X2的IP地址和子网掩码，其他选项无需设置。

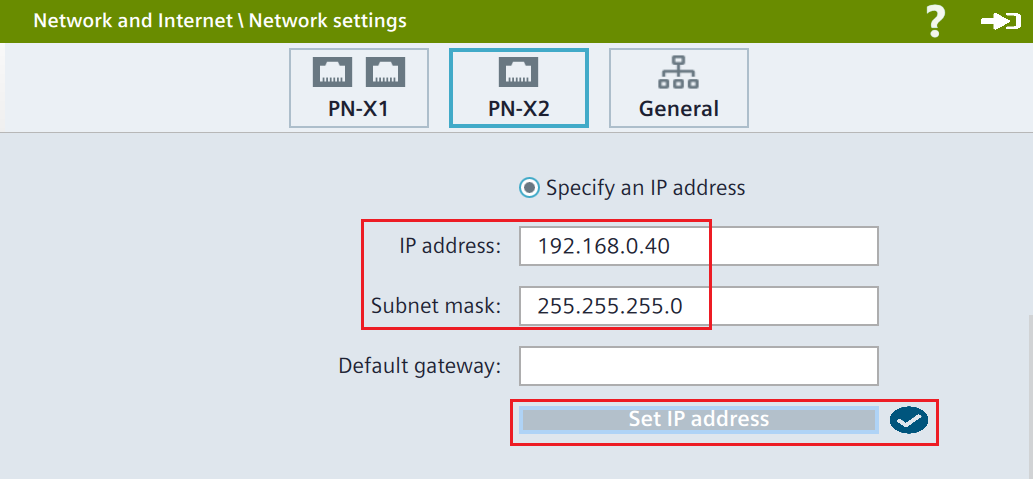

以设置PN-X2的IP地址和子网掩码为例，参见下图图示。务必注意，设置完成后需要点击“Set IP address”按钮保存设置。至此，屏上的设置已完成。

3. 电脑上的设置

3.1 设置本地网卡IP地址和子网掩码

使用组合键Windows+R调出”运行”窗口。

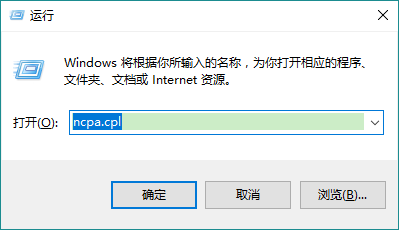

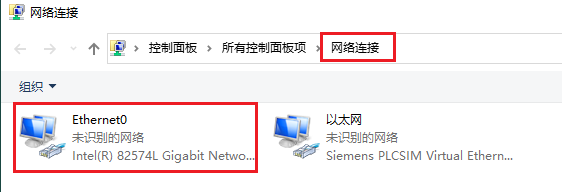

输入“ncpa.cpl”后点击确定打开“网络连接”窗口用于设置网络连接，配置IP等信息。

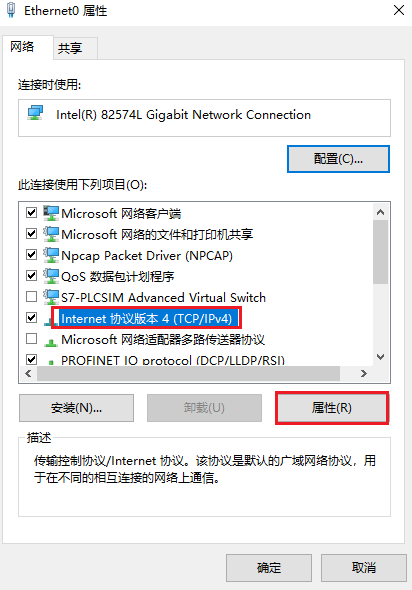

在弹出的界面下选择连接Unified面板的本地网卡，右键其属性，在本地网卡的属性中选择“Internet协议版本4（TCP/IPV4）”后双击或者点击右下角的属性按钮以便设置IP信息。

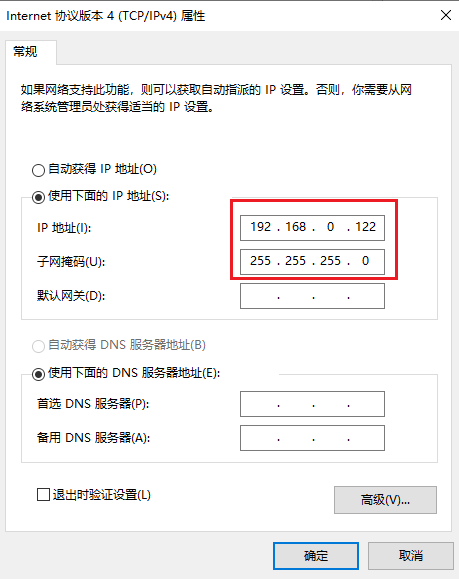

在弹出的Internet 协议4 (TCP/IPv4) 属性对话框中指定IP地址和子网掩码，该IP地址必须和屏的IP地址在一个网段，本例中为192.168.0.122，子网掩码设为255.255.255.0，保存设置。

3.2 使用ping指令检查物理连接

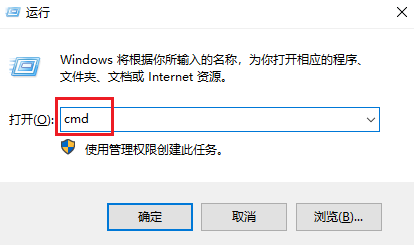

使用DOS的ping命令检查电脑与实际屏的物理连接是否正常。仍然使用组合键Windows+R调出“运行”窗口，输入“cmd”后点击确定。

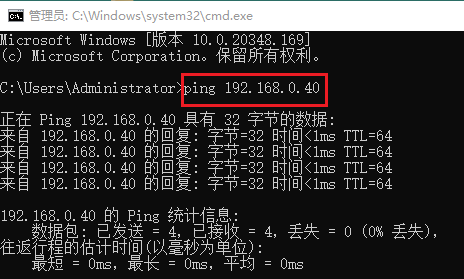

在弹出的DOS 窗口中输入 ping +空格+屏的IP地址，看到丢失后的数字为 0 时，说明物理连接正常。如果丢失后的数字不等于0 ，那么需要重新检查两台设备的IP地址是否在同一网段，并且更换其他网线重新执行 ping 指令直到丢失后的数值为0时才可进行下一步。

4. 博途软件中的设置

4.1 检查设备类型

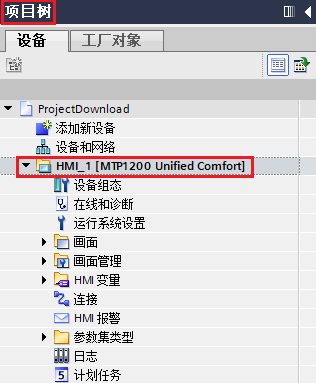

打开项目后，需要在“项目树”中检查软件中组态的设备类型是否和实际屏一致。

4.2 在项目中设置IP地址

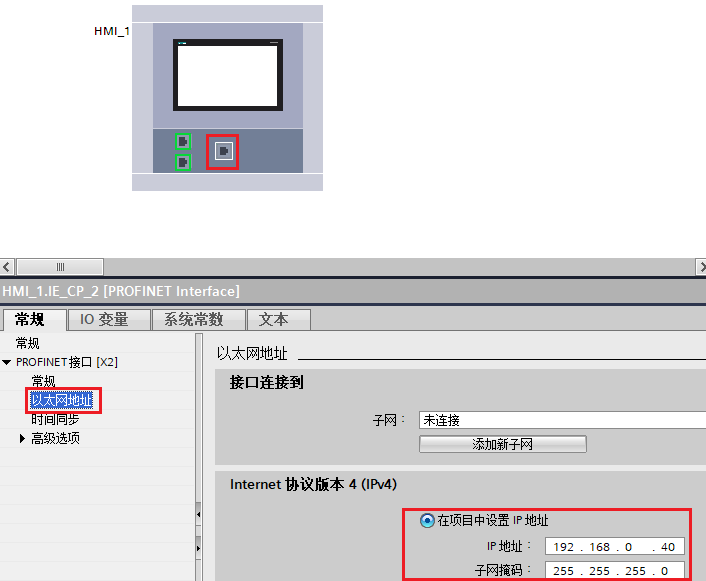

如果设备类型一致，在HMI的设备组态中设置和实际屏上所分配的相同IP地址以便快捷搜索HMI设备。

4.3 编译HMI设备

单击HMI设备后使用工具栏的“编译“按钮编译HMI项目。

或者在项目树上选择HMI设备后点击鼠标右键，”编译--->软件全部重建”检查HMI项目。

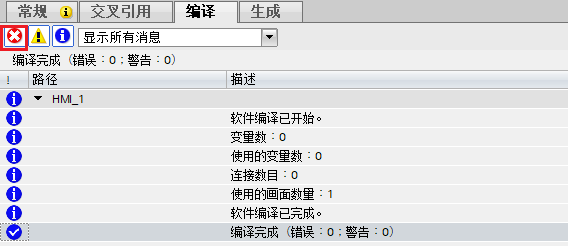

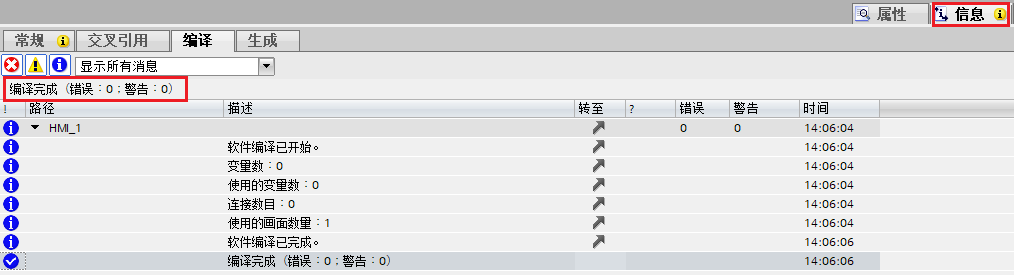

在信息窗口中可以查看编译结果。只有项目编译无错误才可以下载项目。

如果看不到错误的编译信息，需要在“信息”窗口中检查是否隐藏了错误信息。默认情况下，显示/隐藏错误按钮处于选中状态。

4.4 执行下载操作

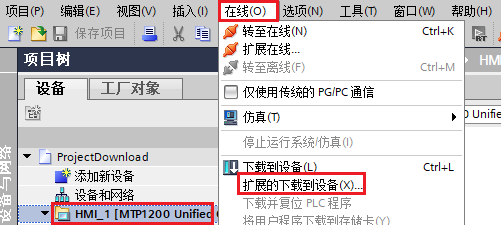

在项目树中选中HMI设备，点击工具栏中的下载按钮 或点击菜单“在线” --> “扩展的下载到设备”。

选择 PG/PC 接口的类型“以太网”，选择完成后，在“目标设备的地址或名称”处选择“使用其他IP”中输入触摸屏上所分配的IP地址后，点击“连接”按钮连接到HMI设备后点击“下载”按钮执行下载操作。

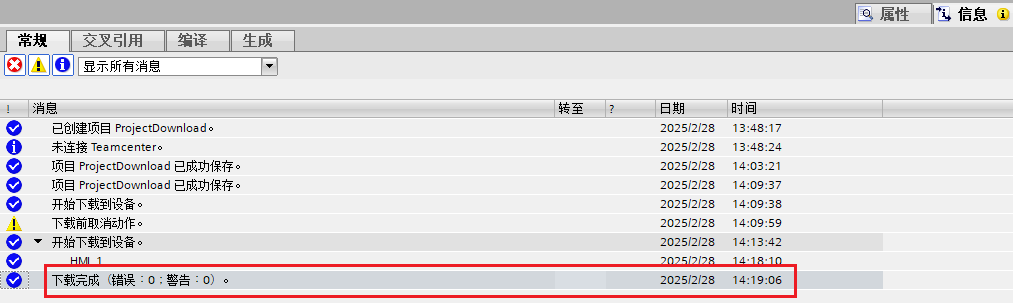

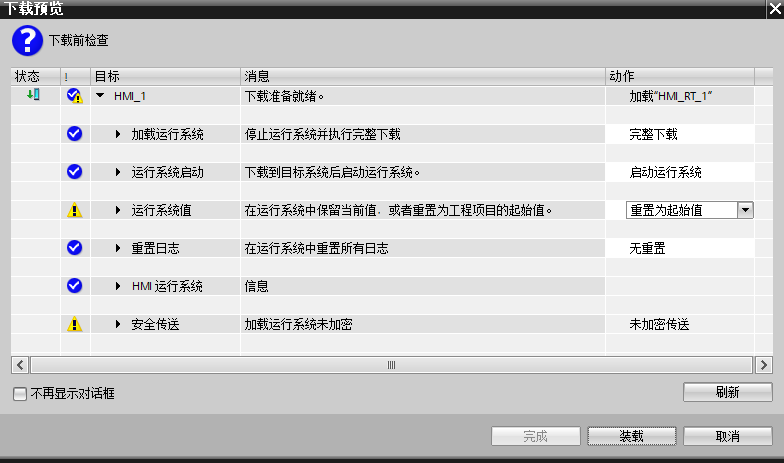

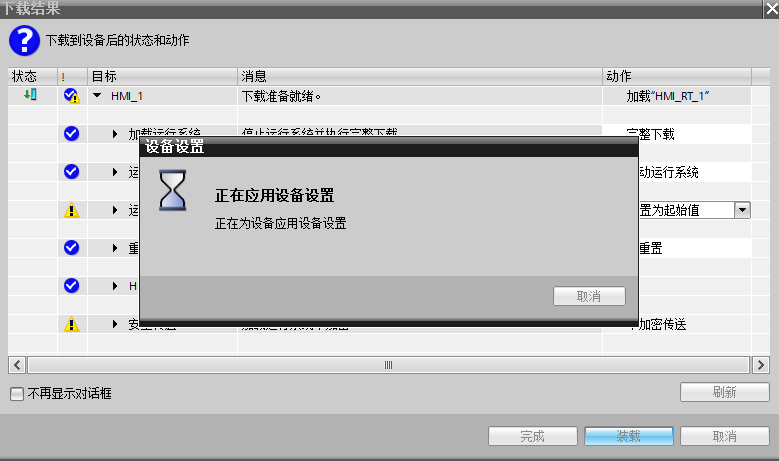

在弹出的“下载预览”窗口中根据需要选择对应的动作后点击“装载”按钮即可实现HMI项目的下载。
