使用外部存储介质更新OS

1. 安装镜像文件

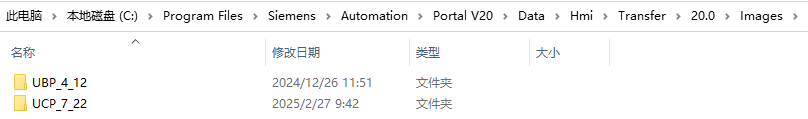

安装 TIA Portal WinCC Unified 软件后，还需要单独安装对应版本的HMI面板镜像。安装完成后可以在软件的安装路径下看到安装后的镜像文件，以TIA Portal WinCC V20为例，镜像文件默认所在路径如下图所示。

可以看到 Unified Basic Panel(UBP) 和 Unified Comfort Panel(UCP)的镜像文件。如果未安装镜像文件是无法执行OS更新操作的，Unified 面板对应的镜像文件下载链接如下：

Image-Downloads for SIMATIC HMI Operator Panels: Unified Comfort Panels

https://support.industry.siemens.com/cs/cn/en/view/109825605

Image Downloads for SIMATIC HMI Operator Panels: Unified Basic Panels

https://support.industry.siemens.com/cs/cn/en/view/109825897

2. 创建OS更新文件

与之前的精简/精智面板不同，对于Unified 面板而言创建OS更新文件的步骤更为简单方便。只需要将上述提到的镜像文件拷贝到外部介质的根目录下即可。如下图所示。本文以UCP面板为例演示OS更新文件创建和执行过程。UBP更新OS时可以完全参考该文档。

3. 执行OS更新操作

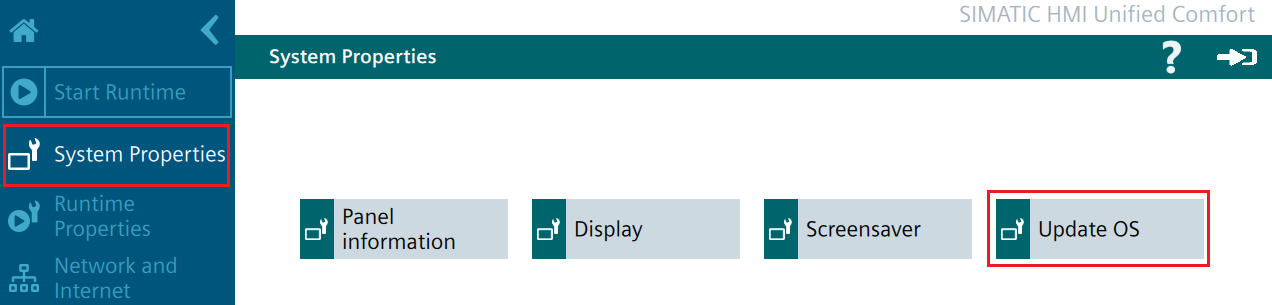

进入HMI的控制面板后点击左侧导航栏中的 “System Properties” ，然后在右侧选择 “Update OS” 。

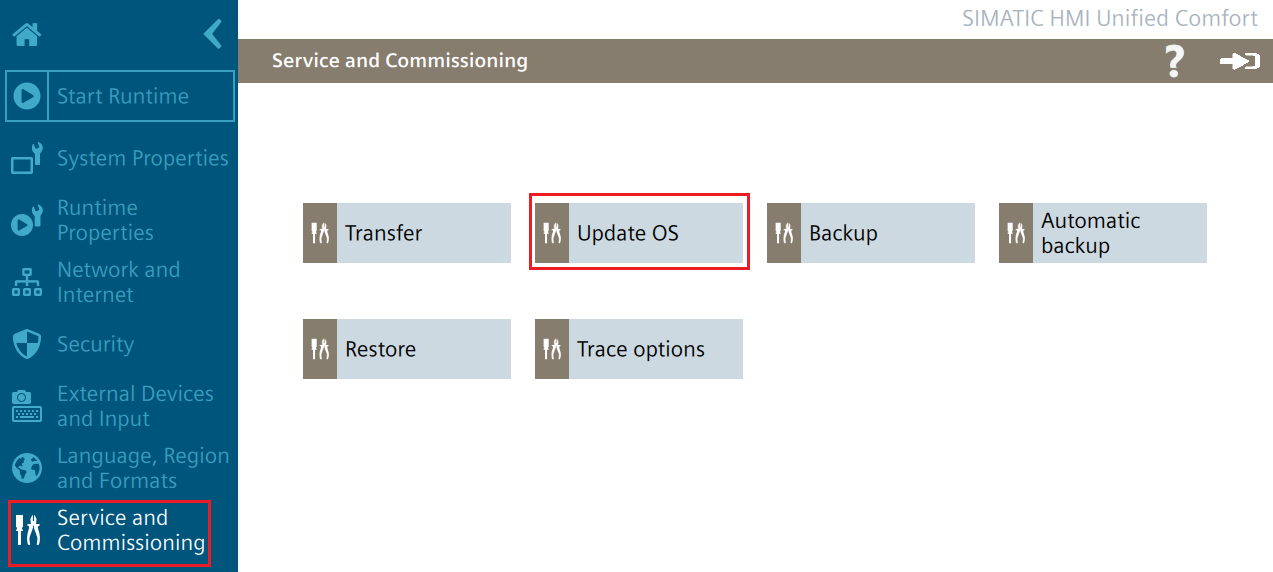

除了在“System Properties”中可以看到“Update OS”,也可以在导航栏中的“Service and Commissioning”中看到“Update OS”。后续的操作步骤都是相同的。

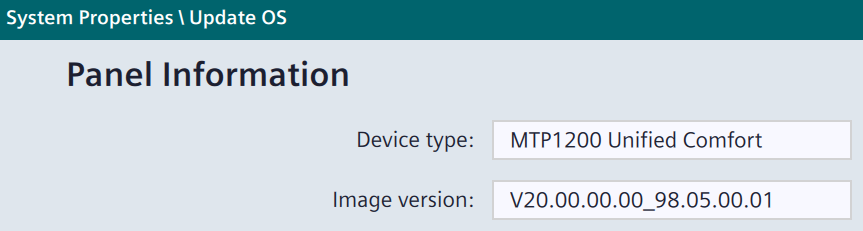

在“Panel Information”中可以看到设备类型（Device type）和镜像版本（Image version）。

在 “Select storage media for OS update” 中可以看到识别到的外部存储介质。如果HMI面板同时插接了多个外部存储介质，请通过下拉方式选择拷贝了镜像的介质。

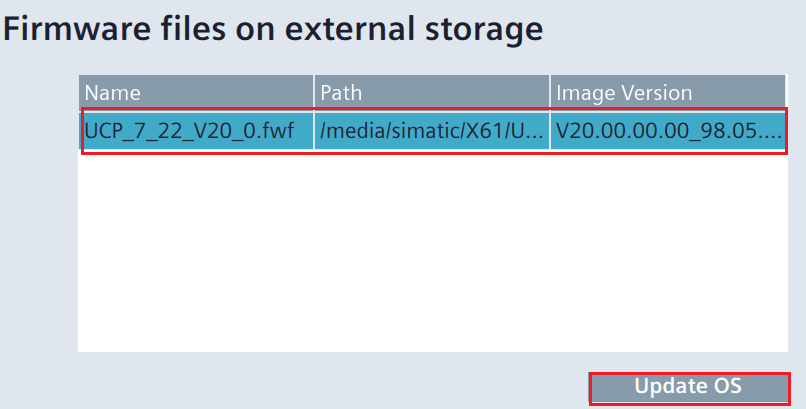

在“Firmware files on external storage”中点击对应的镜像文件，再次点击右下角的“Update OS”按钮。

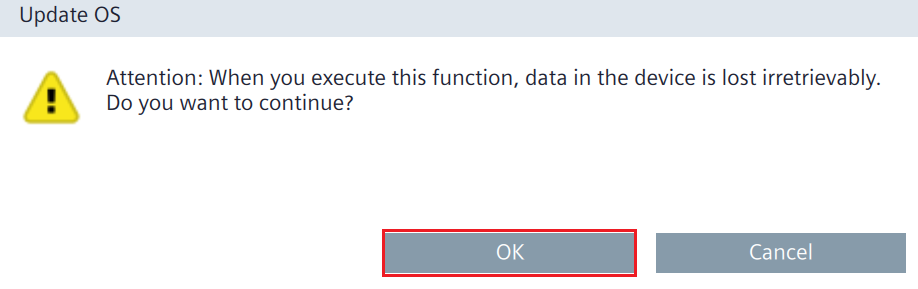

在弹出的确认对话框中点击OK执行OS更新操作。
