使用S7-1200/1500通过PROFINET通信监控PSU8600

S7-1200通过PROFINET通信监控PSU8600数据

PSU8600可以在 SIMATIC STEP 7 和 SIMATIC TIA Portal STEP 7 中便捷地进行工程组态。

硬件和软件需求

软件：

TIA Portal V18

硬件：

CPU 1217 6ES7217-1AG40-0XB0 DC/DC/DC V4.6

PSU8600 6EP3336-8MB00-2CY0 V1.5

PSU8600拨码开关设置

PSU8600拨码开关设置：在电源断电时，将 DIP 开关“REN”调到“ON”位置上（右侧），以激活“远程”模式,如下图所示。

组态S7-1200和PSU8600

使用网线连接S7-1200和PSU8600，在SIMATIC TIA Portal STEP 7 中组态S7-1200控制器和PSU8600设备，在网络视图中为PSU8600分配设备名称，PROFINET通讯成功。

监控PSU8600数据

PSU8600电源系统和 PROFINET IO-Controller 之间通信的数据可以在 SIMATIC STEP 7 或 TIA Portal 中的 SIMATIC STEP 7 中查看。其中分为循环数据（输入/输出数据）和非循环数据（读/写数据集）。

PSU8600循环数据监控

SIMATIC TIA Portal STEP 7的设备视图查看PSU8600的IO地址

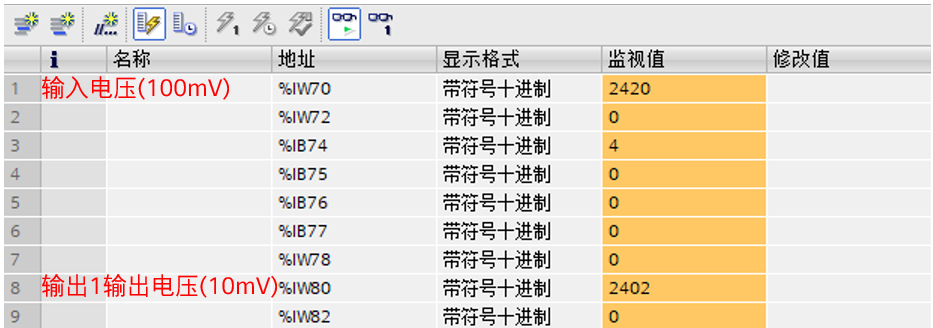

SIMATIC TIA Portal STEP 7的监控表里监控PSU8600的数据

PSU8600非循环数据监控

PSU8600非循环数据的监控可以通过调用S7功能块实现，S7功能块下载链接：https://support.industry.siemens.com/cs/cn/zh/view/102379345/en

使用SIMATIC TIA Portal STEP 7平台以PSU8600 6EP3336-8MB00-2CY0为例介绍如何读取PSU8600数据

1.  下载库并安装

2.  调用库指令

3.  下载程序，enable使能，监控数据

请登录后查看全文
