冗余模块

1. 冗余模块功能介绍

冗余模块有三种型号：PSU202U、RED1000和RED1200。SITOP PSE202U冗余模块是对所有24 V电源的完美补充，用于为24 V电源提供额外的断电保护。RED1000是新型国产冗余模块，具有三防涂层（防潮、防尘、防盐雾），宽压输入、宽温特性，最高5000海拔运行等优点。SITOP RED1200冗余模块是对所有12 - 48 V电源的完美补充，用于为12 - 48 V电源提供额外的断电保护。

冗余模块用于连续监控馈电，当设备断电时，将自动由另一个电源完全接管负载供电。

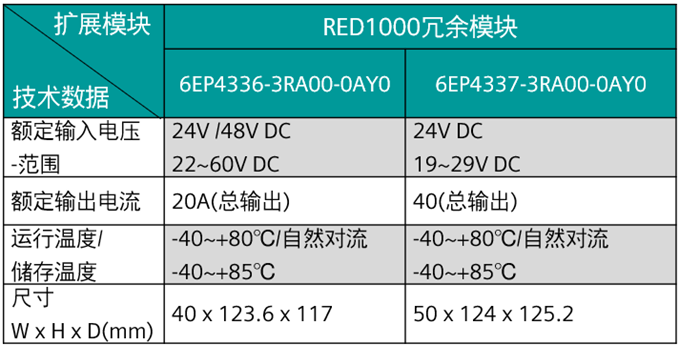

2. 冗余模块技术数据

3. 冗余模块接线

3.1  SITOP PSE202U – 24V/ 10A 冗余模块

3.2  2台 ≤ 20A 电源模块并联冗余配置方案

3.3  > 20A 电源模块冗余配置方案

或使用1台输出为80A的RED1200冗余模块亦可。

注：RED1000、RED1200与电源的接线可参考上述PSE202U模块与电源的接线。

4. 冗余模块常见问题

4.1 电源模块为什么要在冗余配置中解耦？

通过使用解耦二极管或冗余模块对电源进行解耦，电源不受另一块电源因缺陷器件短路的影响，并且仍然为连接的负载提供电力。

电源并联不去耦:在出现故障的情况下，24V电源可能会失效

并联去耦电源:24V仍然可用，即使一个电源出现短路

4.2冗余模块指示灯红色常亮，说明什么问题？

冗余模块面板上可以设置阈值电压，当冗余模块指示灯红色常亮，说明至少一块开关电源的输出电压低于阈值电压，此时需要检查开关电源状态是否正常。

4.3 关于冗余操作的重要注意事项

当使用开关电源+冗余模块的配置时，需要注意以下事项：

1.    开关电源的使用必须同系列同型号；

2.    电源与终端接线块或冗余模块之间的电缆长度和横截面必须相同；

3.    在连接冗余模块之前，在空载条件下，需调整两块开关电源输出电压之间的偏差，偏差越小越好；

请登录后查看全文
