限制值的组态

1. 概述

使用 Unified 精智面板和 Unified 精简面板时，工程师可以通过组态范围属性，来限制变量的值范围。

注意，以下数据类型的变量不支持限值：

2. 变量的限制值组态

如图，打开 HMI 变量表，选中要设置限值的变量，在属性中找到范围，分别使用”上限2”和“下限2”指定取值范围的最大值和最小值。限值属性可以使用常量或者HMI_Tag 方式来组态。下图列举的例子中，上限2选择 HMI_Tag 方式，由内部变量 axisControlCommand_jogVelocity_maxLimit 来赋值。下限2选择常量方式，数值设置为0.5。

3. 运行演示

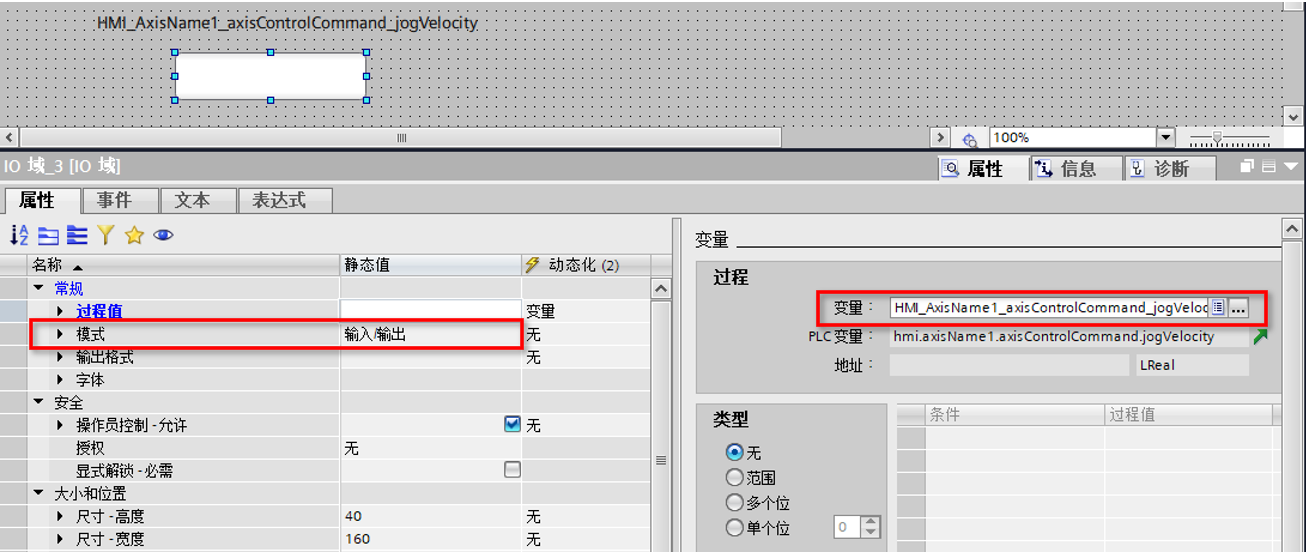

结合第二节的例子，如果内部变量 axisControlCommand_jogVelocity_maxLimit=300，那么变量 hmi_axisName1_axisControlCommand_jogVelocity 的限值范围为 0.5-300。如果IO域关联变量 hmi_axisName1_axisControlCommand_jogVelocity，触摸屏运行的过程中，操作员无法从IO域输入0.5-300范围以外的数据。

如果 PLC 中对变量 hmi_axisName1_axisControlCommand_jogVelocity 进行赋值，假设数值超过值范围，IO 域会显示黄色感叹号的标识。

例如用PLC监视表赋值500.5，超出 hmi_axisName1_axisControlCommand_jogVelocity 的值范围0.5-300，触摸屏画面的 IO 域会显示黄色叹号。
