变量多路复用功能

1. 概述

通过地址复用，可使用单个变量对 PLC 地址范围内的大量存储位置进行寻址。无需为每个单独的地址定义变量，即可读写这些地址。在博途帮助章节，该功能也被称为“地址指针”。

使用场景举例：例如 PLC中有多个参数结构相同的电机，在 HMI 上一次只显示或控制一个电机，推荐使用该功能，可以减少 HMI 变量数目和 HMI 组态任务。

多路复用功能，包含两种方式：符号寻址的多路复用和绝对寻址的多路复用。

2. 符号寻址多路复用

对于 Unified 面板，使用符号寻址进行多路复用有两种可能性：数组多路复用和背景数据块的多路复用，这里主要介绍数组多路复用功能。

背景数据块的多路复用会在另外的章节中介绍。

Unified 面板的符号寻址多路复用功能，需要使用支持符号寻址的通信驱动程序：SIMATIC S7-1200 和 SIMATIC S7-1500，而且需要组态集成连接。

数组多路复用的组态步骤：

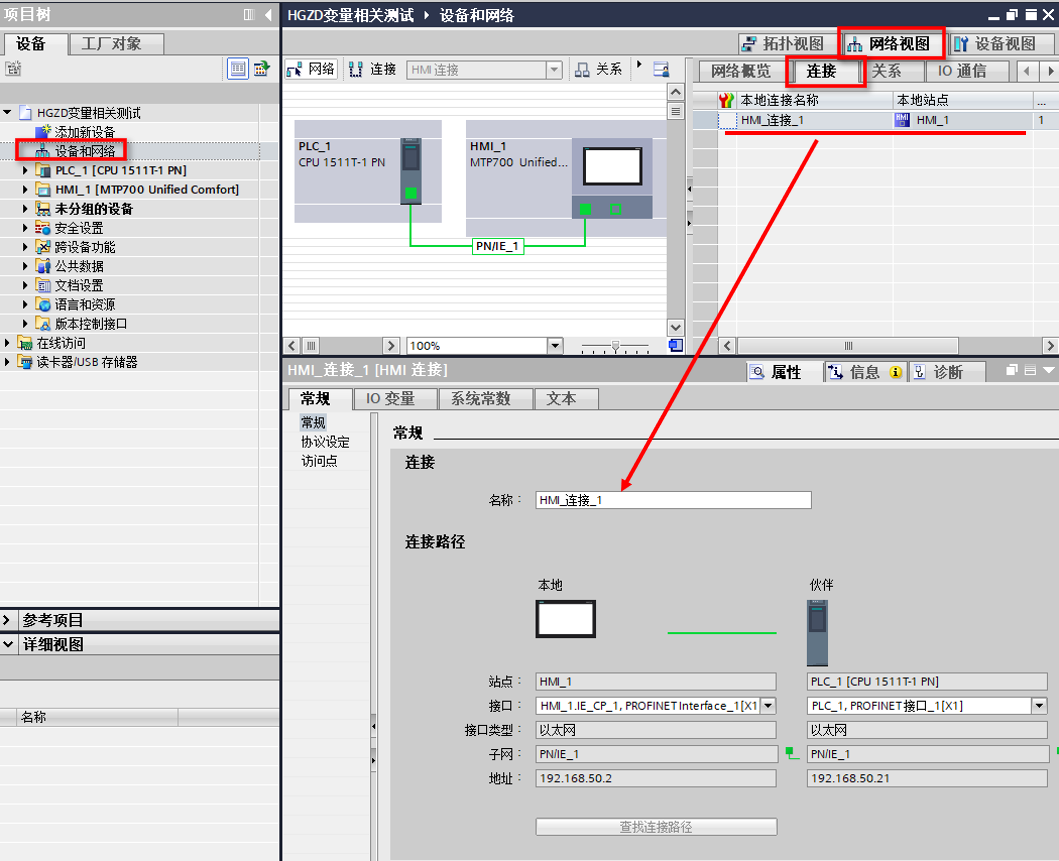

（1）满足要求的HMI设备和PLC设备需要组态集成连接，可参考下图进行检查是否已经组态集成连接，具体组态方法可以参考与PLC通信章节的教程。

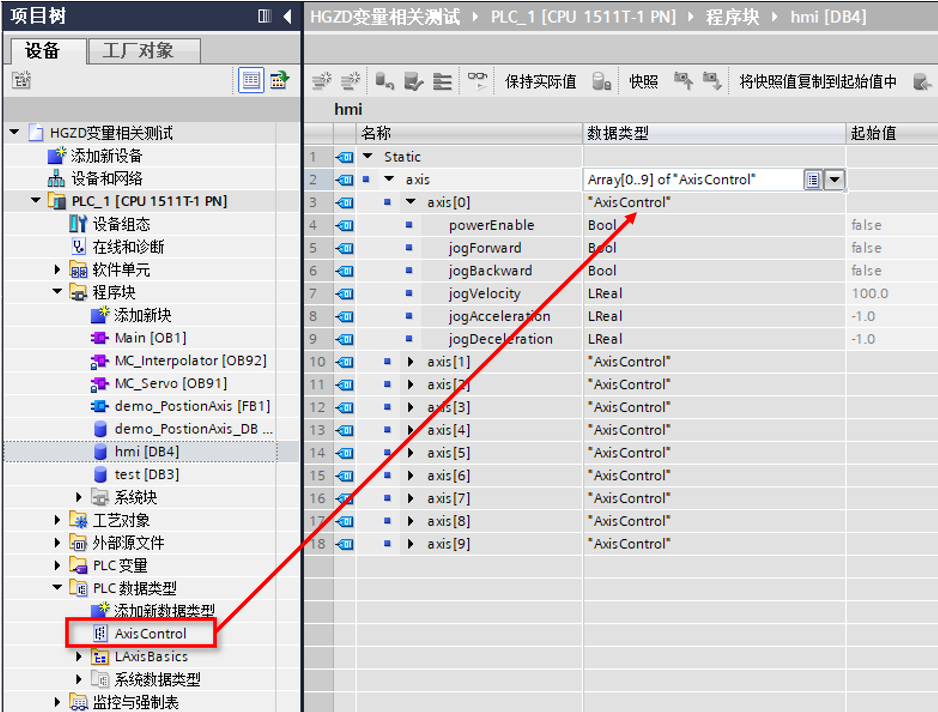

（2）创建数组，下图以S7-1500PLC中的自定义数据类型的数组为例，进行演示。

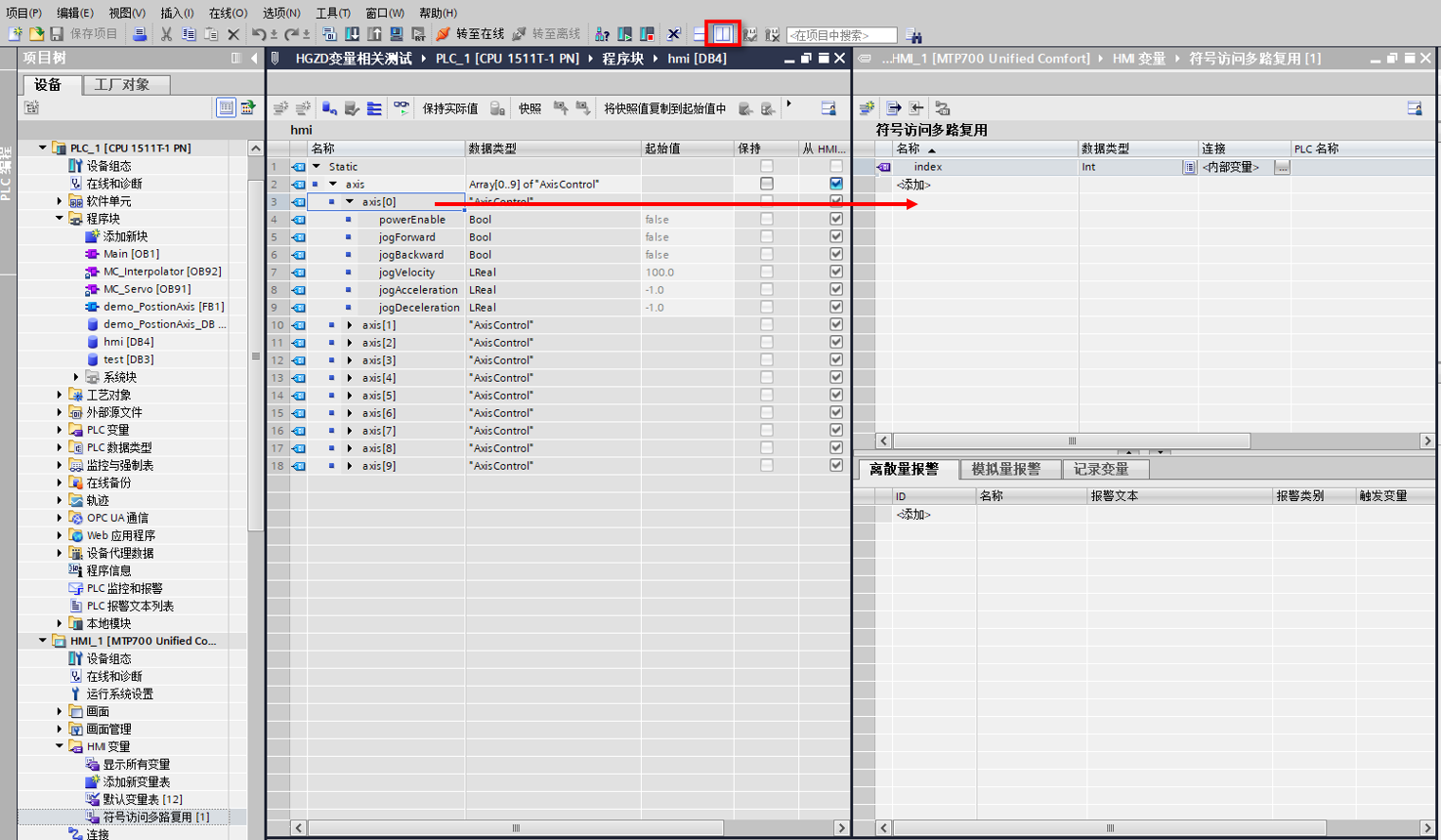

（3）可以使用垂直拆分编辑器空间按钮，将空间分开。然后分别打开PLC的DB块和HMI变量列表，如下图。将第2步骤的数组变量的第一个元素拖拽到HMI变量列表中。

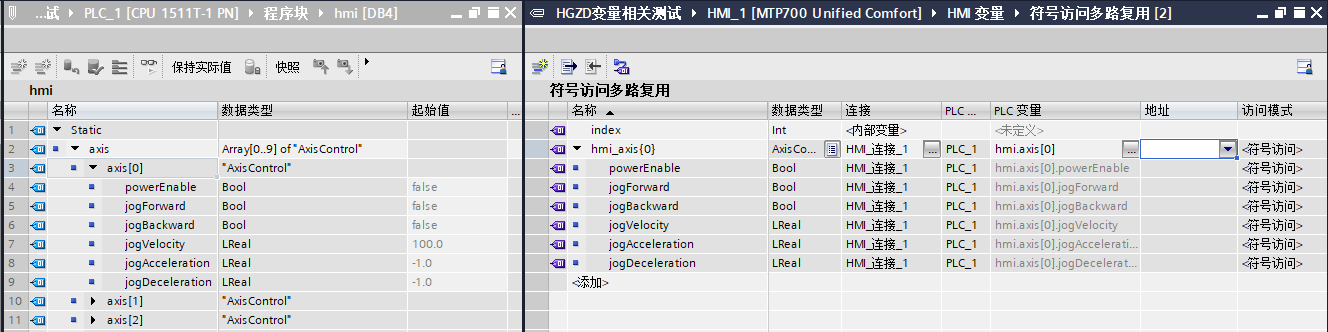

建立变量后的效果：

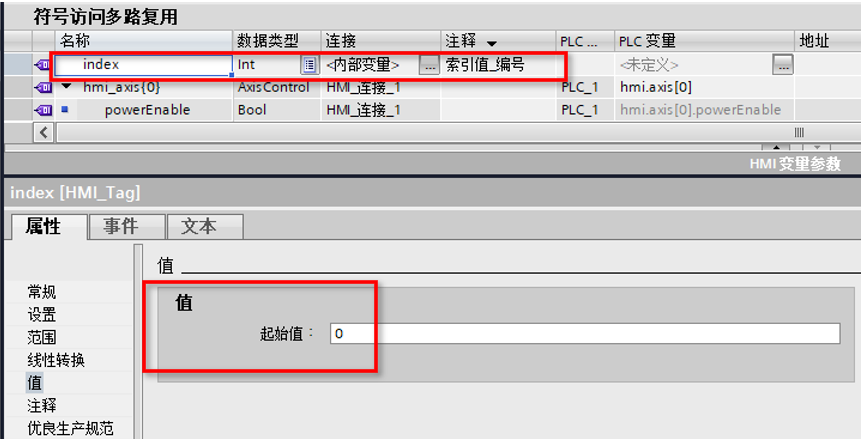

可以提前在HMI变量列表中创建一个int类型的索引值变量，起始值设置为0。

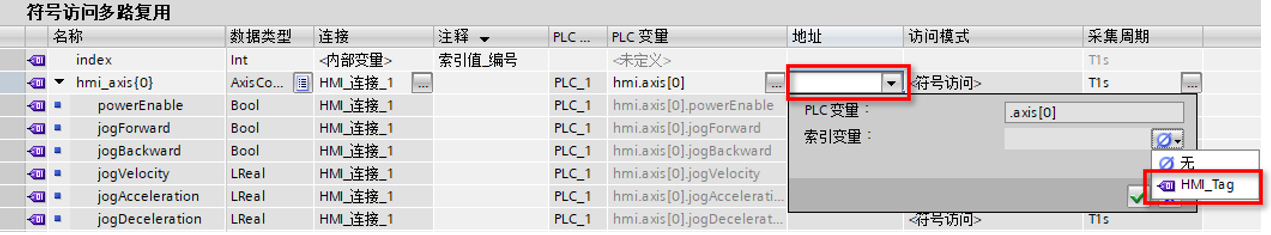

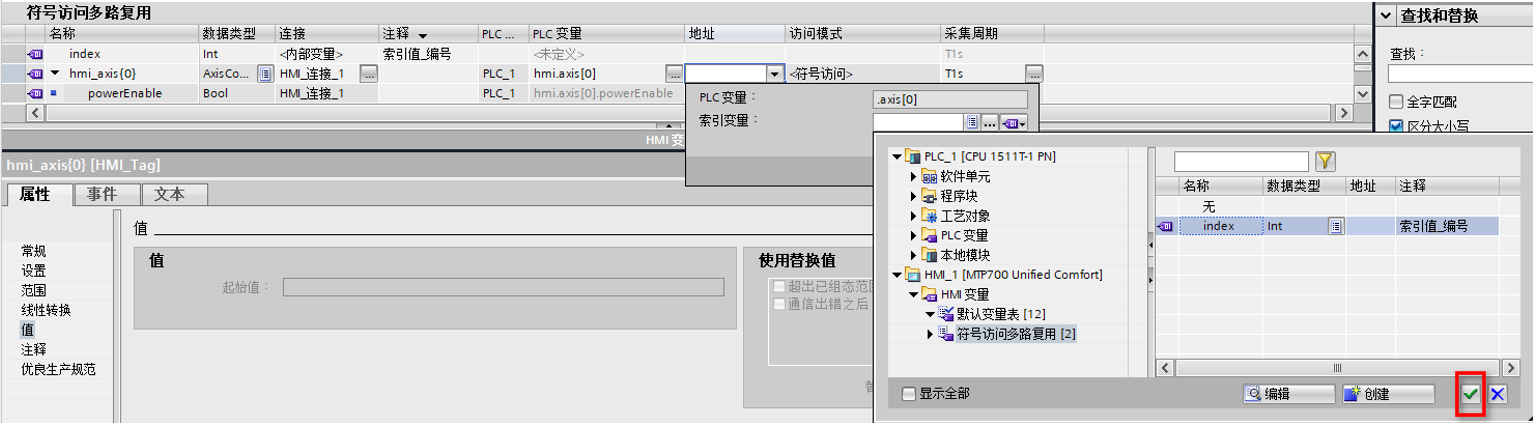

（4）组态多路复用变量

选择索引变量类型：

选择索引变量：

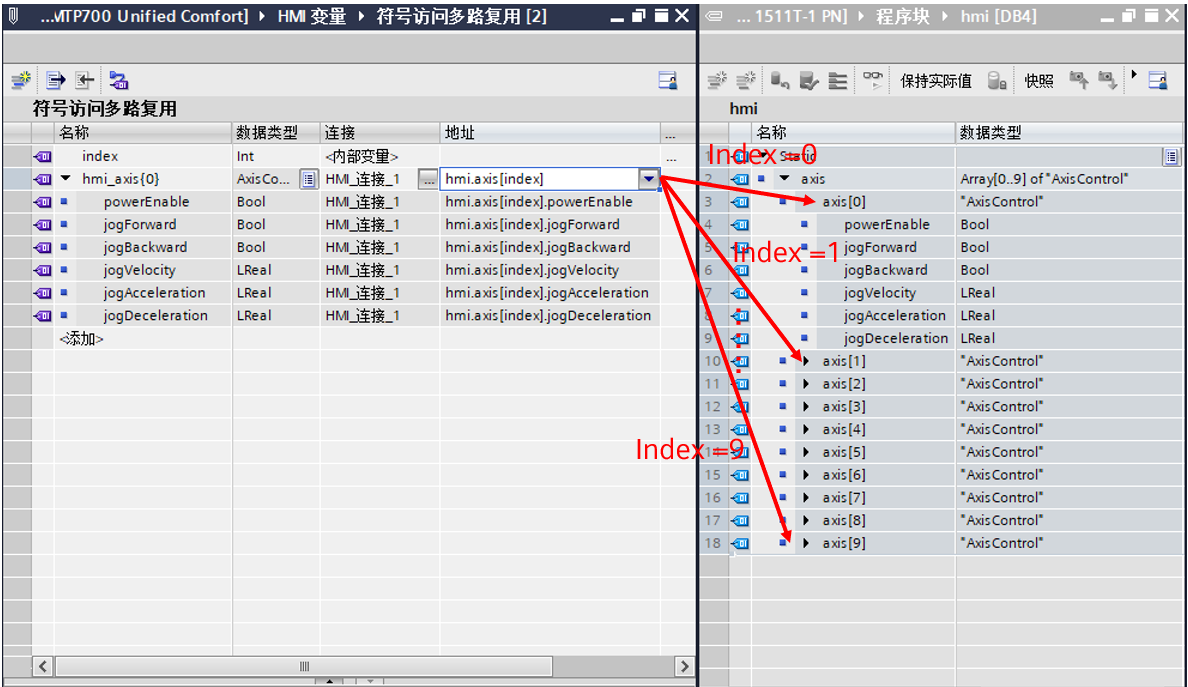

组态结果：

组态好之后，画面的对象就可以使用这些多路复用的HMI变量。Unified面板在运行过程中，根据索引变量index值的不同，HMI变量会访问PLC数组变量中不同的元素。

3.绝对寻址的多路复用

如果要访问格式为“%DBx.DBWy”的地址，多路复用的表达如下所示：

"%DB[HMITag1].DBW[HMITag2]"。

在运行系统中，为要寻址的数据块为HMI变量“HMITag1”提供所需值。在运行系统中，为HMI变量“HMITag2”提供所需的数据块地址。例如，HMITag1的值为2，HMITag2的值为1时，访问的变量为“DB2.DBW1”。

以下 PLC 和通信驱动程序支持绝对地址多路复用：SIMATIC S7-300/400，SIMATIC S7-1200和SIMATIC S7-1500。

绝对地址多路复用的组态步骤：

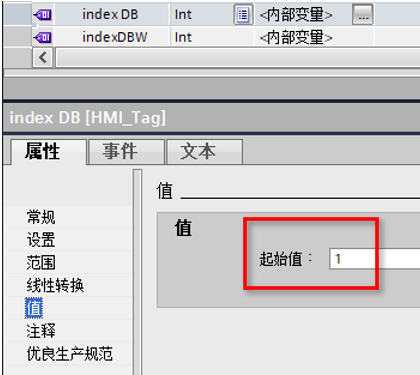

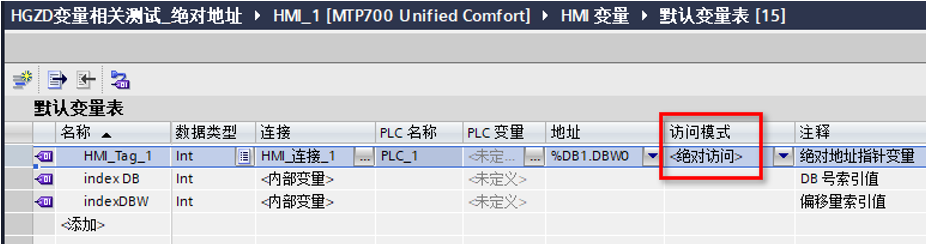

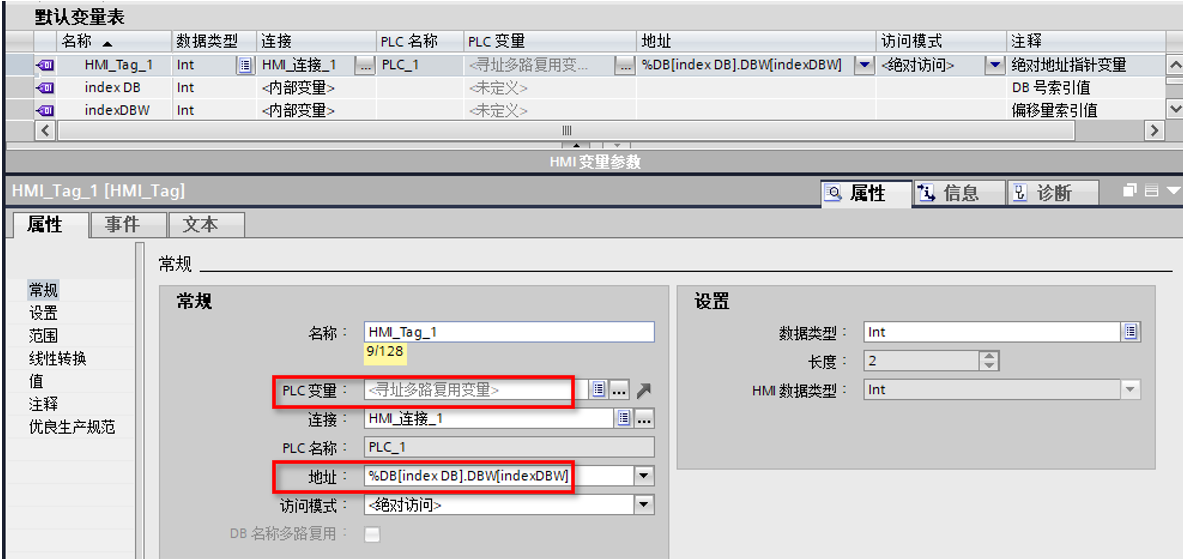

（1）创建要使用的变量，除了要使用绝对地址多路复用功能的变量(访问模式：绝对访问)，还要创建两个索引变量，分别用来传递DB号和DB 块内的偏移值，这两个HMI变量需要根据实际情况设定初始值。

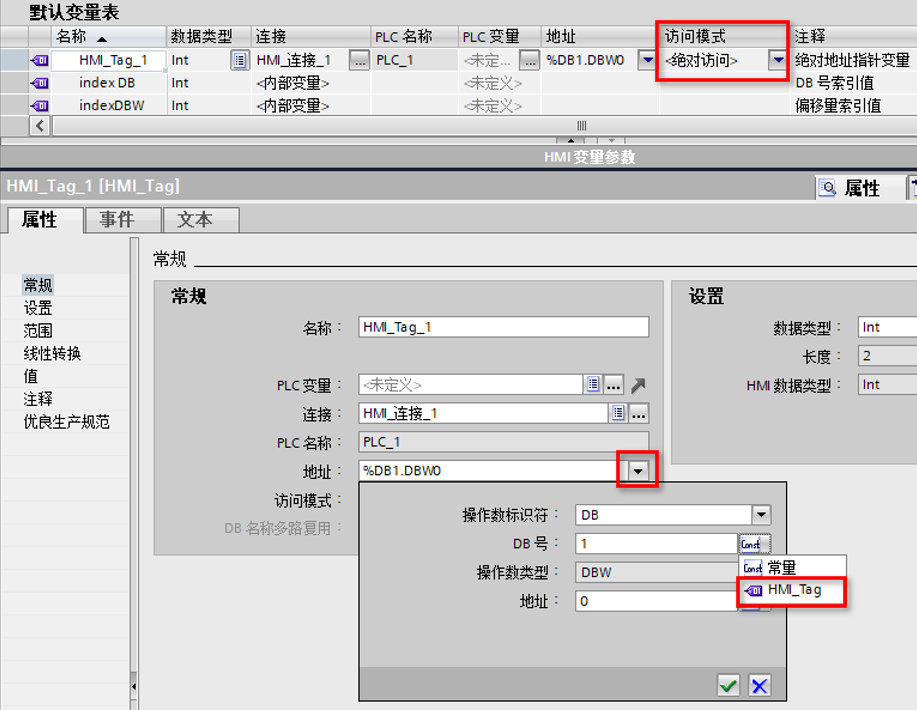

（2）组态绝对地址多路复用变量，点击地址属性中的黑三角，在弹窗中为DB号，选择HMI_Tag模式。

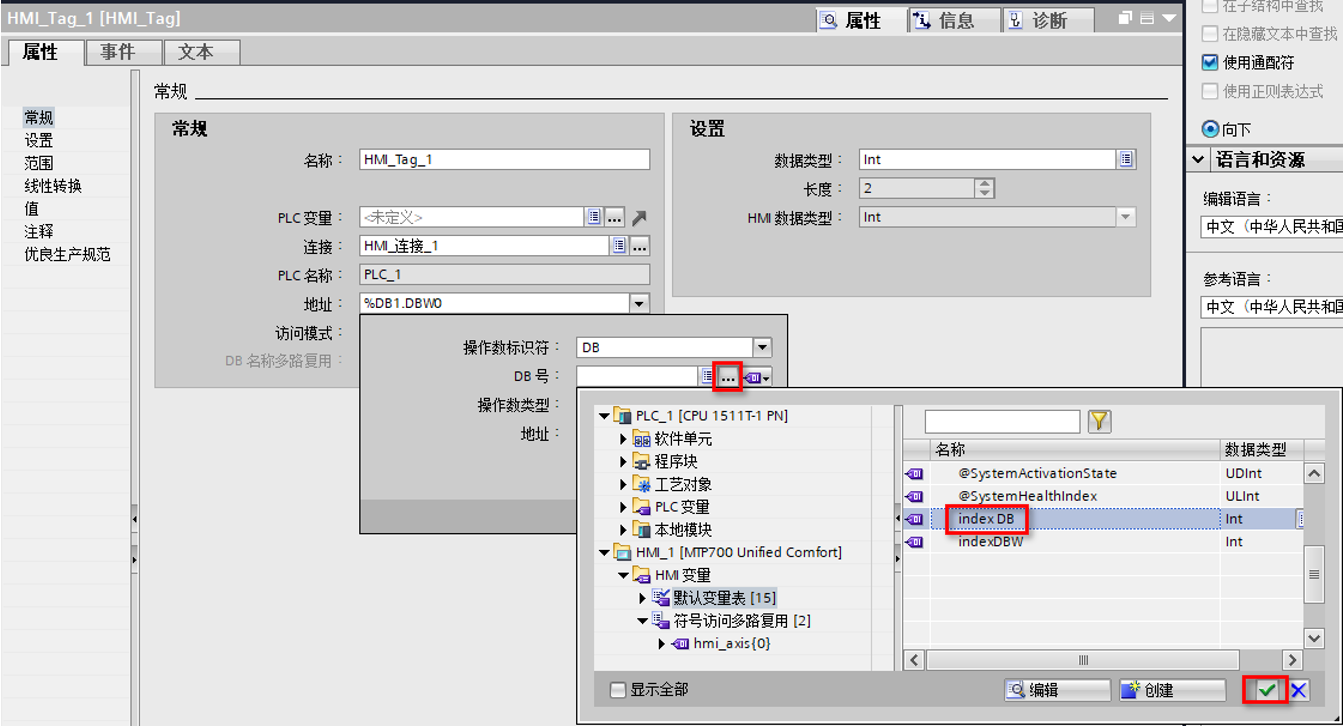

（3）在第2步骤的弹窗中为DB号分配变量。

（4）重复第2步骤和第3步骤，为地址分配变量。

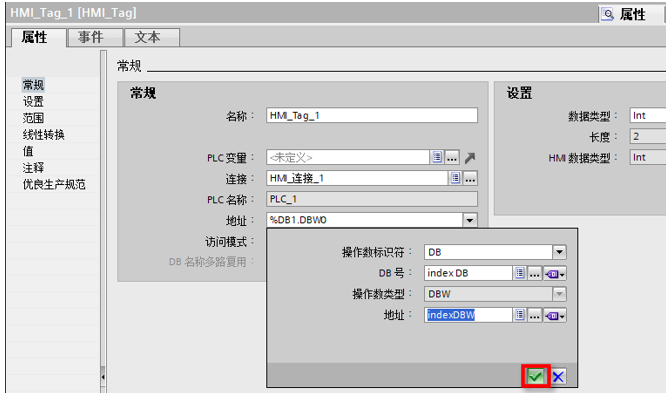

（5）完成绝对地址的多路复用变量的组态。
