与 S7-1500 R/H PLC 以太网通信

1. 基本介绍

本章节主要介绍 Unified 面板(包含 Unified 精简面板和 Unified 精智面板，以下简称“HMI”)如何与 S7-1500 R/H PLC(以下简称“PLC”)组态集成连接。如果HMI 设备版本高于 V17.0.0.0，PLC 设备是 S7-1500R/H PLC(固件版本高于V2.9)，在本教程的基础上还应该参考《安全通信的说明》章节的说明，进行安全通信的调试。

2. 组态集成连接

组态集成连接，项目中已经提前添加了 PLC 和 HMI 设备：

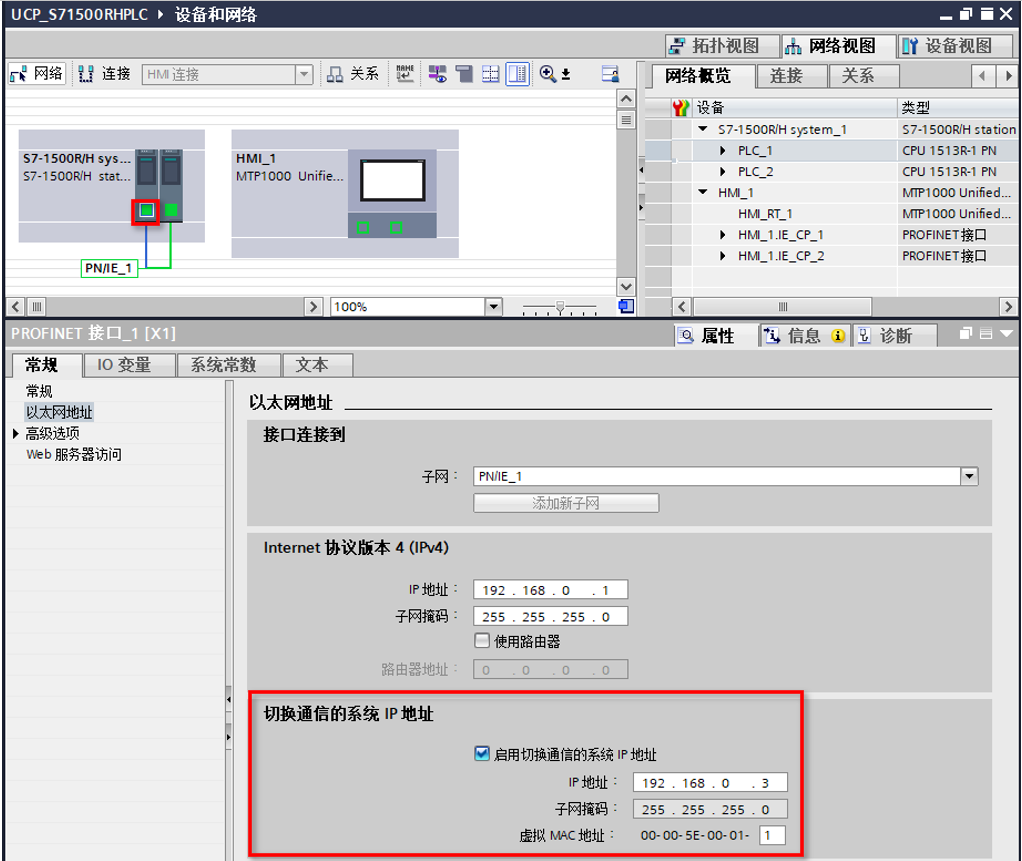

步骤1：S7-1500R/H PLC是博途平台的冗余系列的 PLC，需要设置 PLC 的系统 IP（HMI需要跟该系统IP建立通信关系）。在“设备和网络”中，选中 PLC 设备的网口，在属性中进行设置。

注意：虚拟MAC地址不要与系统中其它设备的MAC地址冲突。

步骤2：PLC 和 HMI 需要连接到同一个子网。连接到同一个子网有2种方法。

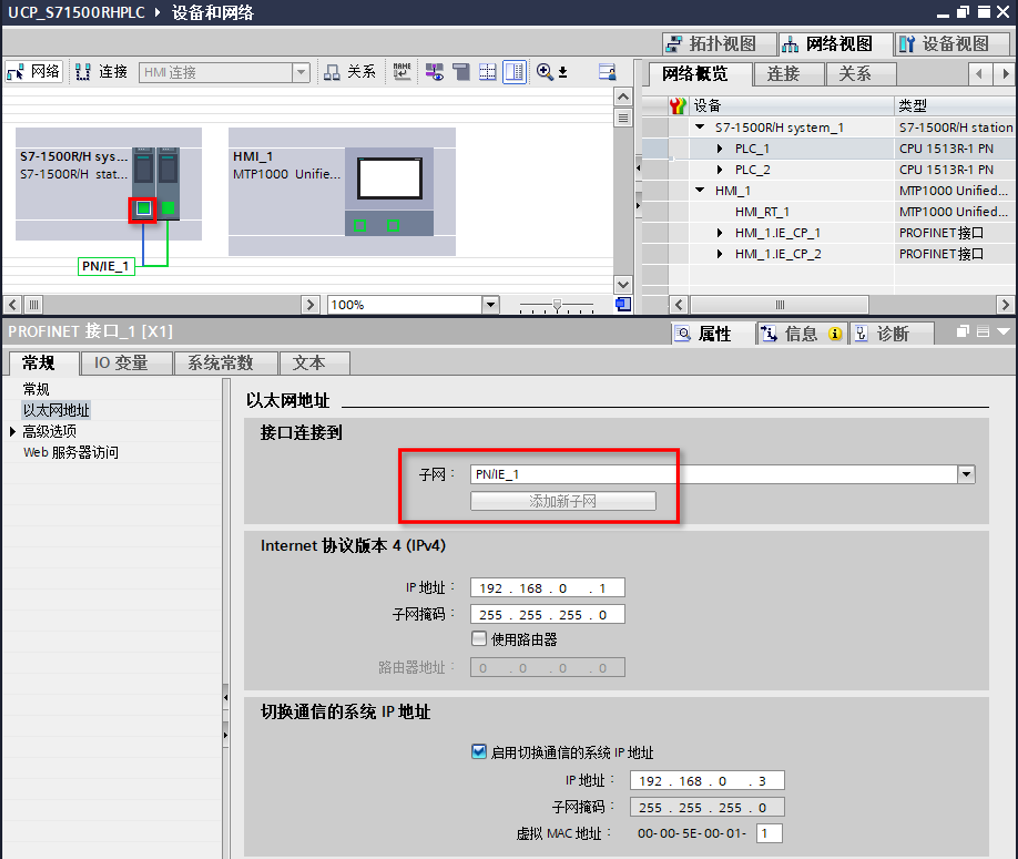

● 方法1： TIA Portal 添加的 S7-1500R/H PLC 设备的时候，会自动添加一个子网：“PN/IE_1”, 在“设备和网络”中点击左上角的“网络”，在 PLC 设备网口的属性中，可以查看该子网。

HMI 设备选择 PLC 连接的子网，例子中是“PN/IE_1”。

操作结果：

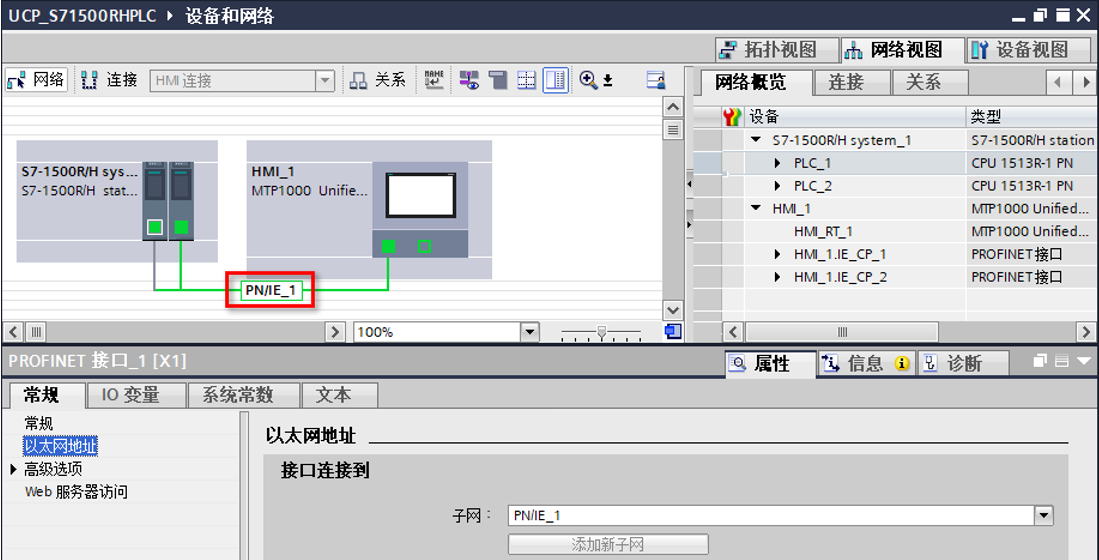

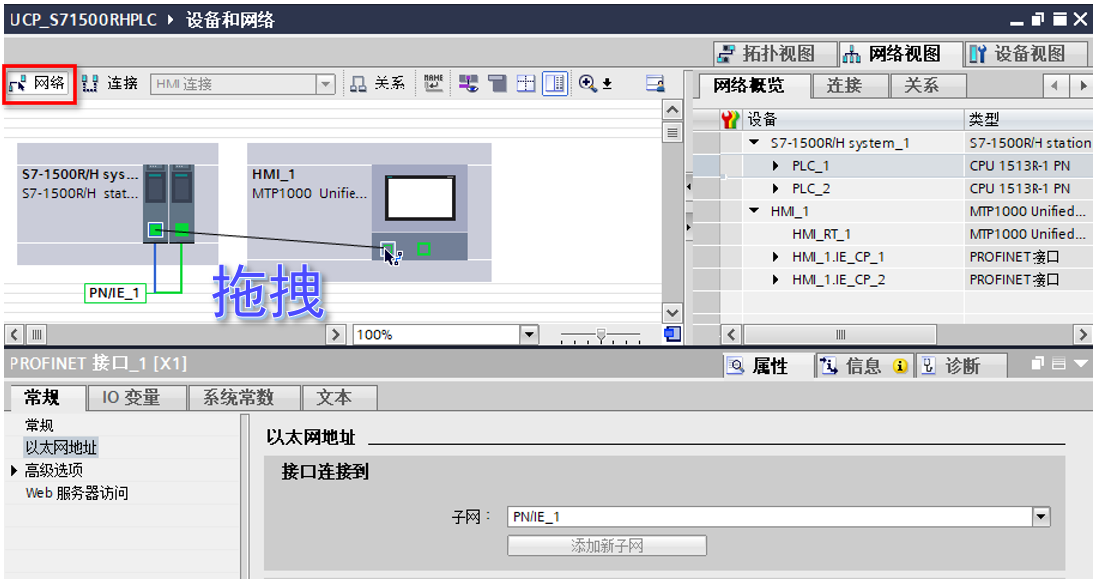

● 方法2：在“设备和网络”中点击左上角的“网络”，按住鼠标左键从 PLC 设备的网口拖拽到 HMI 侧的网口，然后松手，会显示创建了“PN/IE_1”。

操作结果：

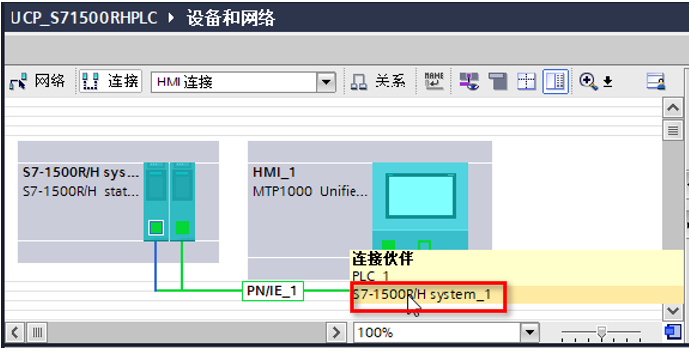

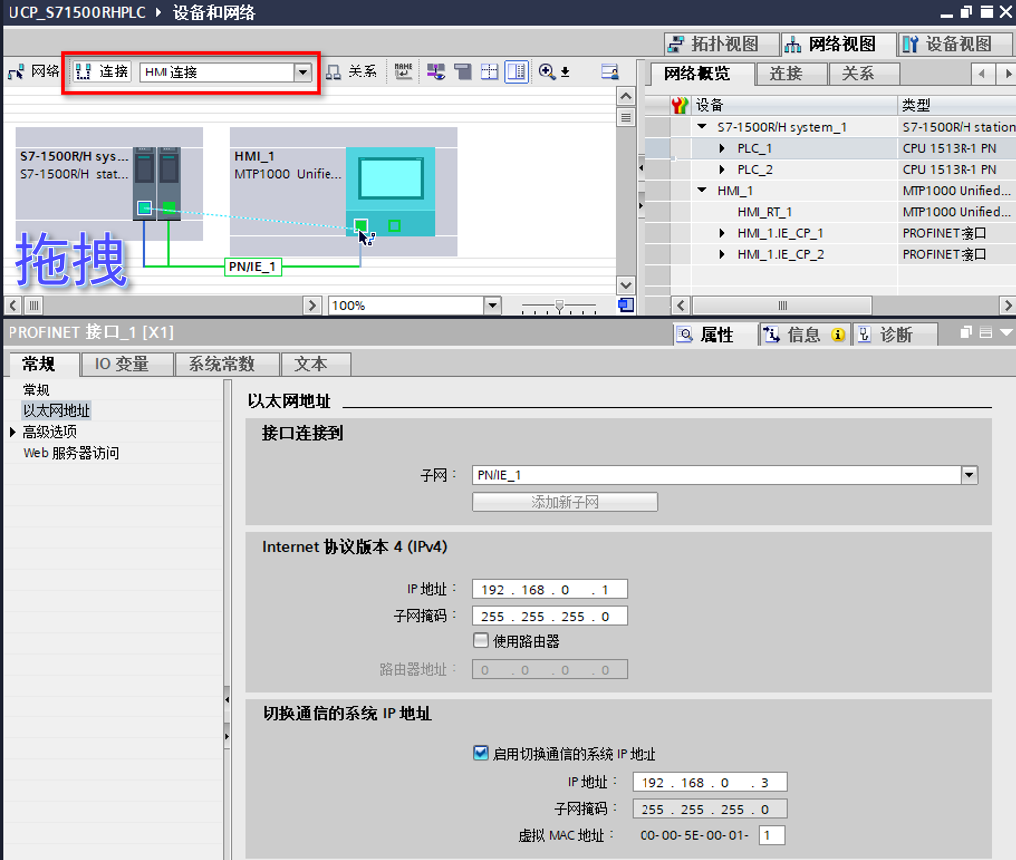

步骤3：创建 HMI 与 PLC之间的集成连接，在“设备和网络”中点击“连接”，保持默认的“HMI 连接”，按住鼠标左键从 PLC设备的网口拖拽到HMI侧的网口，然后松手，会弹出一个淡黄色的选择连接伙伴的弹窗，选择冗余系统的名字，如下图。TIA Portal 软件会自动创建集成连接，并且自动命名。

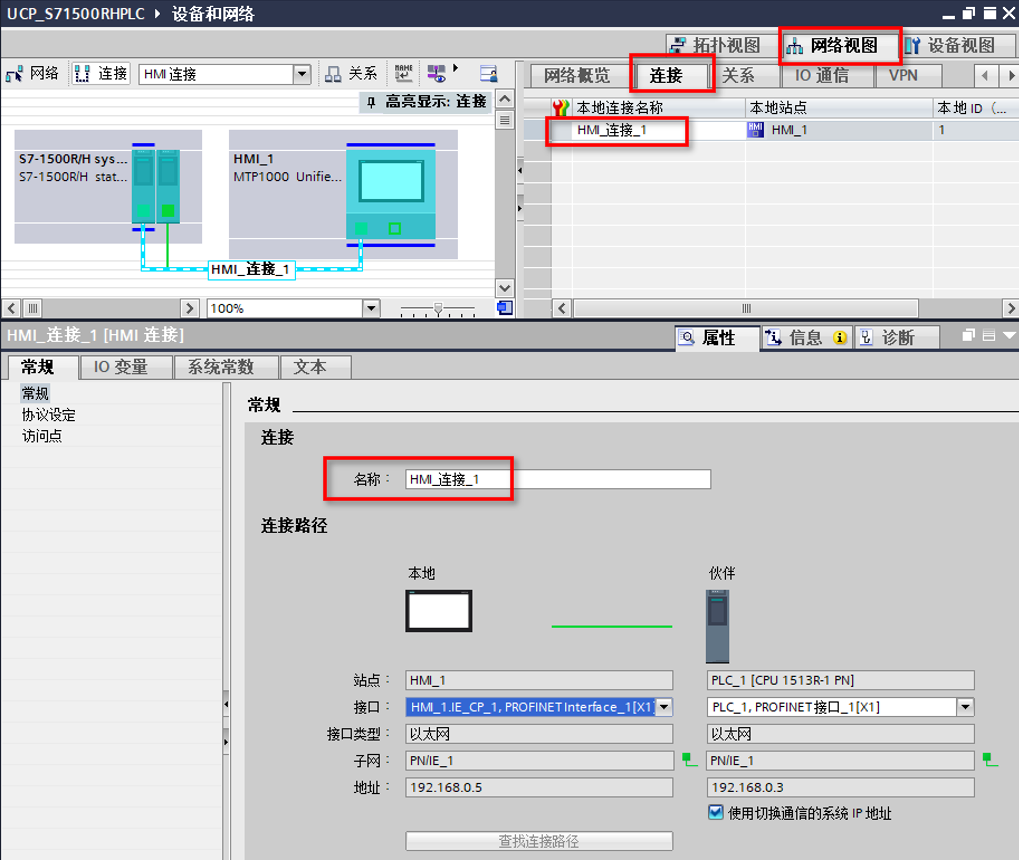

可以在网络视图中看到已经创建了 HMI 连接。在右侧的“连接”选项卡中，可以看到创建的连接，点击新创建的连接，可以在属性卡中看到连接的具体属性：

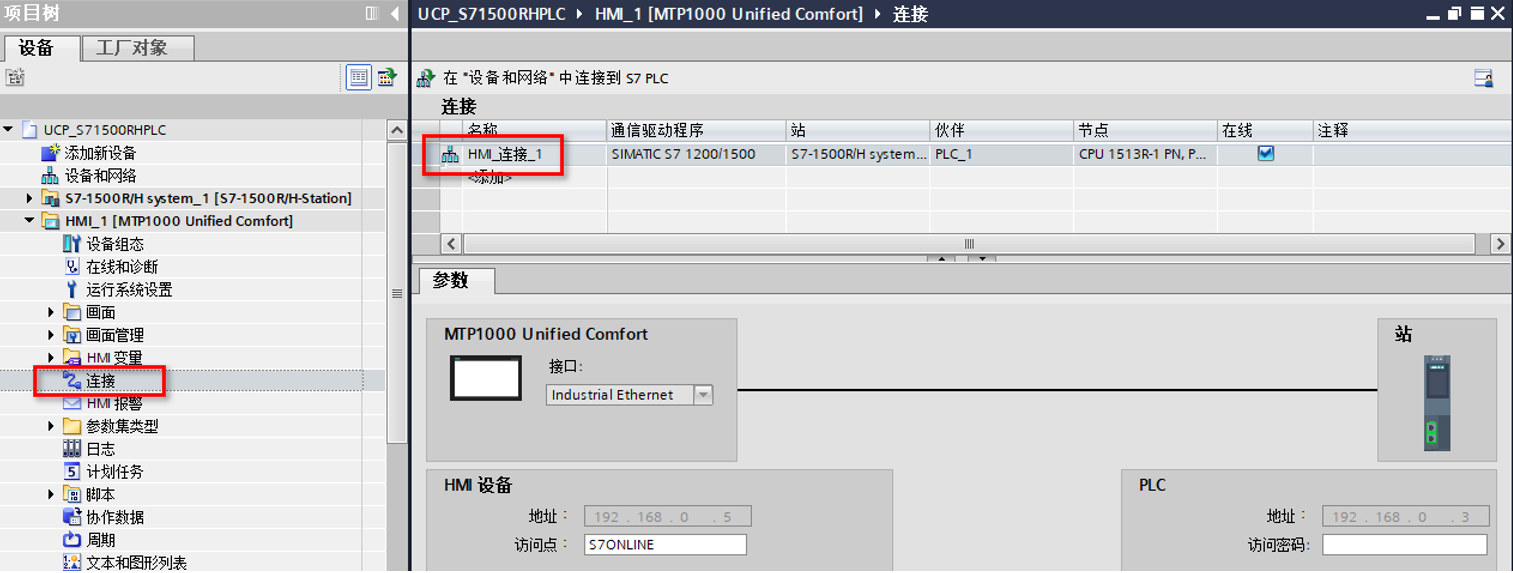

步骤4：可以在 HMI 设备的“连接”中查看创建的 HMI 连接信息。

步骤5：如果 HMI 需要和多个 PLC 创建集成连接，为其他 PLC 重复步骤1到步骤3即可。

3. 通信常见故障调试

从 TIA Portal V17 开始，PLC 和 HMI 设备之间支持安全通信，安全通信的调试方法可以参考《安全通信的说明》章节的说明。

请注意以下故障信息：

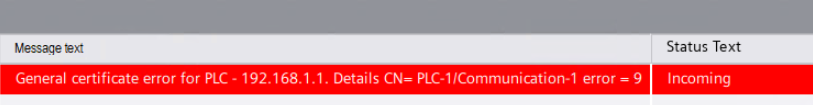

HMI 设备上可能会显示一般证书错误的系统消息，消息文本如下：

• "General certificate error for PLC - [IP address of the controller]. Details CN= [Name of the certificate holder] error = 9"

已知原因：

Unified 面板与 PLC 之间安全通信，如果面板的系统时间不在 PLC 证书的有效期内，会有该报警产生。

按照下面的步骤检查证书的有效期：

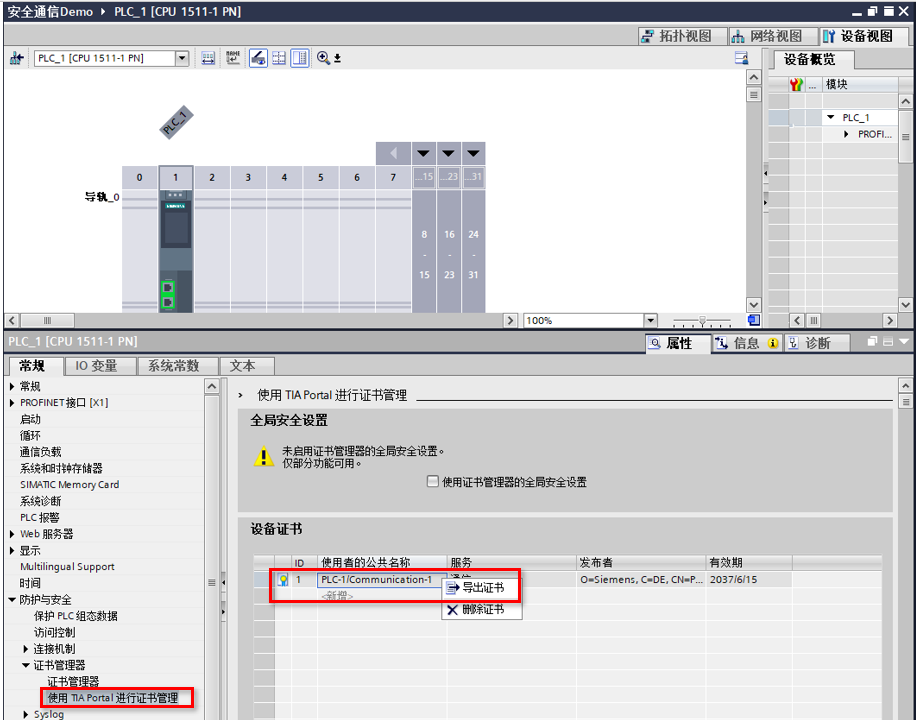

步骤1：选择 PLC，通过弹出菜单打开其属性，在“常规”选项卡中选择“防护与安全>证书管理器>使用 TIA Portal 进行证书管理”，选中证书，右键菜单中导出证书。

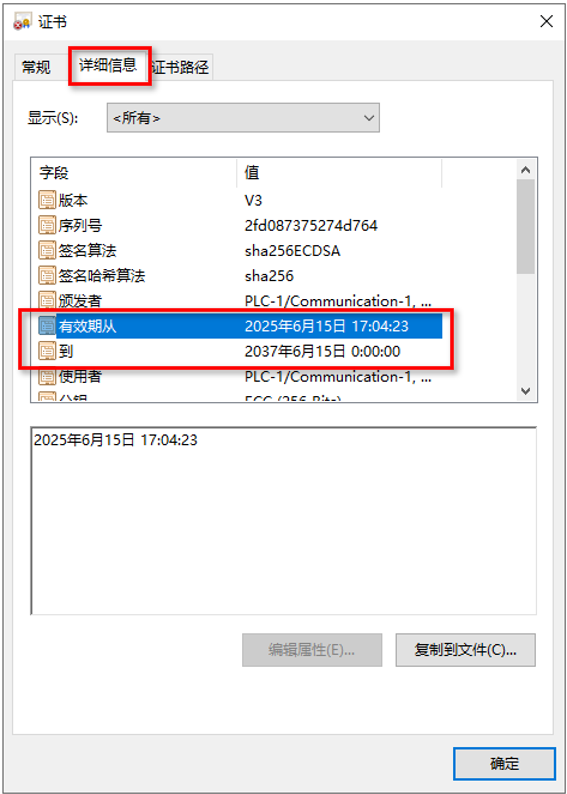

步骤2：打开导出的证书，查看证书有效期。

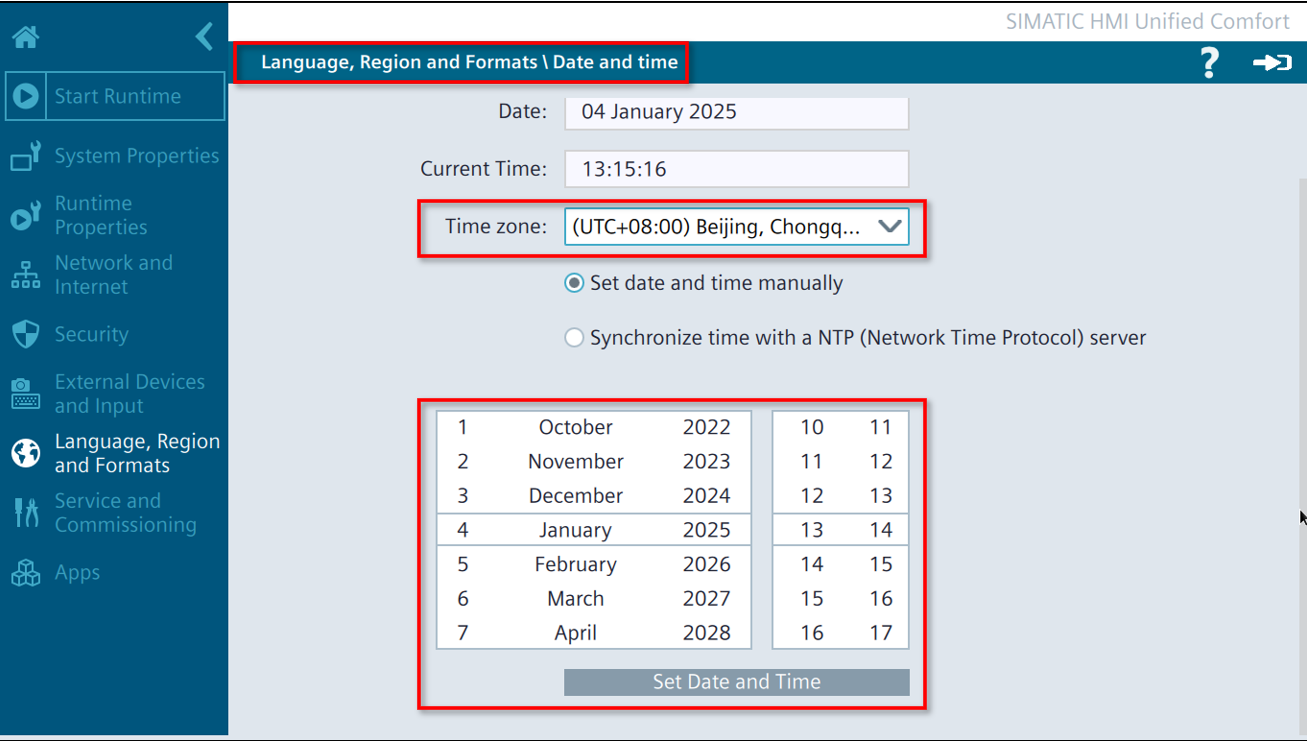

步骤3：确保 Unified 面板的系统时间在 PLC 证书的有效期内，可以通过以下方式调整 Unified 面板上的时间，建议调整为当前的时区和时间。

也可以参考下边的文档：

将 WinCC Unified 精智面版 V17 或更高版本连接到 PLC S7-15xx/S7-12xx（固件2.9、4.5）或软件控制器（固件21.9）时，如何修复常规证书错误？

https://support.industry.siemens.com/cs/cn/en/view/109800515/zh
