PLC 控制 HMI 用户的登录和注销

1. 基本介绍

精简和精智等系列的传统面板可以通过作业信箱的23和24号作业实现PLC User用户的登录和注销的功能。借助这个功能，PLC可以控制HMI更改登录用户。Unified精智面板有没有类似的功能呢？答案是肯定的，TIA Protal V19 Upd2 以后的版本，增加了“设置本地用户”的系统函数，可以实现类似的功能。

注意：Unified 精简面板目前不支持该功能。

2. 组态方法

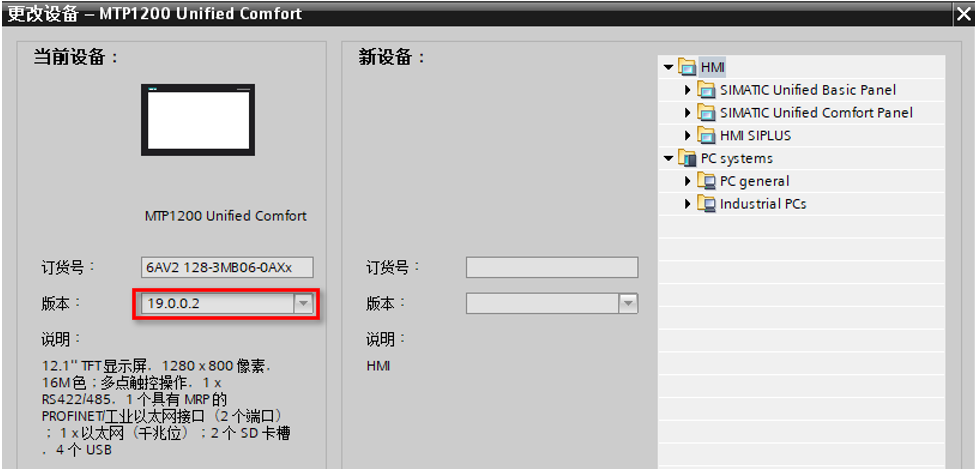

步骤1：检查组态的 Unified 精智面板的设备版本，需要使用19.0.0.2及以上的版本。

注意：需要软件版本为WinCC Unified V19 Update2 或更高且HMI设备的固件版本为 19.0.0.2 或更高才支持该功能。

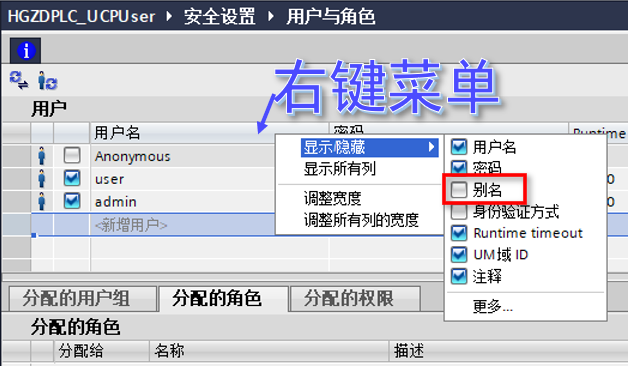

步骤2：在用户列表中显示“别名”列。

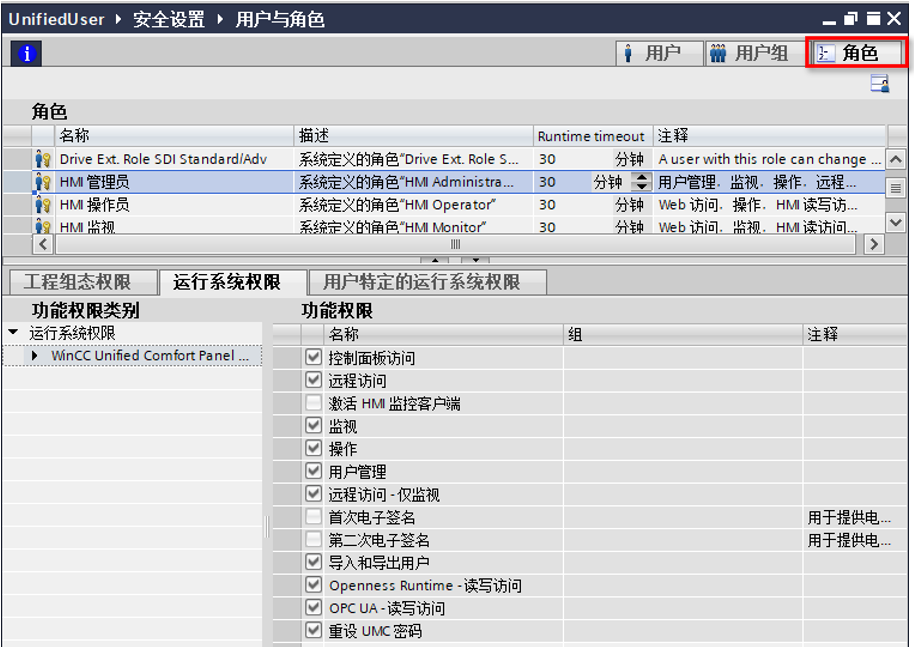

步骤3：创建2个用户，分别是 admin 和 user 用户，然后将 admin 的用户角色分配为“HMI 管理员”，user 的用户角色分配为“HMI 操作员”。角色的作用是用来对权限进行分组。

HMI 管理员角色：用户管理、监视、操作等权限

HMI 操作员角色：监视、操作等权限

关于用户与角色的功能，请参考下边的教程：

WinCC Unified V20用户管理：

https://1847.siemens.com.cn/course/detail/1/1811475/7449

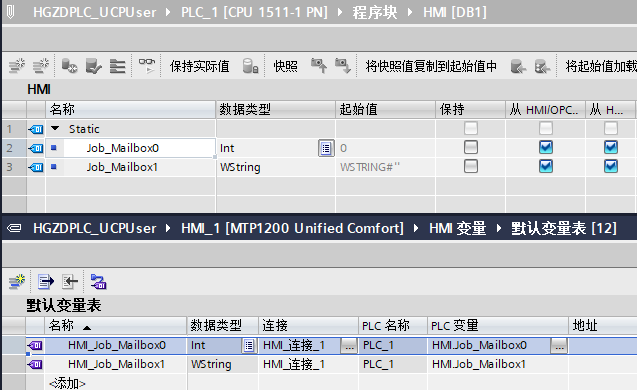

步骤4：添加 PLC 与 HMI 变量，作为 PLC 给 HMI 发送作业号的载体。这里用两个变量来举例，Int 类型变量“HMI_Job_Mailbox0”用来传递登录和注销指作业代码，WString 类型变量“HMI_Job_Mailbox1”用来传递用户的别名。

步骤5：画面上添加 IO 域对象，关联变量“HMI_Job_Mailbox0”。

步骤6：在步骤5中 IO 域的过程值更改事件中添加JS脚本。参考传统面板作业信箱功能中的定义，该代码工程师可以根据实际情况自定义。

HMI_Job_Mailbox0 作业号含义：

作业号23：登录变量“HMI_Job_Mailbo1”中指定的用户

作业号24：注销用户

• 编写 JS 脚本，如下图所示。需注意 JS 脚本是严格区分大小写的。

登录代码，举例参考：

let tagJob = Tags("HMI_Job_Mailbox0"); //读取作业号

let tagJobValue = tagJob.Read();

switch (tagJobValue) {

case 23: //登录

HMIRuntime.UI.UserManagement.SysFct.SetLocalUser(HMIRuntime.Tags.SysFct.CreateGetAndClearTagCommand("HMI_Job_Mailbox1"));

tagJob.Write(0);

break;

case 24: //注销

HMIRuntime.UI.SysFct.LogOff();

tagJob.Write(0);

break;

default: //未知作业号

tagJob.Write(0);

break;

}

注销代码，举例：

HMIRuntime.UI.SysFct.LogOff();

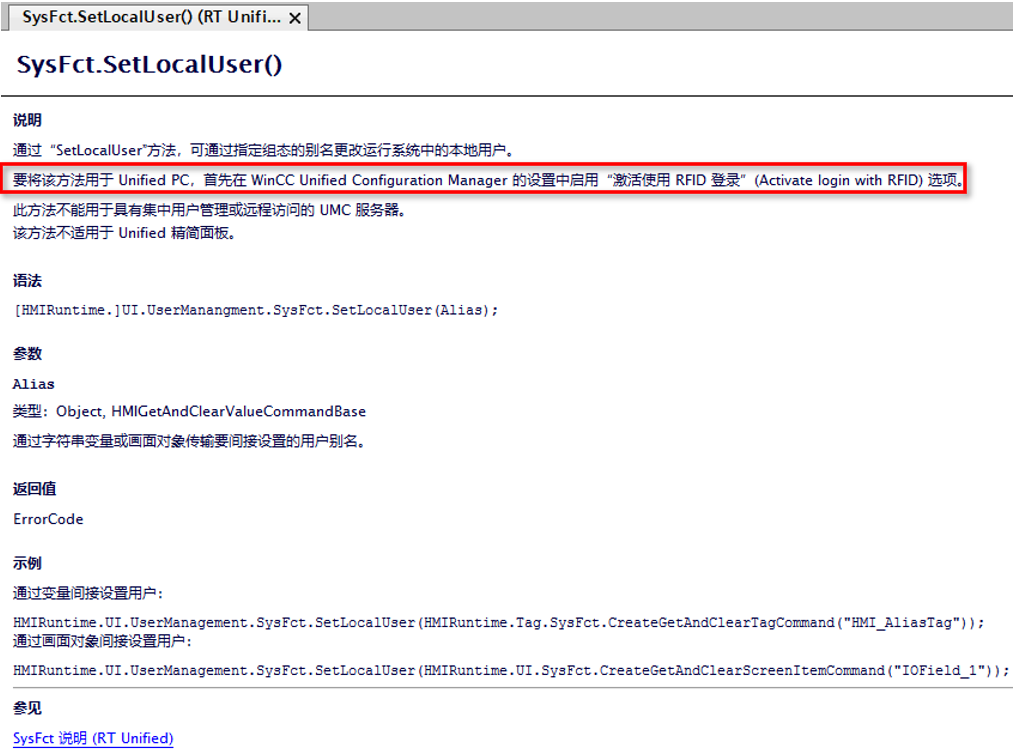

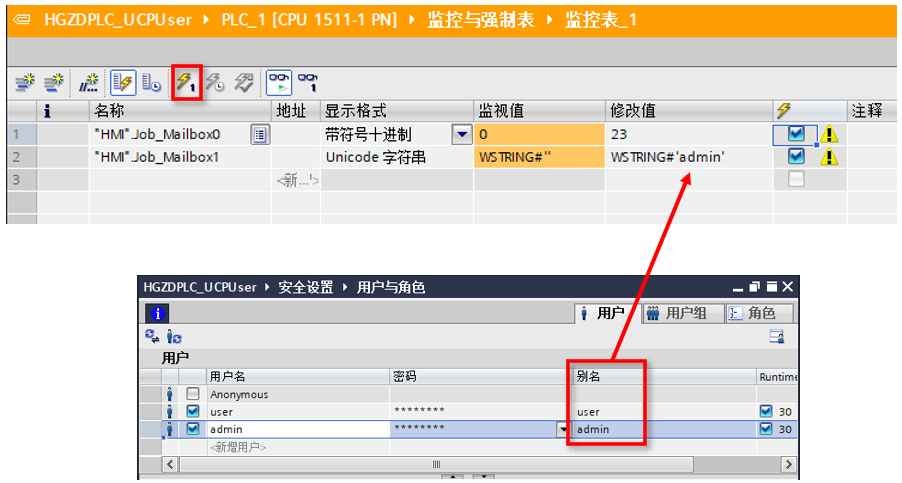

步骤7： PLC更改 HMI_Job_Mailbo1变量的数值时会触发 JavaScript 脚本的执行，然后通过脚本中的具体逻辑实现用户的登录和注销功能。其中登录用户的功能通过 HMIRuntime.UI.UserManagement.SysFct.SetLocalUser() 函数实现，注销用户的功能通过 HMIRuntime.UI.SysFct.LogOff() 实现。如图，变量"HMI".Job_Mailbox1 赋值“admin”,变量"HMI".Job_Mailbox0赋值数值23，HMI 的admin用户就会登录。

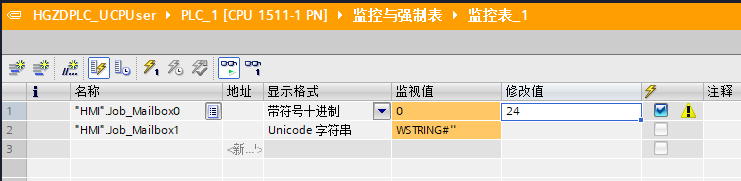

如图，"HMI".Job_Mailbox0 赋值数值 24，HMI 会注销登录的用户。工程师可以根据实际情况在 PLC 中编写逻辑控制 HMI 用户的注销与登录。

3. 调试注意事项

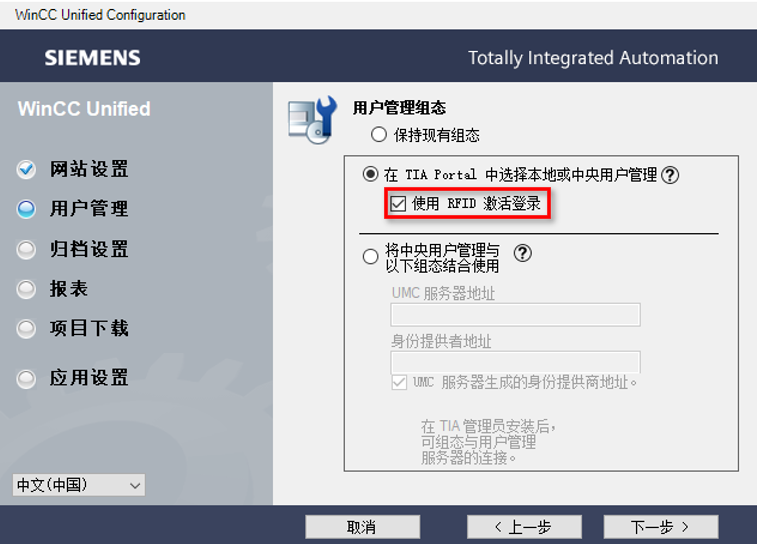

Unified 精智面板仿真或者 WinCC Unified PC 项目运行时使用该功能，需要在 WinCC Unified Configuration Manager 的设置中启用“激活使用RFID登录”(Activate login with RFID)选项。
