HMI 变量的起始值和替换值

1. 变量起始值

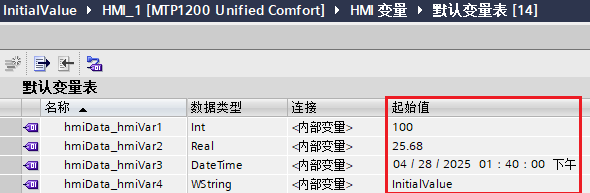

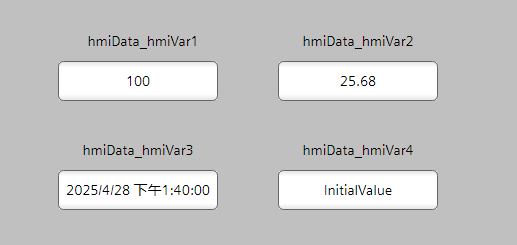

• 在HMI变量表定义的变量属性中可以设置起始值，从而运行系统启动时会以起始值显示数据。如下图所示。

2

• 如果未组态起始值，则在启动运行系统时该变量的值为0。

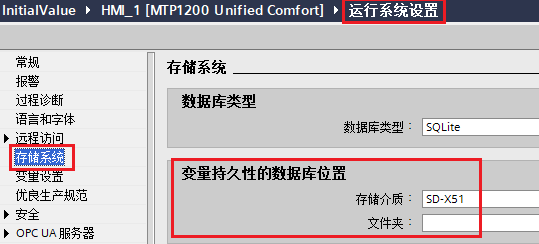

• 使用“保持”设置指定在运行系统关闭时是否仍保留变量值。在重新启动运行系统时，保存的值将作为起始值。

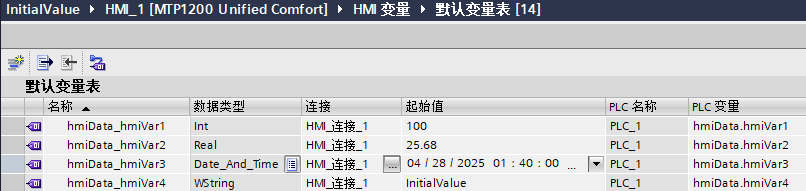

• 对于外部变量，HMI和PLC建立连接后变量的起始值会被PLC中的数值所覆盖。
• 项目运行时点击IO域输入新值的话也会覆盖起始值。

2. 变量替换值

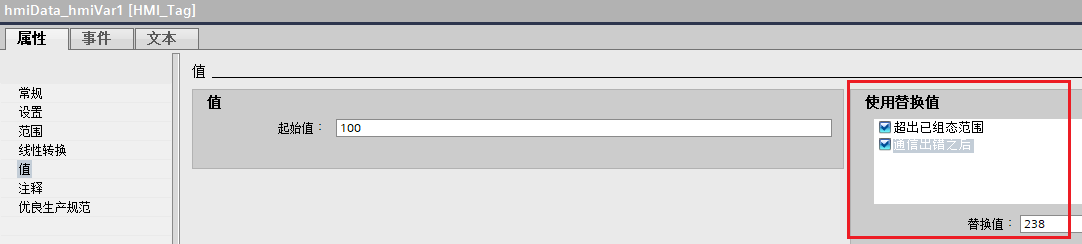

在HMI变量表定义的外部变量属性中还可以设置“替换值”，如下图所示。

替换原则：

实际效果演示：

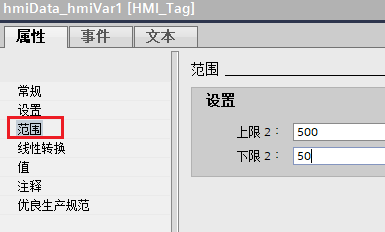

• 设置变量的范围（上限2和下限2）

• 设置变量范围后的替换值的范围必须在限值范围内。如果替换值在变量的限值值范围之外，编译会报错。

• 变量实际值在范围之内时的显示情况

• 变量实际值在范围之外时的显示情况（数值大于变量范围上限）

• 变量实际值在范围之外时的显示情况（数值小于变量范围下限）

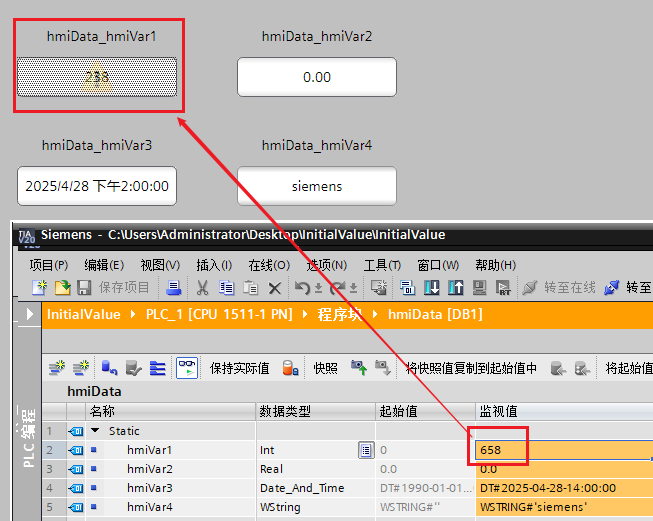

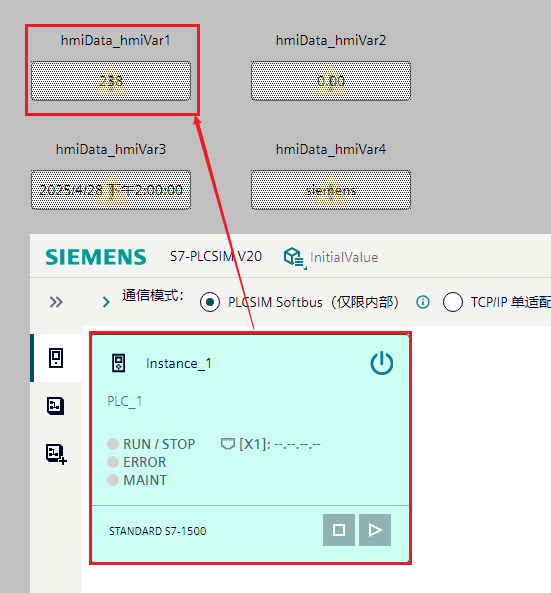

• 通信出错之后的显示情况
