安装规范、注意事项及常见异常处理

安装规范、注意事项

S200 驱动器安装规范及注意事项

1、安装位置

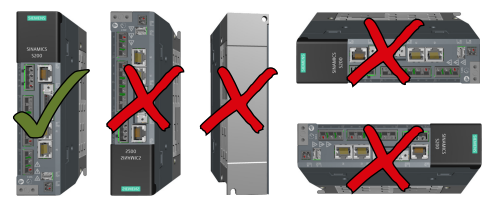

驱动器仅支持垂直安装。驱动器垂直安装时，集成的操作面板应朝向上方。

注意：

安装位置错误时，驱动器可能会过热并因此损坏。只允许在规定的安装位置上安装驱动器。

2、最小间距

保持以下最小安装间距。驱动器不含内置风扇时，应在驱动器上方安装风扇，保证驱动器的充分散热。

所有尺寸均以毫米为单位。

电机安装规范及注意事项

1FL2 电机仅支持法兰安装。电机可以采用三种安装方向，如下图所示。

注意：

•用溶剂去除防锈剂时，如果轴密封圈接触到溶剂，则可能会损坏。避免溶剂接触到轴密封圈。

•轴伸上的径向跳动误差和轴向力会损坏电机。安装电机时确保轴伸上不会出现径向跳动误差和产生轴向力。

平键安装规范及注意事项

按照如下步骤将平键装入键槽内：

1. 将平键（①）安装在键槽（②）中，使平键与键槽紧贴。西门子建议在轴伸下放置一个 V 形 垫块（③）作为支撑物。

2. 使用一根铜条将平键敲入键槽内。

注意：

严禁用敲击的方式将键装入键槽内；否则可能损坏轴承。注意平键的安装方向。 安装键时要避免敲击键槽或轴伸。

使用拖链敷设电缆（仅用于 MOTION-CONNECT 380）

按照以下步骤，使用拖链敷设电缆：

1. 敷设电缆。

– 使用网套将外径或材质不同的电缆分隔开。

– 在网套中均匀敷设电缆，确保操作过程中电缆的位置不会改变。

– 根据电缆的重量和尺寸，使电缆对称分布。

– 确保拖链中的电缆未扭曲缠绕。

– 在将预装配电缆插入拖链中时，不要拉拽连接器，否则会损坏抗拉保护装置或电缆夹 持装置。

2. 移动电缆。

– 将电缆松弛地敷设在拖链中，电缆必须能自由活动，特别是在拖链的弯曲半径处。

– 遵循规定的最小弯曲半径。

3. 固定电缆。

– 确保拖链中的电缆是可自由活动的。

– 必须在电缆不活动部位的两端安装电缆固定装置，适当远离活动部位的每个端点。
