与第三方 PLC Modbus TCP/IP 通信

1. 基本介绍

本章节主要介绍了 Unified 面板(包含 Unified 精简面板和 Unified 精智面板，以下简称“HMI”)使用 Standard Modbus TCP/IP 协议（以下简称“Modbus TCP/IP”）跟第三方 PLC（PLC 支持 Standard Modbus TCP/IP 协议，可以作为 Modbus TCP/IP 的服务器，以下简称“Modbus控制器”）通信的方法。

Unified 面板可以通过 Modbus TCP/IP 协议实现与 Modbus 控制器的连接。

通信双方设备的角色：

• Unified 面板作为 Modbus TCP/IP 协议的客户端设备。
• Modbus 控制器作为 Modbus TCP/IP 协议中的服务器设备。

2. 组态基于 Standard Modbus TCP/IP 协议的通信

本文以 S7-200 SMART（CPU ST60,固件版本V2.8）作为Modbus控制器，模拟第三方 PLC，举例说明：

步骤1：PLC 编程软件中，配置 Modbus 控制器，编写相关的程序。

S7-200 SMART 可以参考下边的文档，进行配置，编写 Modbus 服务器程序。

S7-200 SMART 做 Modbus TCP服务器配置

https://www.ad.siemens.com.cn/download/materialaggregation_581.html#-581

S7-200 SMART Modbus 服务器程序举例：

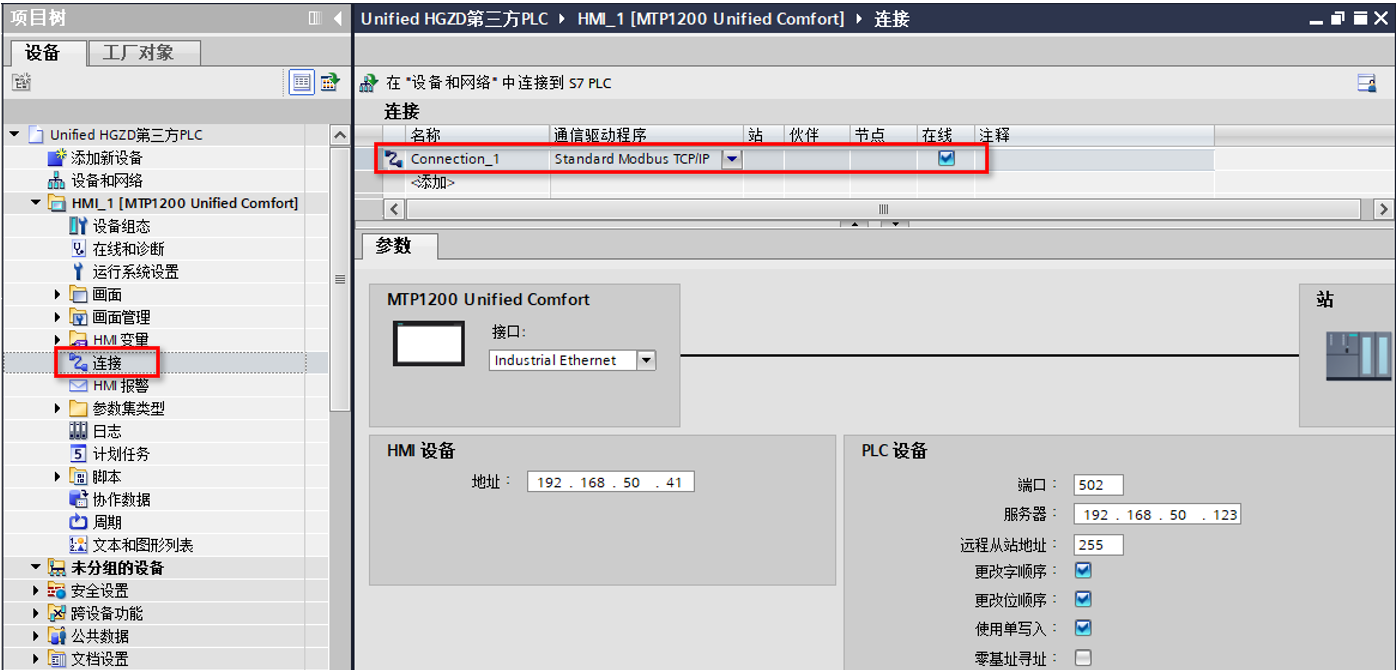

步骤2：Unified 面板项目中，添加通信连接。

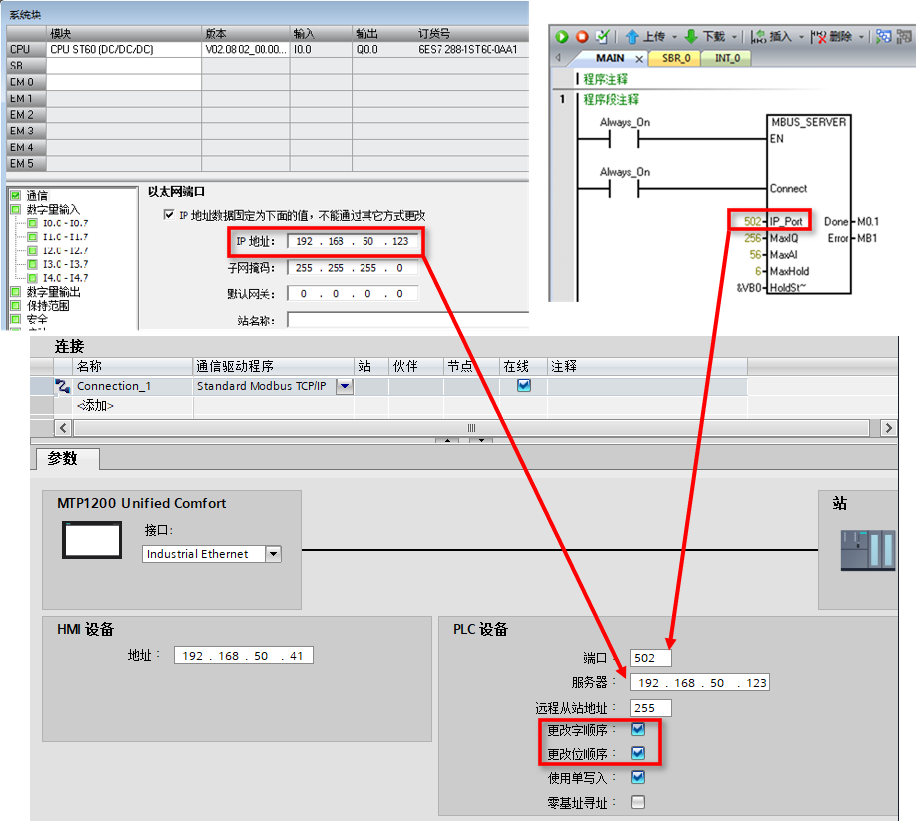

步骤3：根据 Modbus 控制器的参数配置通信连接的参数。

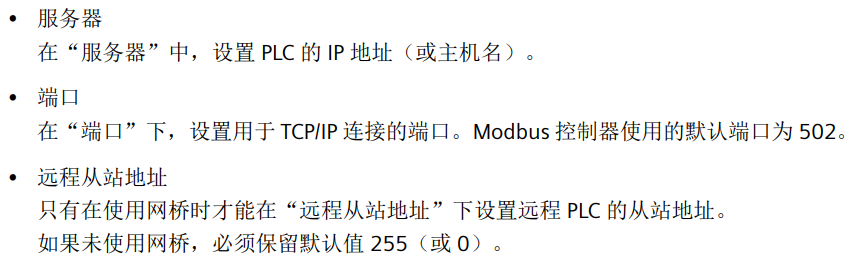

与 PLC 相关的参数：

更多参数的说明可以参考下边的章节：

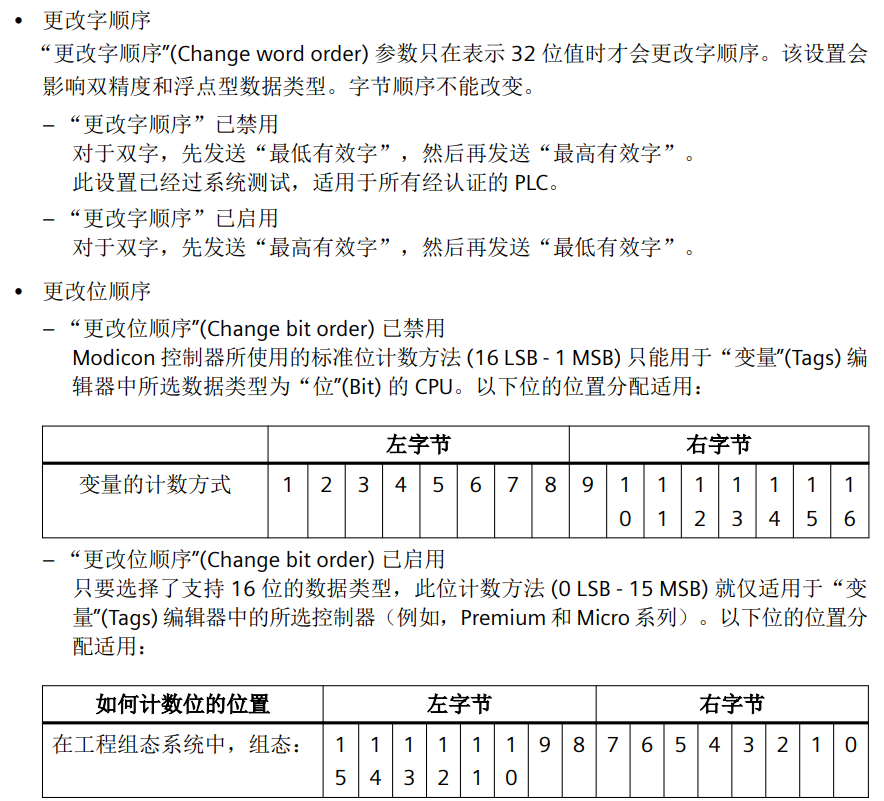

3.3 组态协议参数（标准Modbus TCP/IP）

https://cache.industry.siemens.com/dl/files/072/109976072/att_1302540/v1/CSP1WCCUzhCN_zh-CHS.pdf

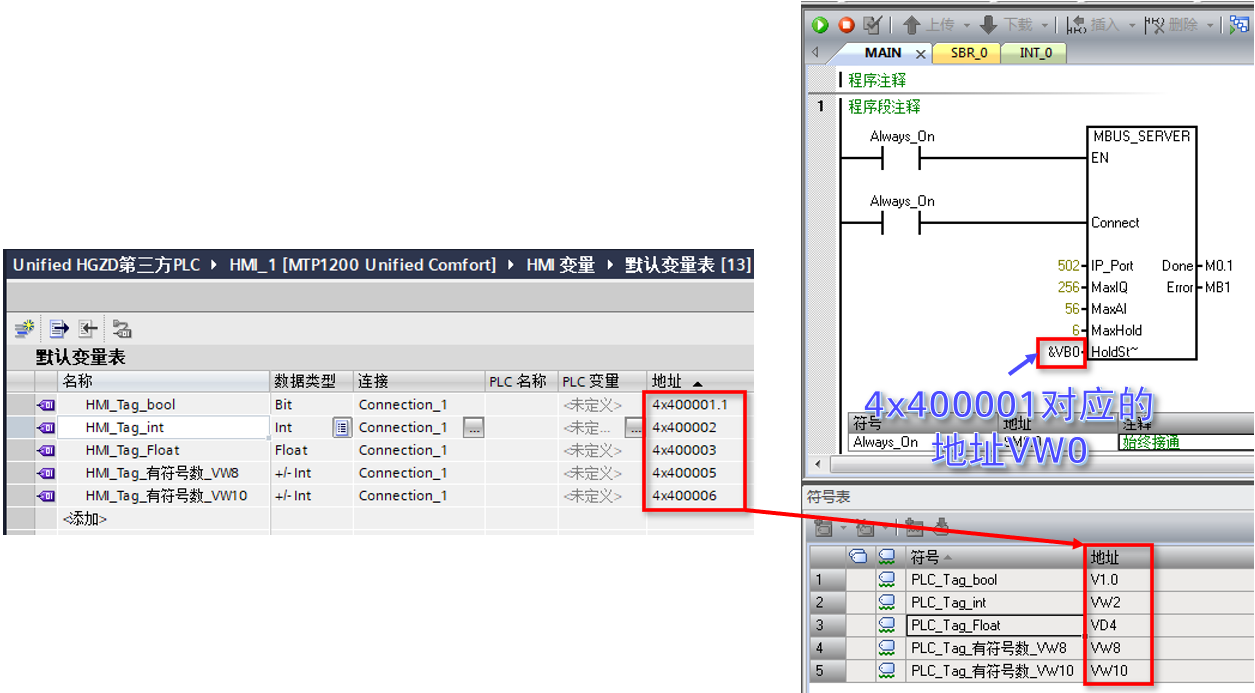

步骤4：Unified 面板项目中，添加要与 Modbus 控制器通信的 HMI 变量。Modbus 地址与 S7-200 SMART 地址对应关系，如下图。

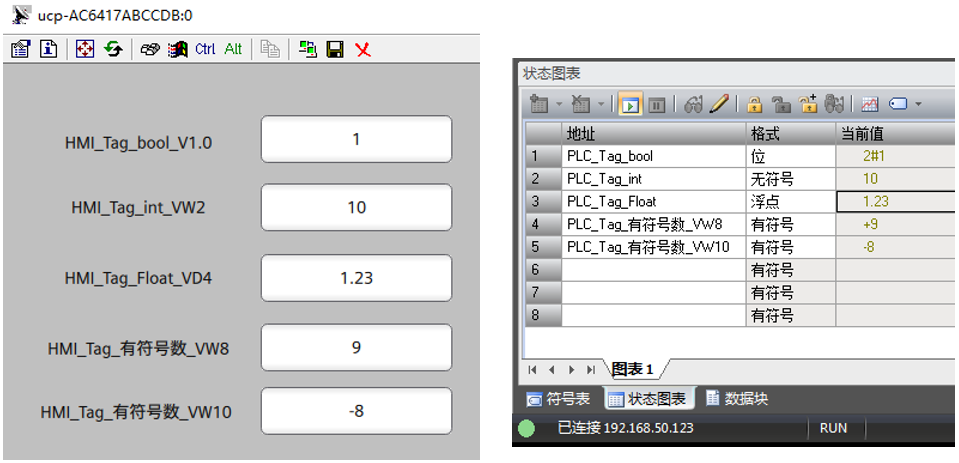

步骤5：分别下载项目，S7-200 SMART 使用状态图表，进行通信测试。

3. 测试设备与软件版本

Unified 精智面板设备版本：V20.0.0.2

博途软件版本：V20 Update3

S7-200 SMART 设备版本：V2.8

STEP7-MicroWIN SMART 软件版本：V02.08
