通信状态的判断

1. 基本介绍

本章节主要介绍 Unified 面板与 PLC 通信状态的判断方法。

2. 通信状态的判断

可以使用以下两种方法判断 Unified 面板与 PLC 通信状态是否正常：

方法1：Unified 面板可以使用报警控件显示通信相关的系统报警，可以判断通信状态。

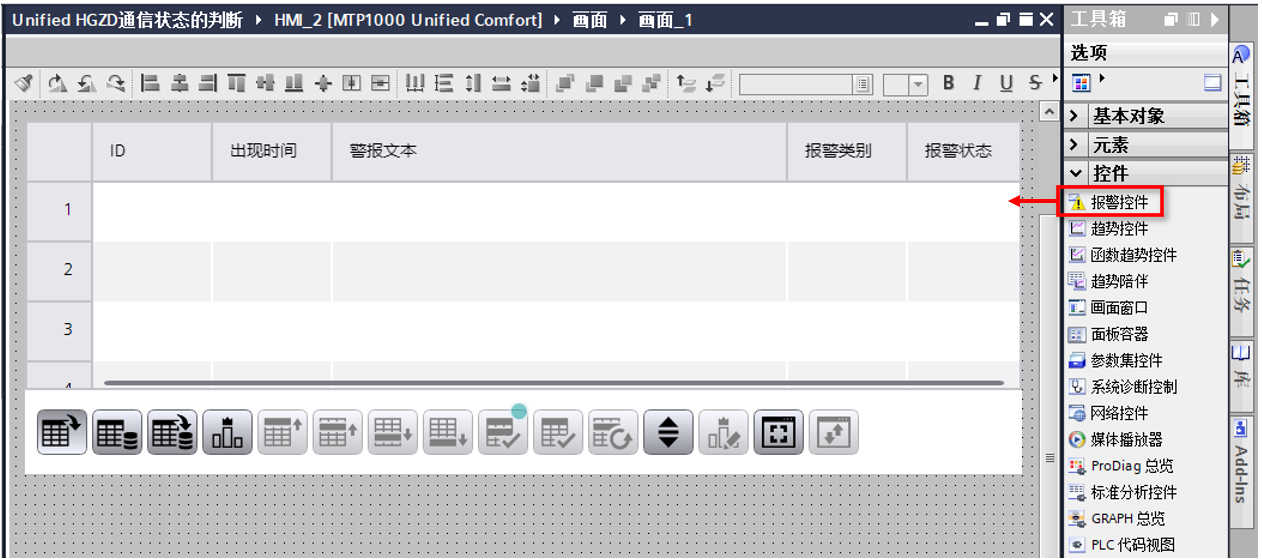

组态步骤：

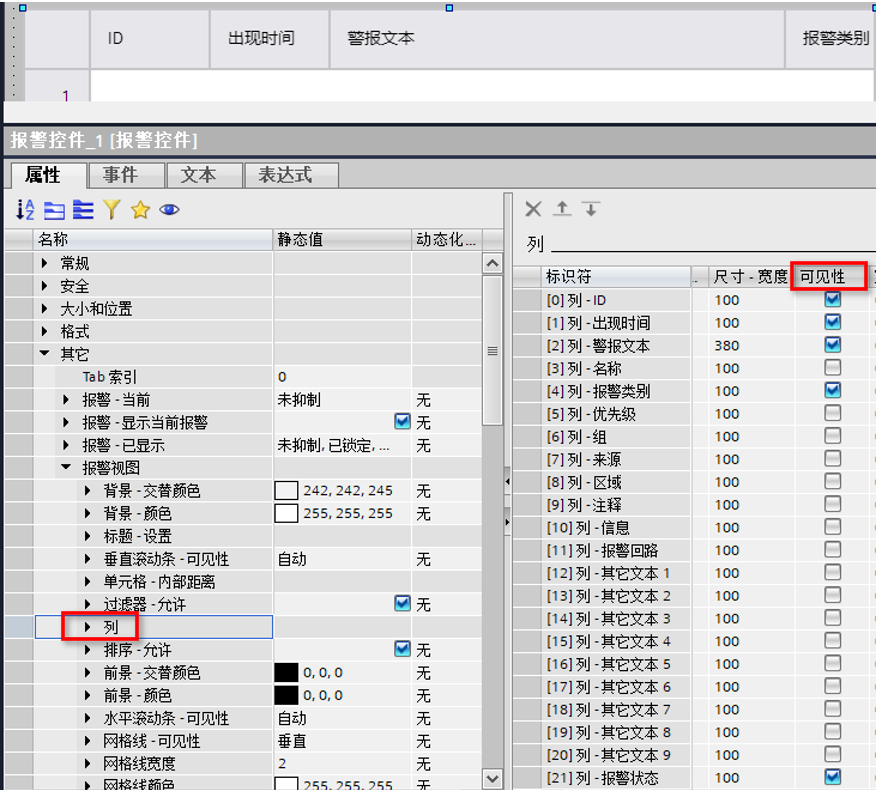

组态报警控件的属性，可以组态列的可见性，选择合适的可见列。

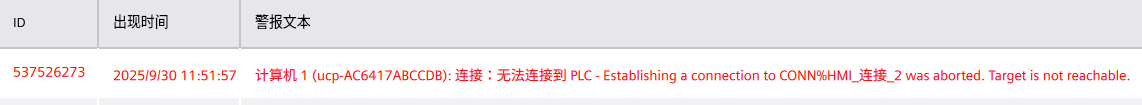

Unified 面板与 PLC 通信失败时，报警控件诊断结果举例：

如果出现此类通信相关的系统报警，请参考下边的教程检查组态、检查通信电缆等硬件。

SIMATIC Unified 面板常见问题大全：4与PLC通信

https://www.ad.siemens.com.cn/download/materialdetail_103.html#873

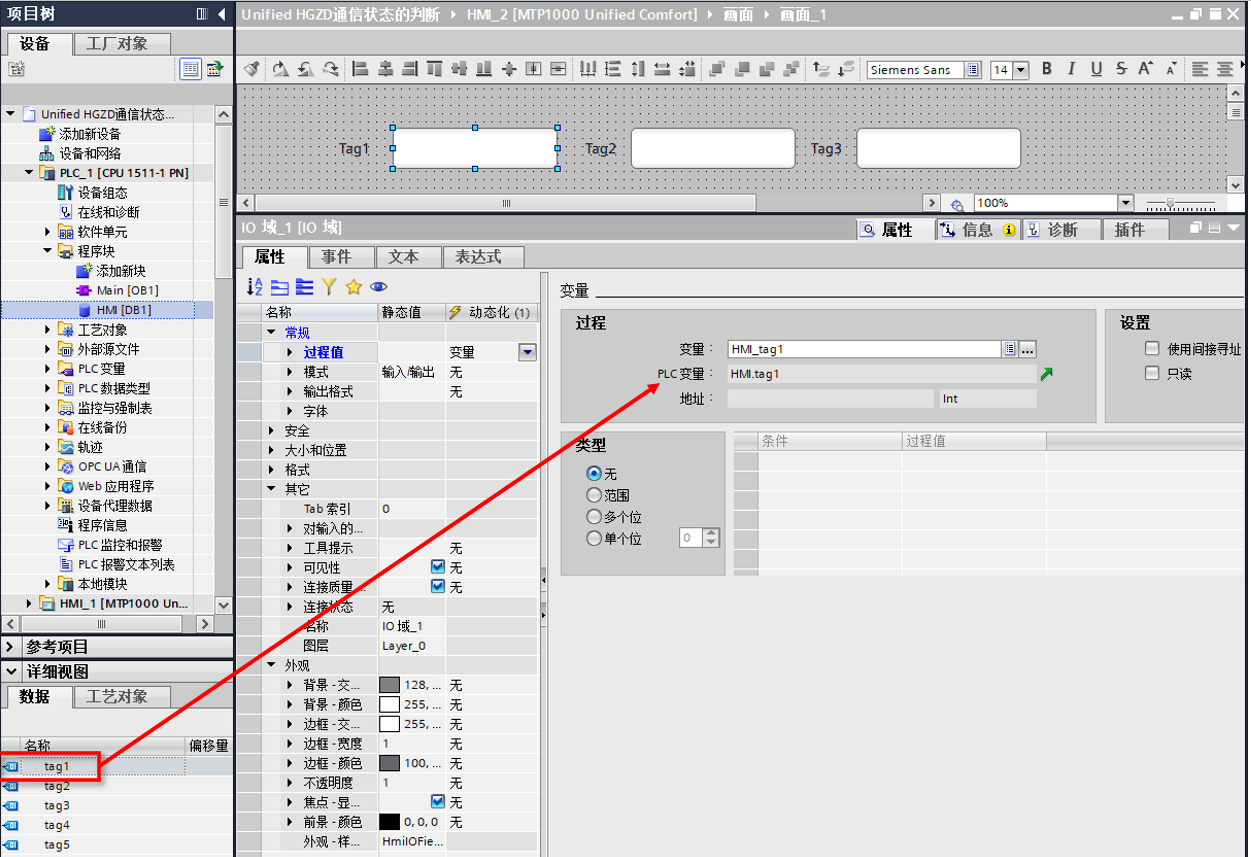

方法2：可以使用画面上关联外部变量的 IO 域判断通信状态。

组态步骤：

Unified 面板与 PLC 通信失败时，该 PLC 对应的外部变量的 IO 域显示黄色叹号：

如果遇到此类现象，结合方法1，可以准确判断出 Unified 面板与 PLC 的通信状态。

3. 测试设备与软件版本

Unified 精智面板设备版本：V20.0.0.2

博途软件版本：V20 Update3

S7-1500 PLC 固件版本：V2.9
