画面编号功能

1. 基本介绍

传统的精彩、精简和精智面板可以通过组态“画面号”区域指针功能以便 PL C读取 HMI 的画面编号。对于 Unified 面板来说，可以借助编写 JavaScript 脚本实现对应的功能。

2. 组态方法

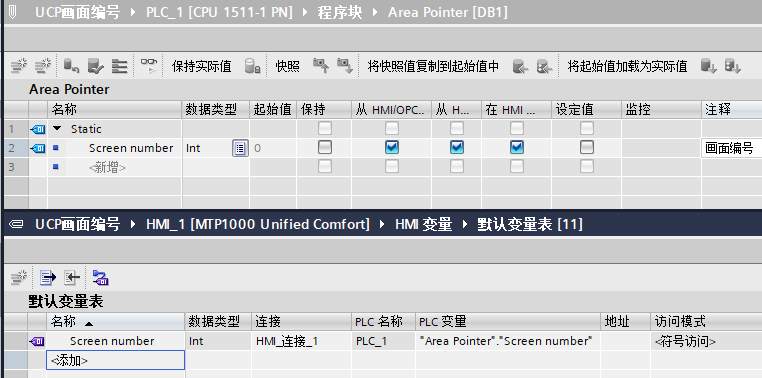

步骤1：在 PLC 的 DB 块中添加一个用来读取“画面编号”的 Int 类型变量，HMI 变量表中也创建对应的变量。

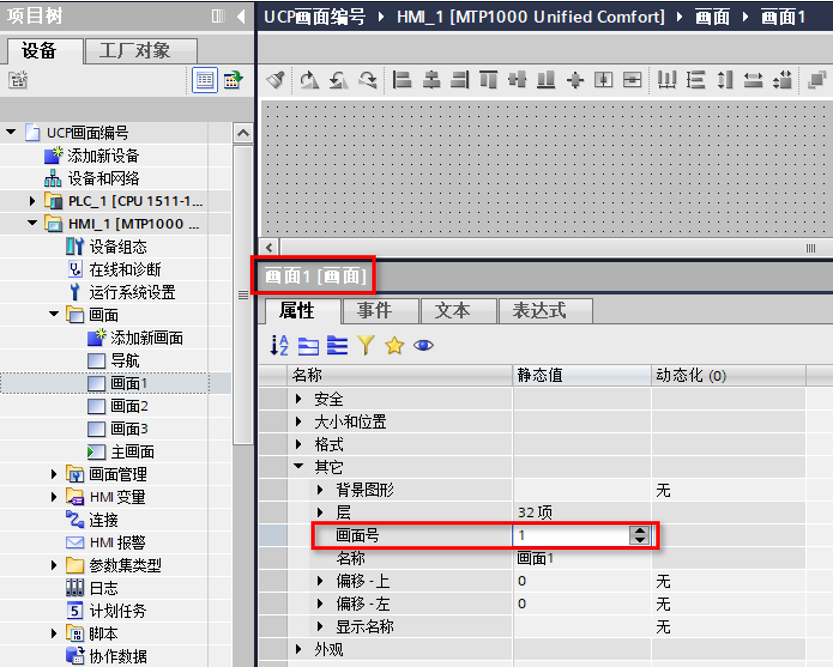

步骤2：设置画面的“画面号”属性，对画面进行编号，编号不要重复。

本文例子中：

• 画面1的画面号设置为1
• 画面2的画面号设置为2
• 画面3的画面号设置为3

注意：WinCC Unified 中的所有画面编号默认都为0。

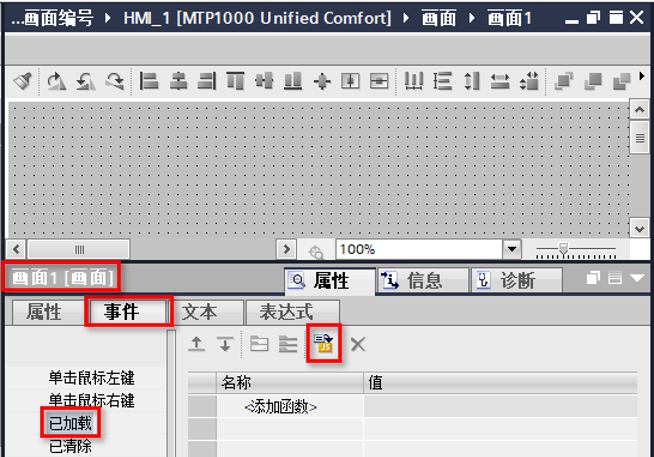

步骤3：画面的“已加载”事件中添加 JS 脚本。注意区分大小写。

本文例子中，在画面1、2、3 的“已加载”事件中分别添加下边的JS脚本。

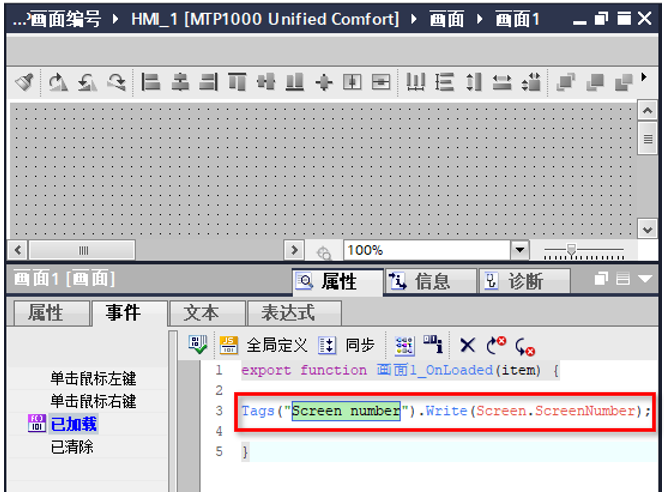

JS 脚本举例：

• Tags("Screen Number").Write(Screen.ScreenNumber);

步骤4：项目下载后进行调试：通信成功后，切换画面1、画面2和画面3，可以看到对应的画面编号传递到 PLC 的"Area Pointer"."Screen number"变量中。

关于画面编号功能，请参考下边的全球技术资源库的 FAQ 的2.1章节和 Demo：

Alternatives to the area pointer for Unified Panel

https://support.industry.siemens.com/cs/cn/en/view/109794243
