项目 ID 功能

1. 基本介绍

传统的精彩、精简和精智面板可以通过组态“项目标识号”区域指针功能以便 HMI 检查是否连接到与之匹配的 PLC 设备。对于 Unified 面板来说，可以借助编写JavaScript 脚本实现对应的功能。如果 PLC 设备中项目 ID 和 HMI 设备中项目 ID 不同（证明HMI设备没有连接到正确的PLC设备上），HMI 项目将在10秒内终止运行。

2. 组态方法

步骤1：在 PLC 的 DB 块中添加一个项目 ID 所需的 Int 类型变量，HMI 上创建对应的 HMI 变量。

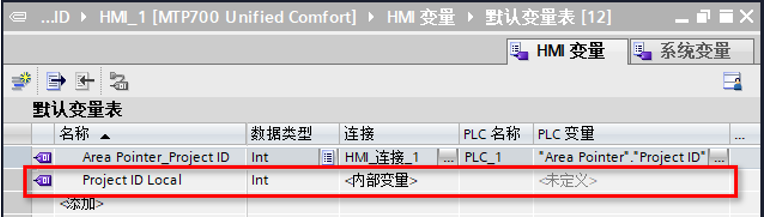

步骤2：HMI 的变量表中添加一个与 PLC 侧的相同类型的内部变量。

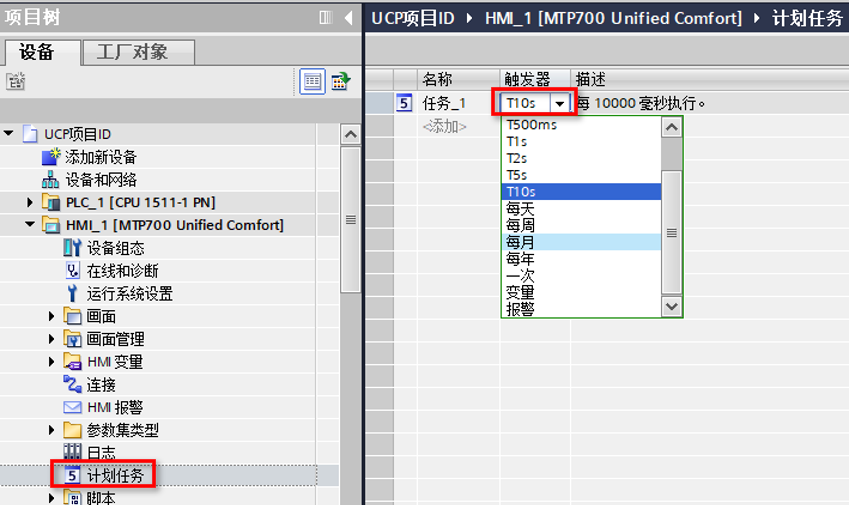

步骤3：在计划任务页面中添加一个新的任务“任务_1”,工程师可以根据实际的需要来修改任务名称和添加注释。触发器选择“T10s”。

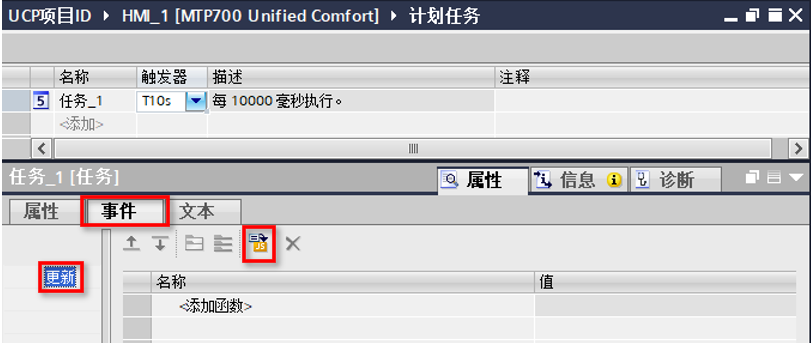

步骤4：在计划任务的事件选项卡中，在其“更新”事件中点击JS图标转换为脚本编写界面。

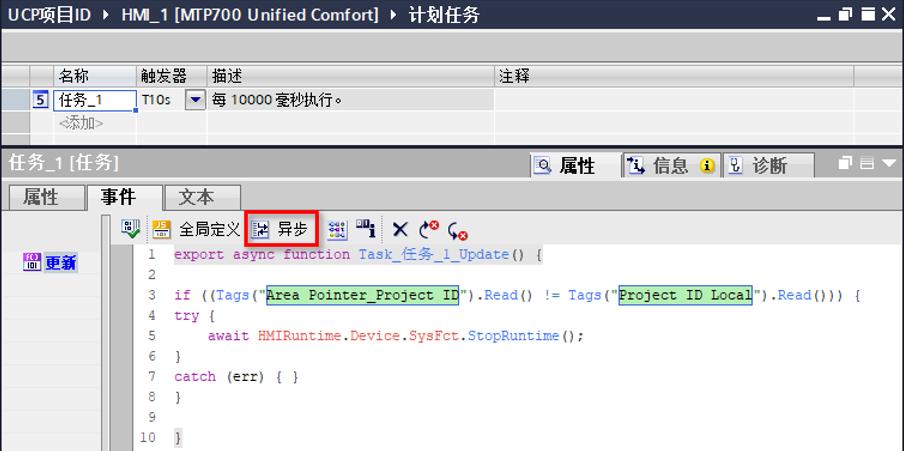

步骤4：在“更新”事件中，添加 JS 脚本，注意区分大小写。注意：选择“异步”方式。

脚本代码，举例：

if ((Tags("Area Pointer_Project ID").Read() != Tags("Project ID Local").Read())) {

try {

await HMIRuntime.Device.SysFct.StopRuntime();

}

catch (err) { }

}

关于画面编号功能，请参考下边的全球技术资源库的 FAQ 的 2.4 章节和 Demo：

Alternatives to the area pointer for Unified Panel

https://support.industry.siemens.com/cs/cn/en/view/109794243
