变量的采集模式

1. 变量的采集模式

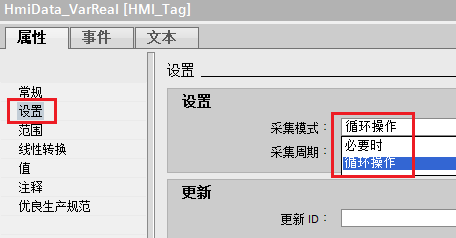

• 在 HMI 变量表创建和 PLC 通信的外部变量，可以在变量的属性中设置变量的“采集模式”。默认情况下外部变量的采集模式为“循环操作”。

• 与之前的精简/精智面板变量的采集模式相比，Unified 面板外部变量的采集模式仅支持“循环操作”和“必要时”，没有之前的“循环连续”采集模式。

2. 采集模式的区别

• “循环操作”采集模式

对于“循环操作”采集模式，只要变量在画面中显示或归档，便会按照设置的采集周期定期更新数值。

用户可以自定义变量的采集周期。采集周期最快是 T100ms。

采集周期决定 HMI 设备何时从 PLC 读取外部变量的过程值。不用将采集周期设置的太小，这会不必要的增加通信负荷。

• “必要时”采集模式

对于“必要时”采集模式，通过脚本或者使用“更新变量（UpdateTag）”系统函数时才会更新数值。

需注意：设置为“必要时”的采集模式的变量执行数值写入操作时不受影响。仅会影响HMI变量数值的读取。

3. 测试过程

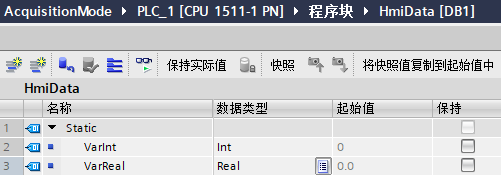

• 在 PLC 数据块中添加变量

• 在 HMI 变量表中添加对应的外部变量

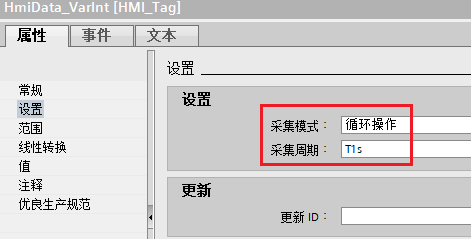

对于变量“HmiData_VarInt”，设置其采集模式为“循环操作”，采集周期为“T1s”。

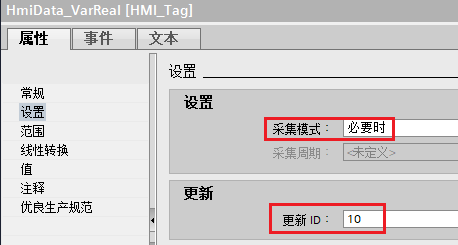

对于变量“HmiData_VarReal”，设置其采集模式为“必要时”，并设置更新ID。

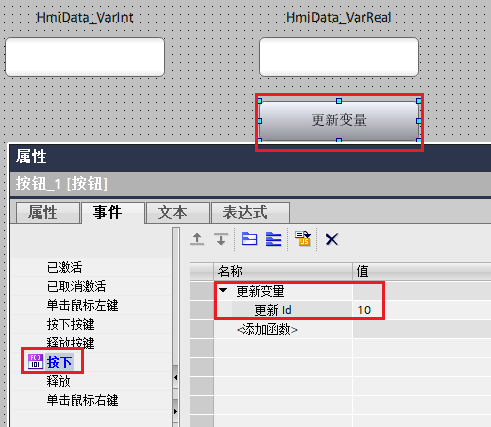

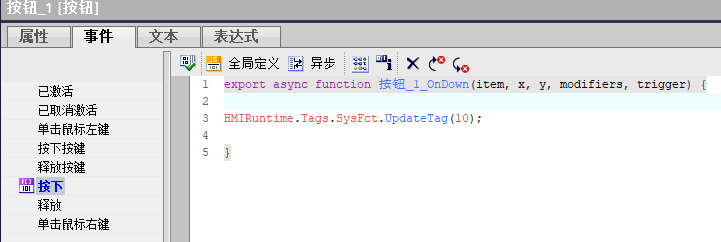

在画面中使用2个 IO 域（输入输出模式）分别关联2个外部变量，并在按钮的“按下”事件中调用“更新变量”函数或者编写脚本，设置“更新id”为变量属性中的更新 ID 的数值。

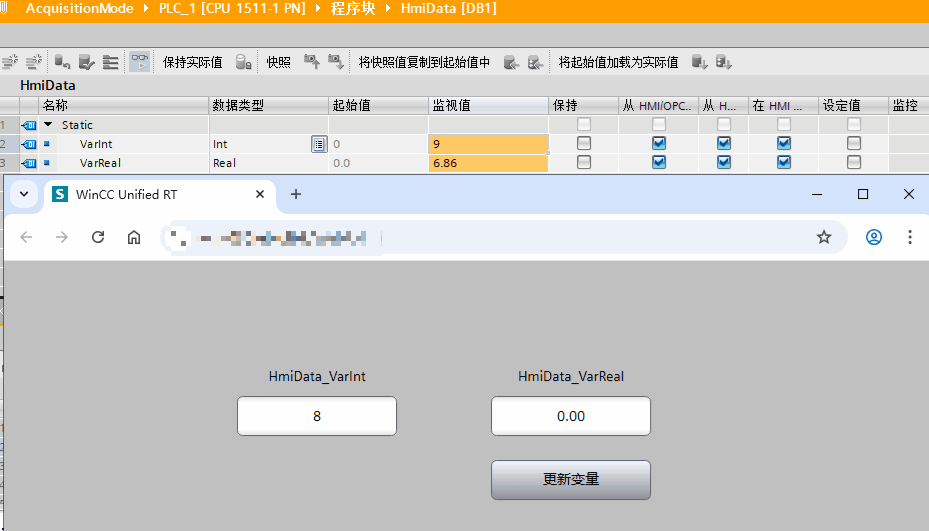

4. 测试结果

5. 备注

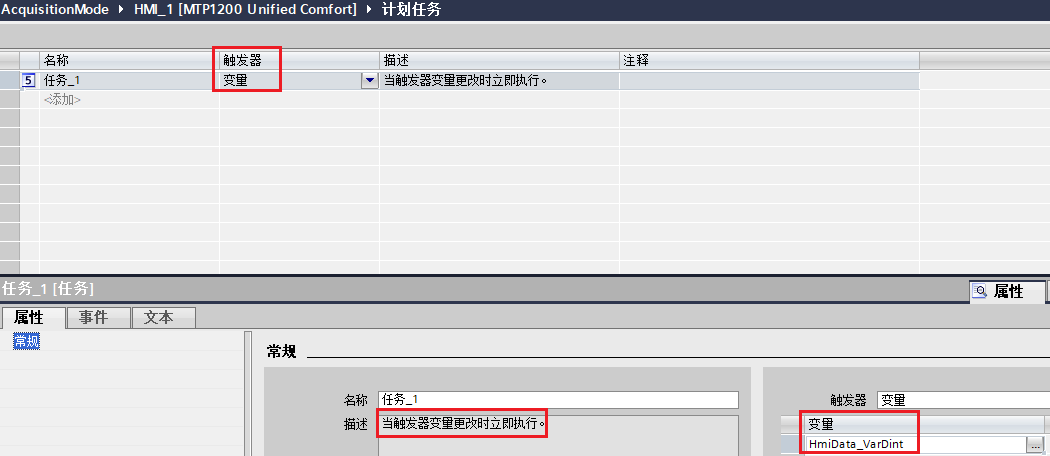

如上所述， Unified 面板外部变量的采集模式不支持“循环连续”。如果希望通过外部变量的数值更改触发执行函数或者脚本功能，需要在“计划任务”中添加任务，触发器选择为“变量”，在“常规”属性中关联触发的变量。

在“事件-更新”中添加需要的系统函数或者脚本即可。
