多路复用 DB 名称功能

1. 概述

• 对于 Unified 面板，从 TIA Portal WinCC Unified V19 Update2 开始支持“符号访问”访问模式下的“多路复用DB名称”功能。目前仅支持背景数据块,不支持全局数据块。仅支持 S7-1200/1500 PLC。

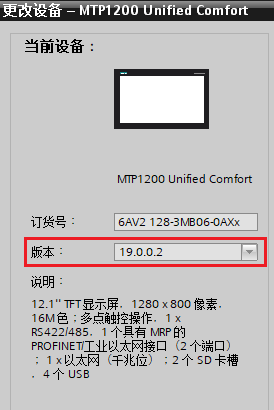

• 需注意：HMI 设备版本需要是 V19.0.0.2 及更高版本。

2. 测试过程

• PLC 侧的配置

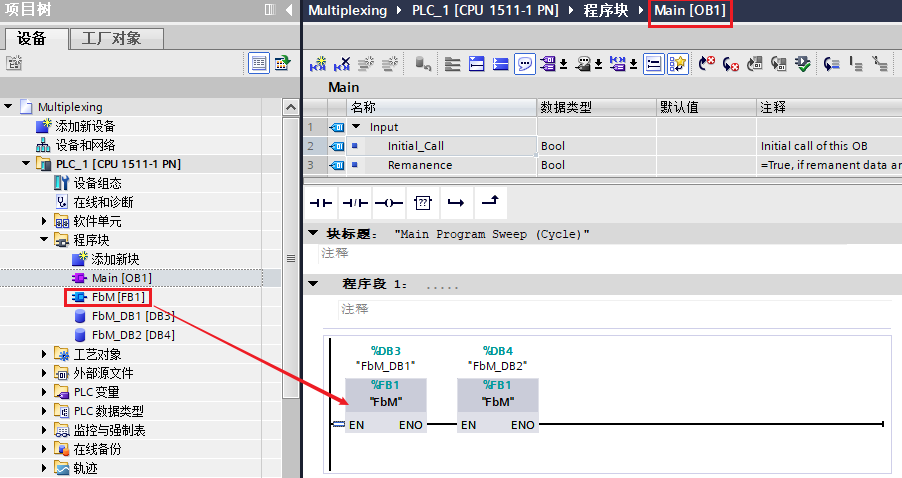

1. 在 PLC 侧添加 FB 块，并在 OB1 中进行调用。

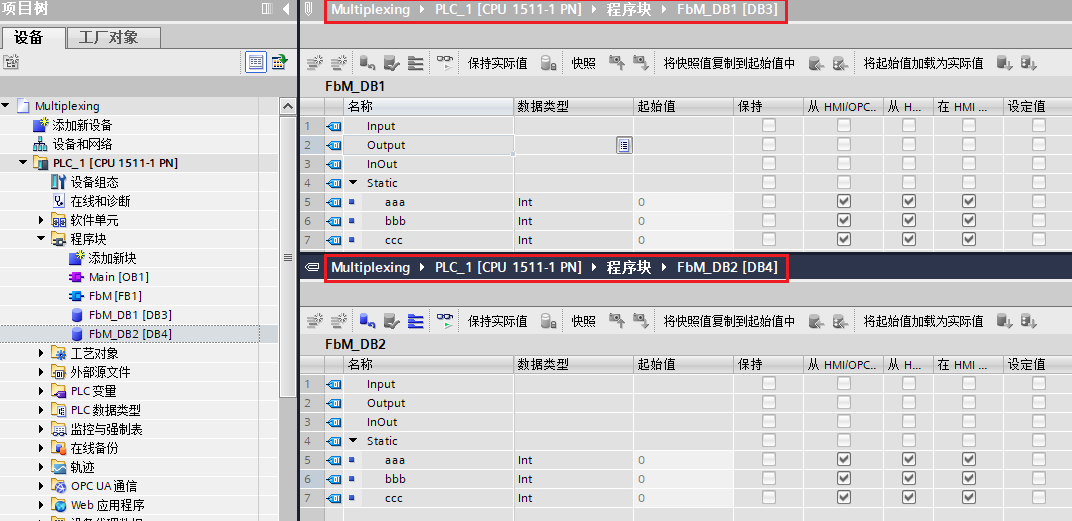

2. 背景数据块结构：

• HMI 侧的配置

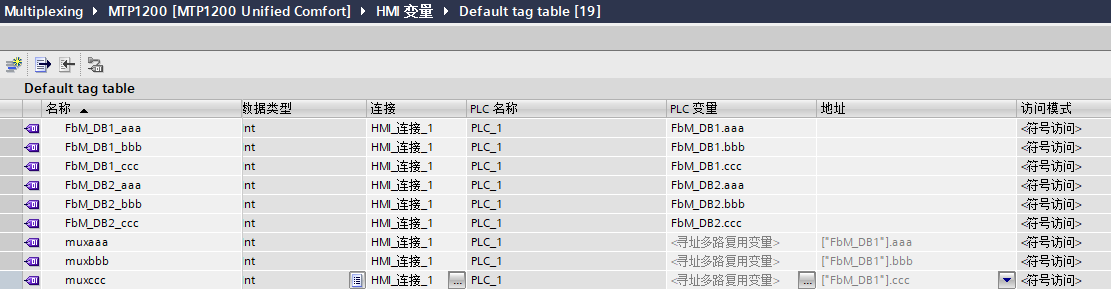

1. 在 HMI 变量表中定义对应的外部变量。

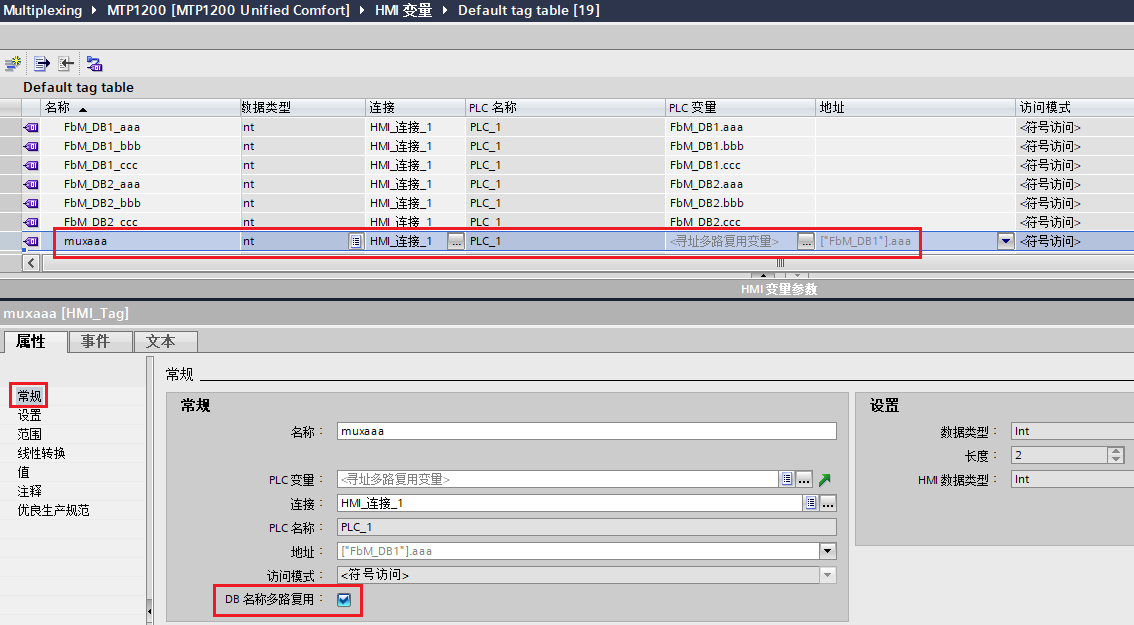

1. 对于变量“muxaaa”，在其属性中激活“DB 名称多路复用”选项,其他属性不用配置。变量“muxbbb”和变量“muxccc”的配置步骤相同。

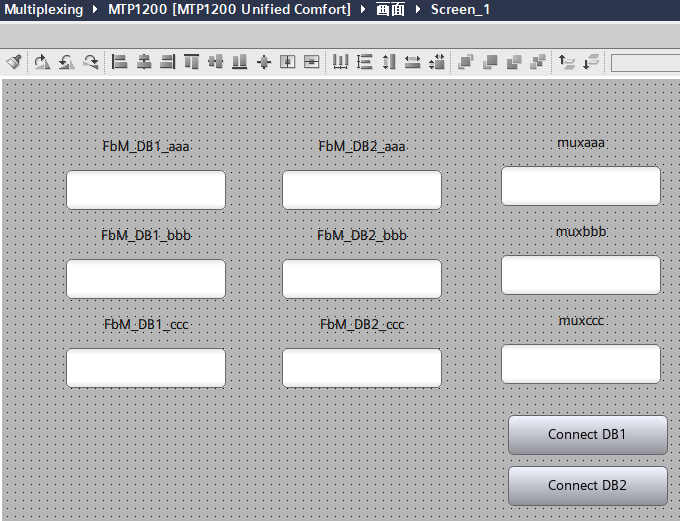

2. 在画面中增加 IO 域并关联对应的变量以便查看数据。

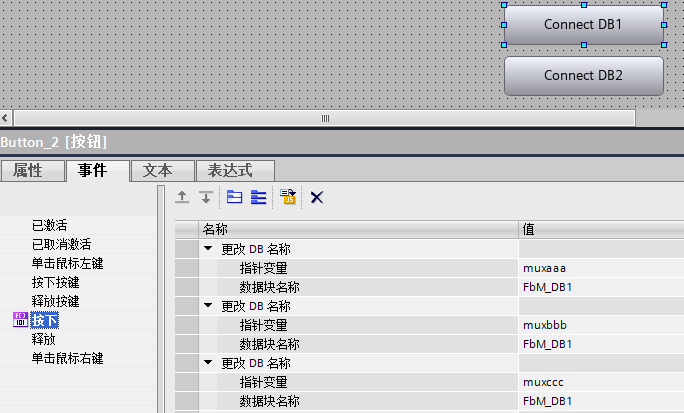

3. 在名称为“Connect DB1”的按钮“按下”事件中调用系统函数“更改 DB 名称”并对其进行配置。

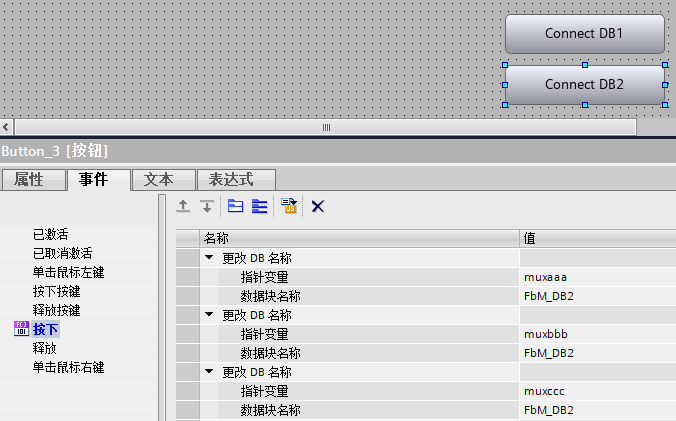

4. 在名称为“Connect DB2”的按钮“按下”事件中调用系统函数“更改 DB 名称”并对其进行配置。

3. 测试结果

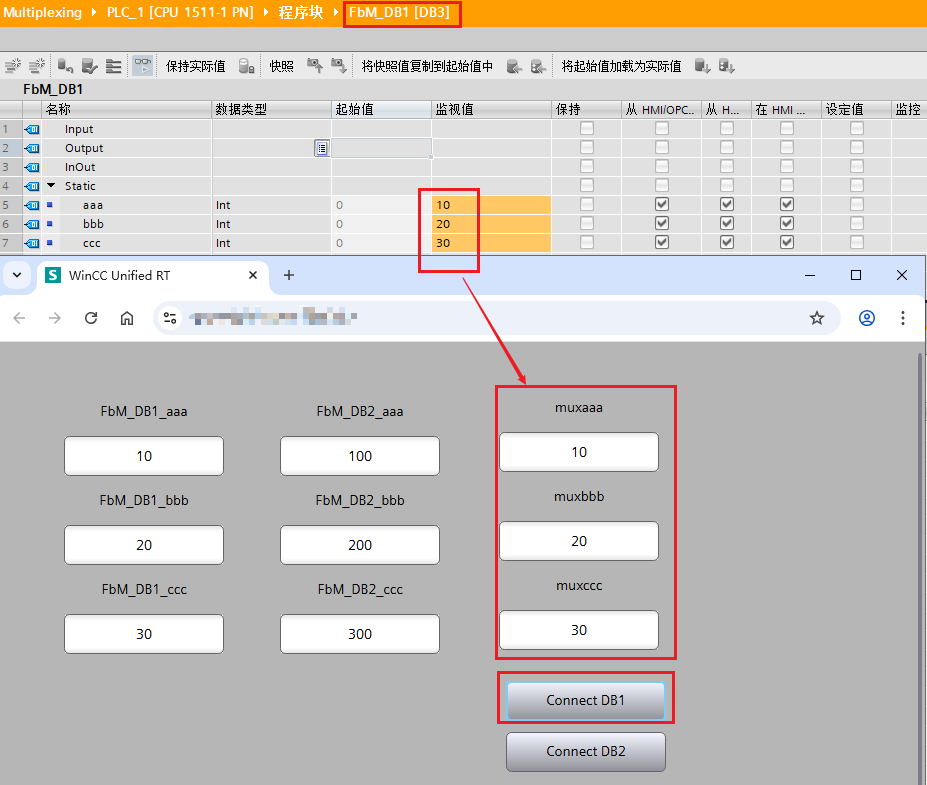

点击按钮”Connect DB1”时，激活了“DB名称多路复用”的3个变量读取的是”FbM_DB1”的数据。

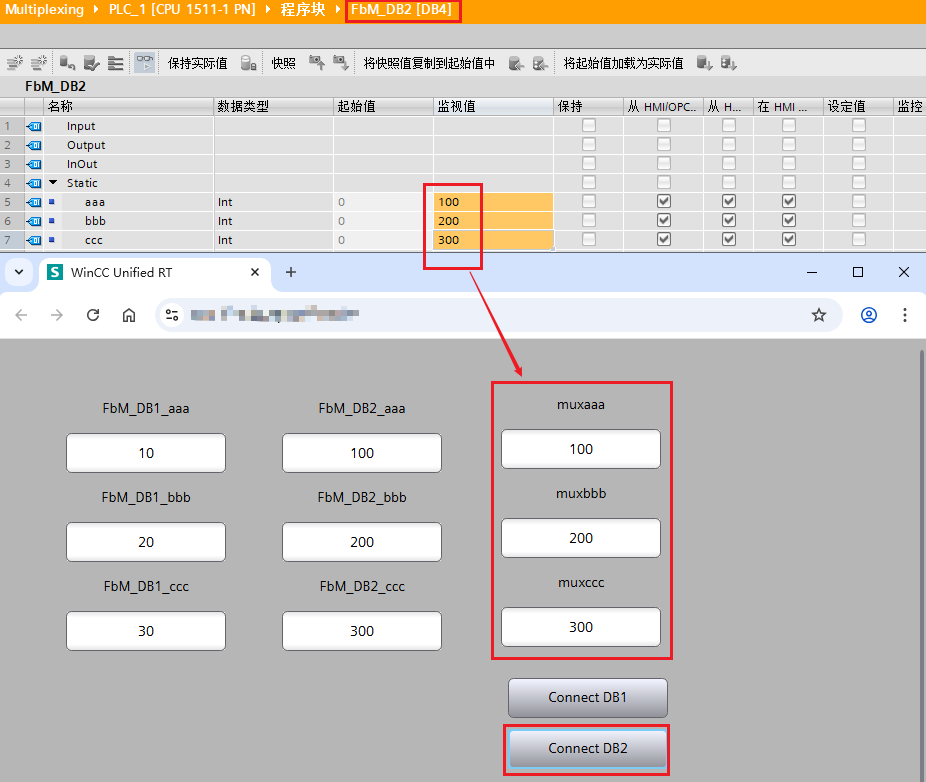

点击按钮”Connect DB2”时，激活了“DB名称多路复用”的3个变量读取的是”FbM_DB2”的数据。

4. 参考资料

Updates for STEP 7 V19, S7-PLCSIM V19 and WinCC V19

https://support.industry.siemens.com/cs/cn/en/view/109925643

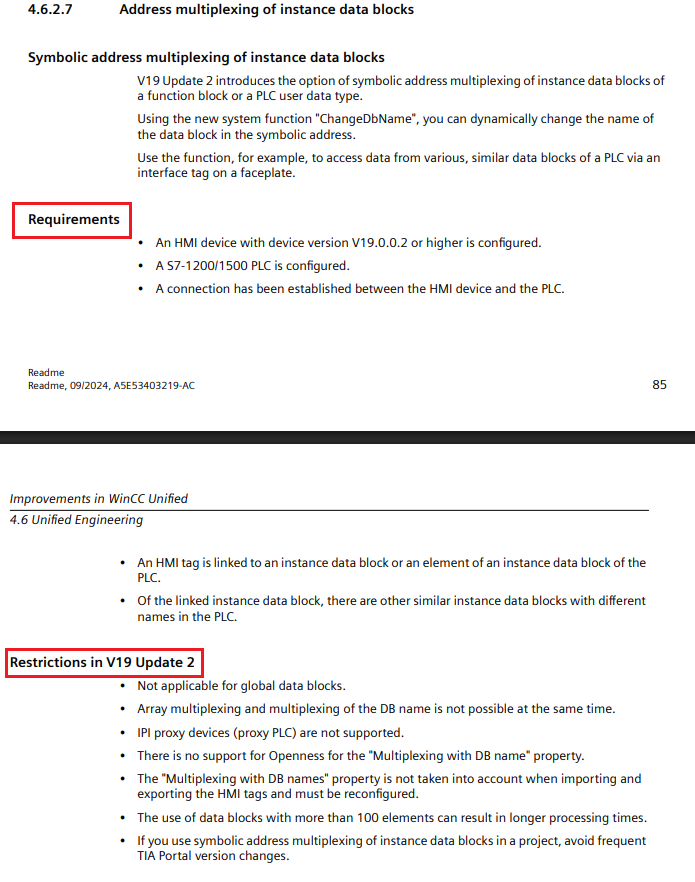

参考 ReadMe_TIA_V19_UPD3_enUS.pdf (85页-87页)
