按钮点动功能

1. 概述

Unified Comfort Panel 与 Unified Basic Panel 均可通过按钮实现点动效果，即只有当操作者持续按下按钮时，按钮所对应的指令或动作才会持续执行；一旦手指松开，按钮被释放，该指令或动作就立即停止。本文将以 Unified Comfort Panel 为例进行介绍，组态软件使用的版本为 WinCC Unified V20 Update4，Unified Basic Panel 的组态方法与此一致。

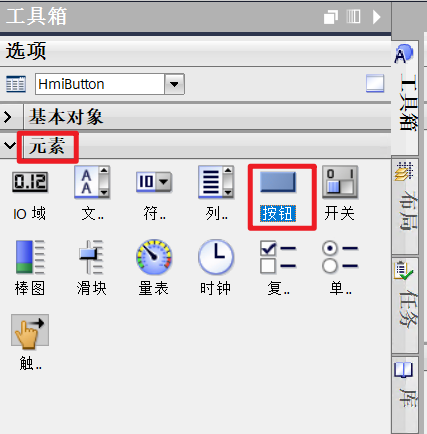

工具箱中的“按钮”对象：

2 组态“按钮”点动效果

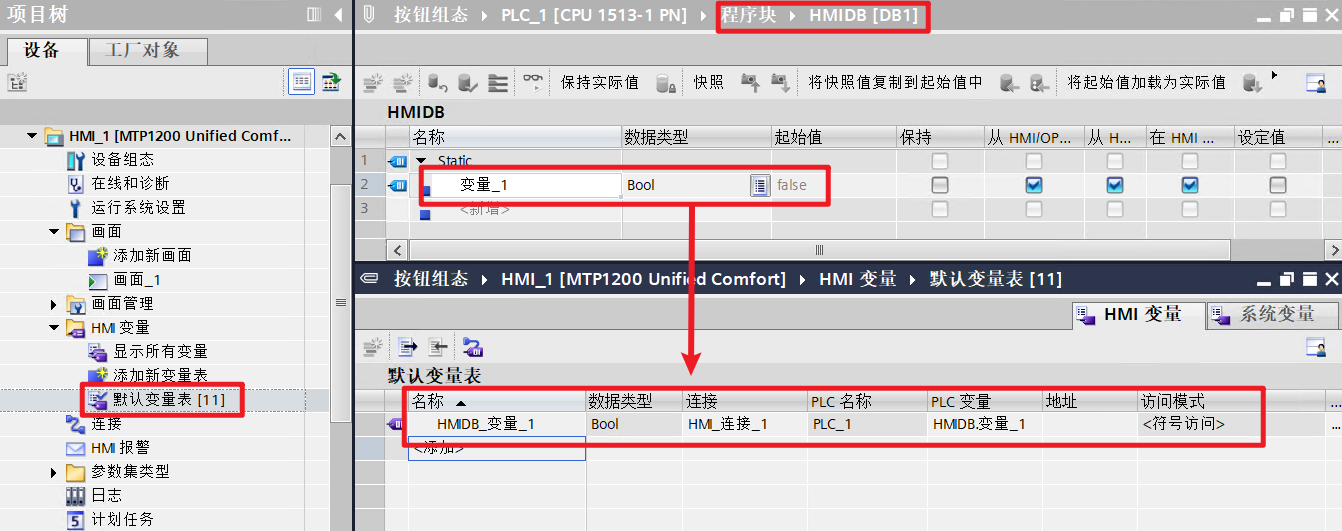

2.1 通过拖拽操作，将 PLC 的 DB 块中的“变量_1”添加至 HMI 默认变量表。

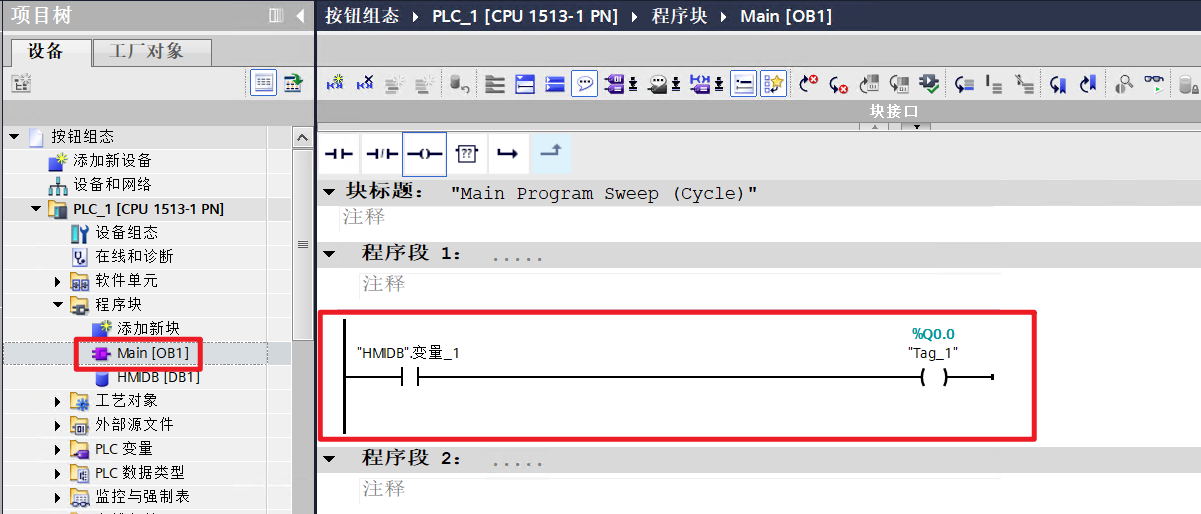

2.2 本例程的点动控制逻辑如下图所示，仅为演示用途。实际应用中，请根据现场需求编写相应的 PLC 程序。

2.3 从工具箱中选中“按钮”对象，将其拖放至画面中，然后添加实现点动效果的事件。

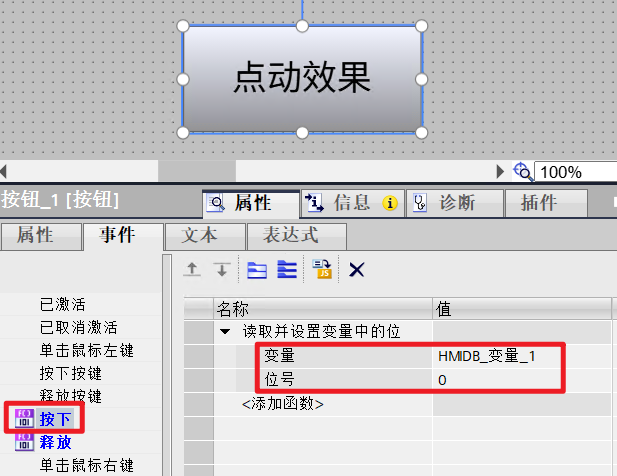

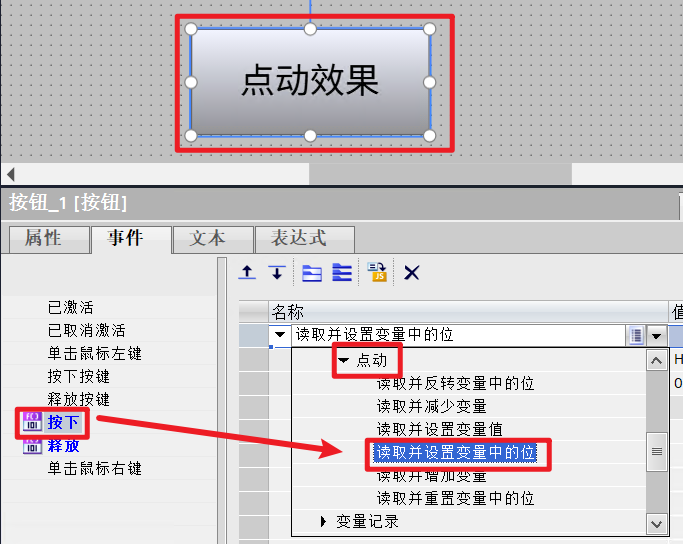

在按钮“按下”事件中添加点动函数“读取并设置变量中的位”并关联变量

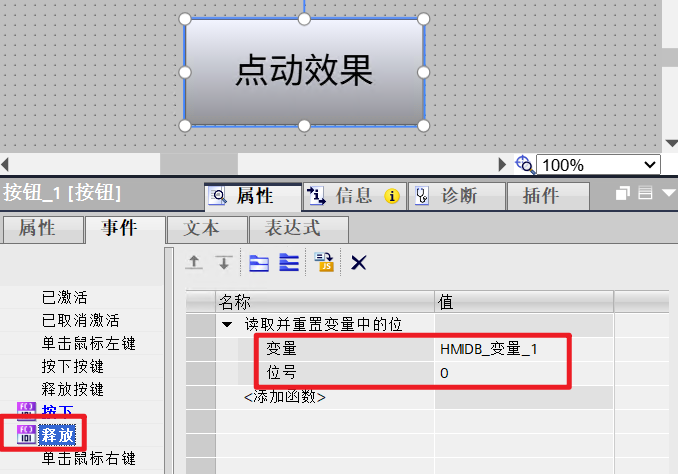

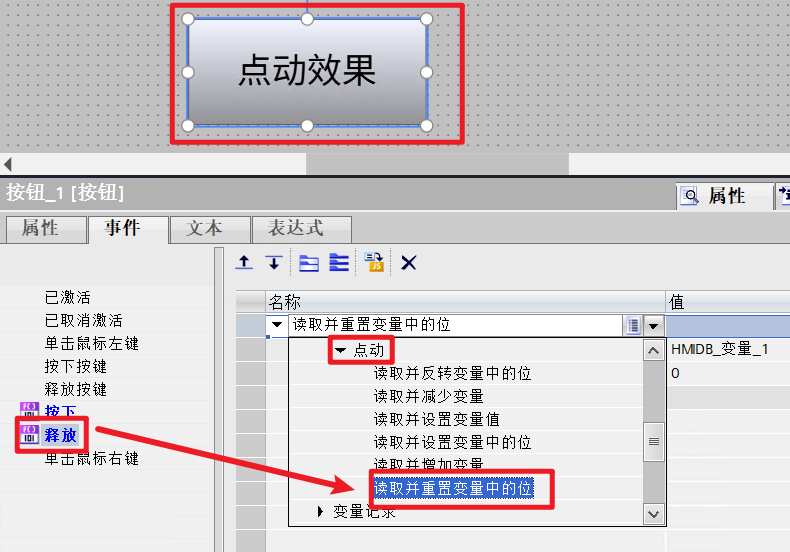

在按钮“释放”事件中添加点动函数“读取并重置变量中的位”并关联变量

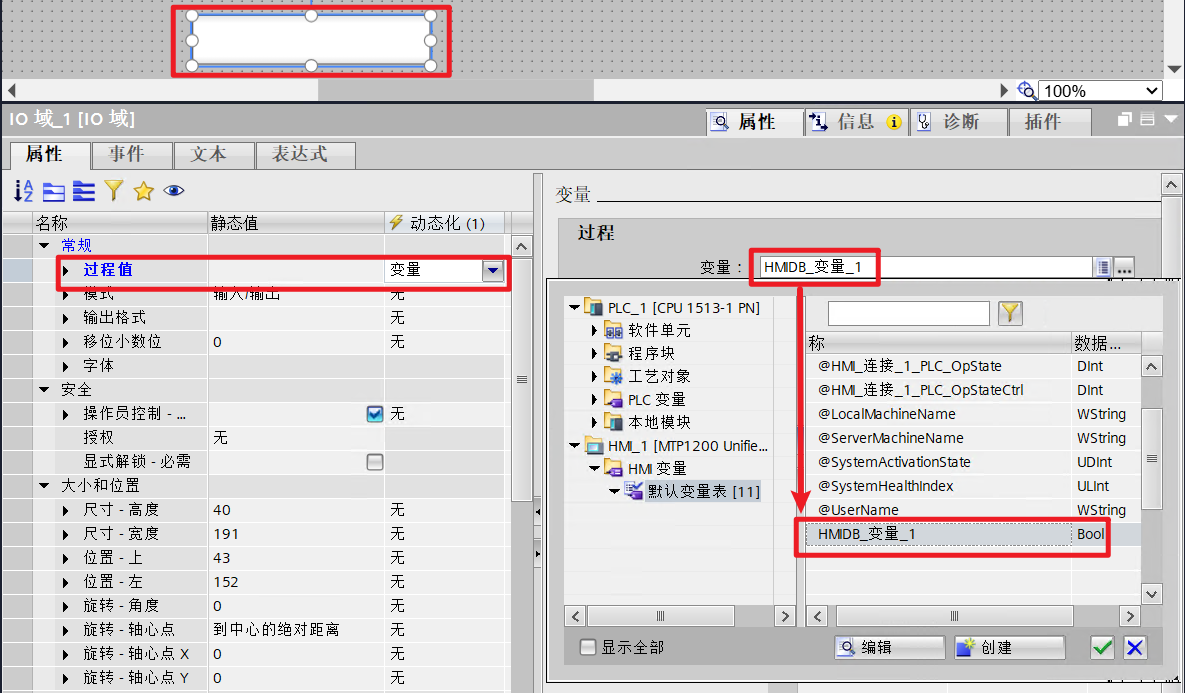

2.4 为便于监控状态，添加一个 IO 域，用于监视 “HMIDB_变量_1” 的状态。

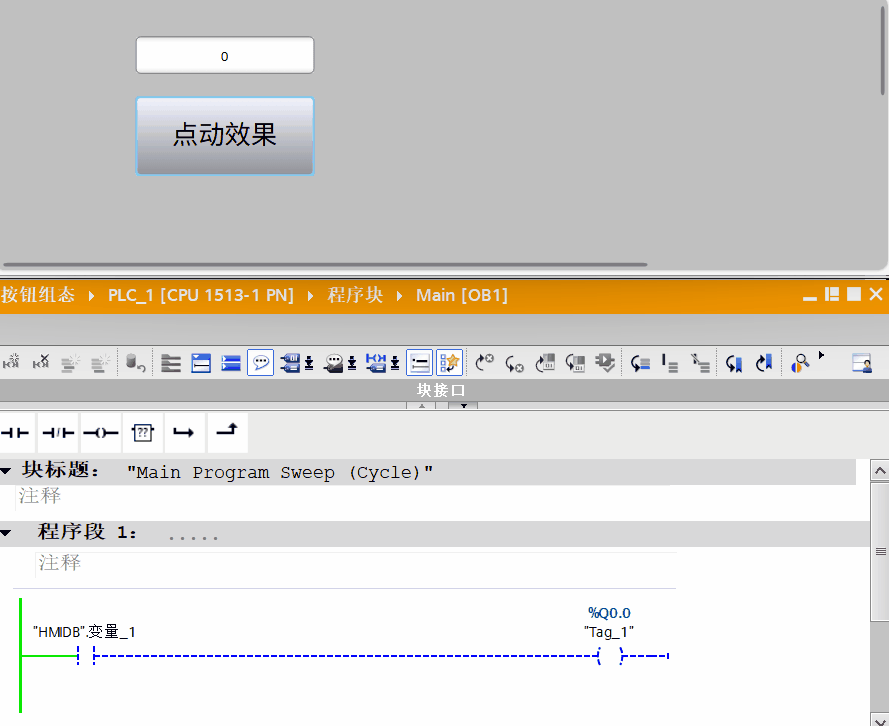

2.5 运行效果展示
