开关的组态

1 概述

Unified Comfort Panel 与 Unified Basic Panel 均可通过简单的“开关”操作实现对变量的置位与复位：按下一次“开关”，变量置为1；再次按下，变量复位为0。该操作无需额外的组态步骤，使用更便捷。本文将以 Unified Comfort Panel 为例进行介绍，Unified Basic Panel 的组态方法与此一致。

工具箱中的“开关”对象：

2 组态“开关”功能

2.1 通过拖拽操作，将 PLC 变量表中的“变量_1”添加至 HMI 变量表“HMI 变量表_1”中。

2.2 从工具箱中选中“开关”对象，将其拖放至画面中，然后将其“切换状态”属性与变量“变量_1”关联。

注意：“开关”对象实现置位与复位功能的唯一所需操作就是关联变量，而无需进行额外的事件组态。

2.3 为便于监控状态，添加一个 IO 域，用于监视“变量_1”的状态。

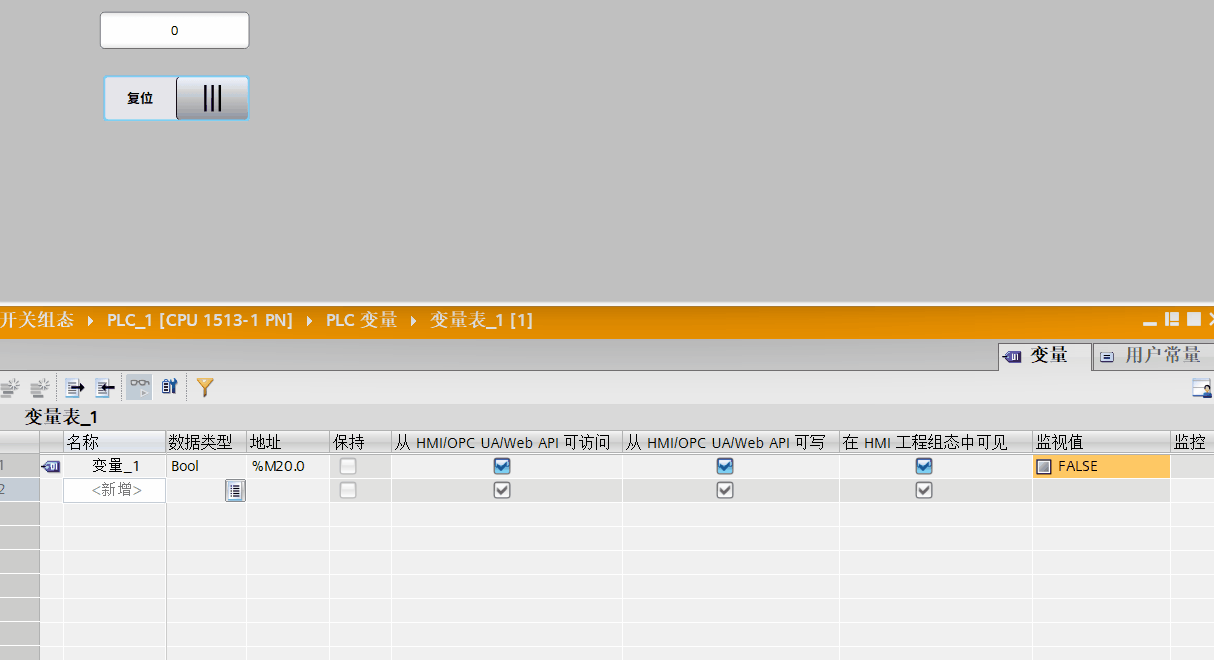

2.4 运行效果展示
