符号 IO 域的组态

1 概述

在符号 IO 域的显示功能上，Unified Panel 与 Basic/Comfort Panel 截然不同，Unified Panel 的符号 IO 域不仅支持文本列表，还能显示图形列表。本文将以Unified Comfort Panel 为例进行说明，此组态方法亦适用于 Unified Basic Panel。

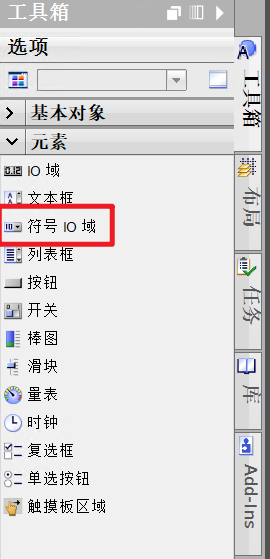

工具箱中的“符号 IO 域”：

2 符号 IO 域显示文本列表

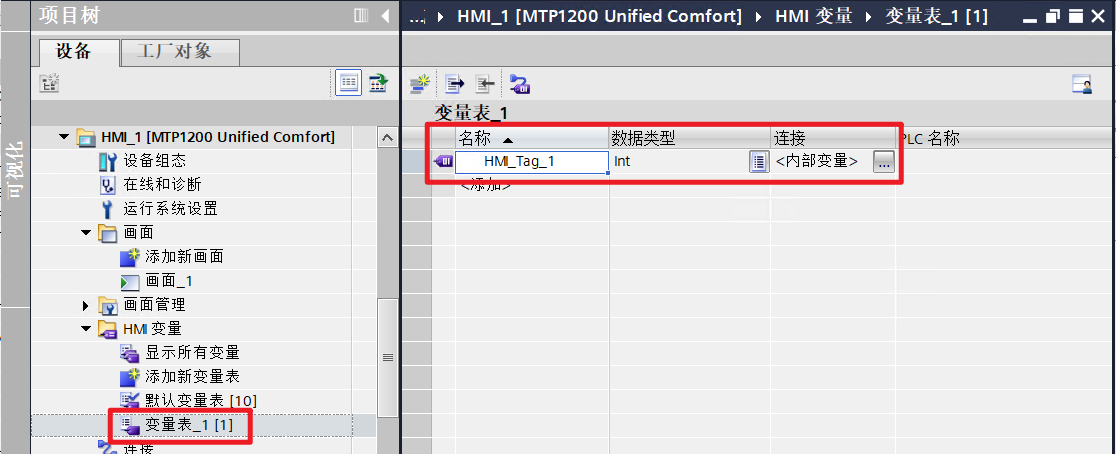

2.1 创建显示“文本列表”输入/输出状态的变量，变量名称为 “HMI_Tag_1”,如下图所示。

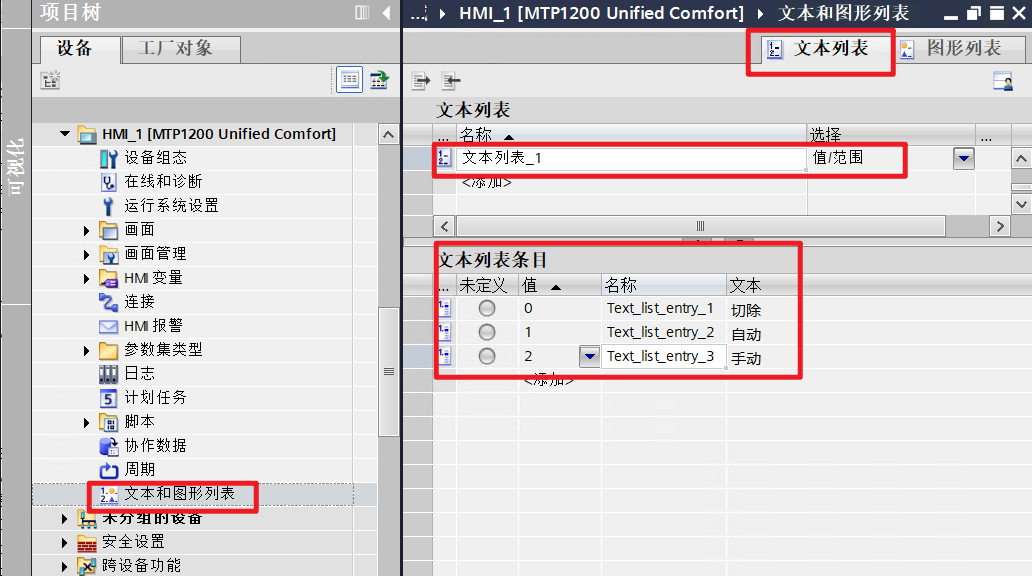

2.2 在已经组态 MTP1200 Comfort 设备的项目中，创建文本列表并设置文本列表条目。如下图所示。

2.3 从工具箱中选中“符号 IO 域”对象，将其拖放至画面中，然后设置如下属性：

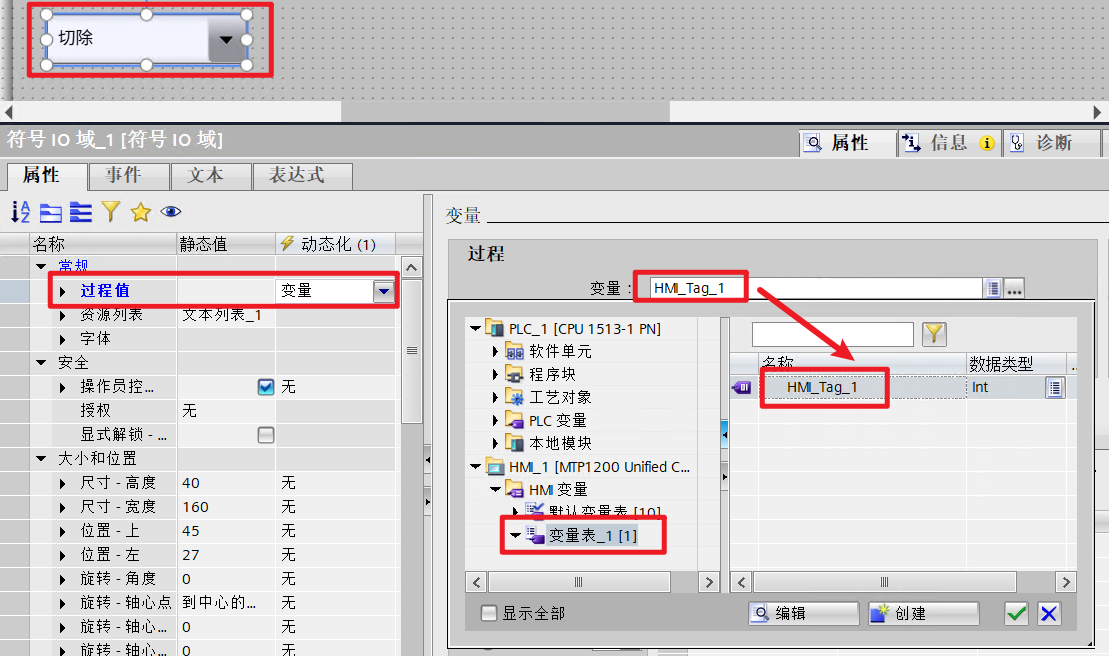

将其“过程值”属性与变量“HMI_Tag_1”关联。

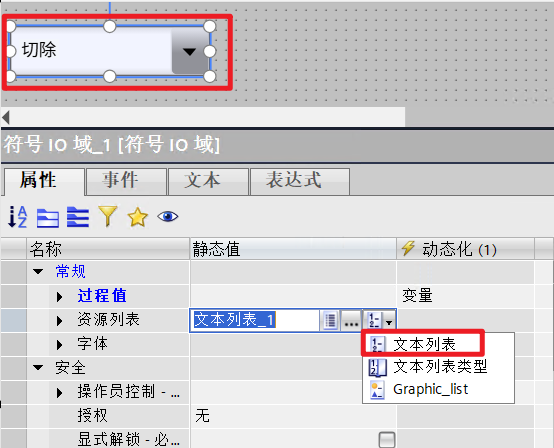

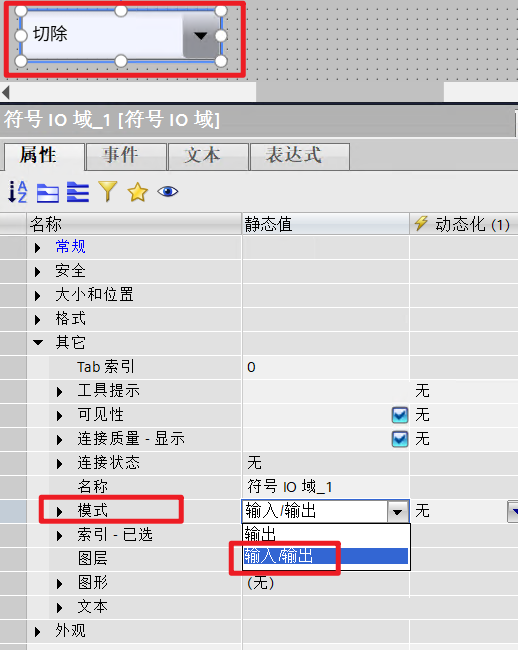

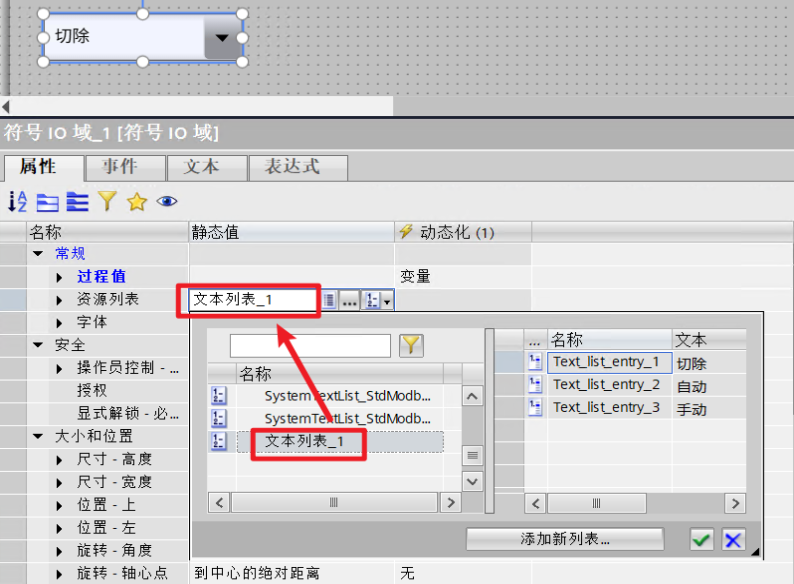

将其“资源列表”属性设置为“文本列表”，并关联”文本列表_1”，模式设置为“输入/输出”。

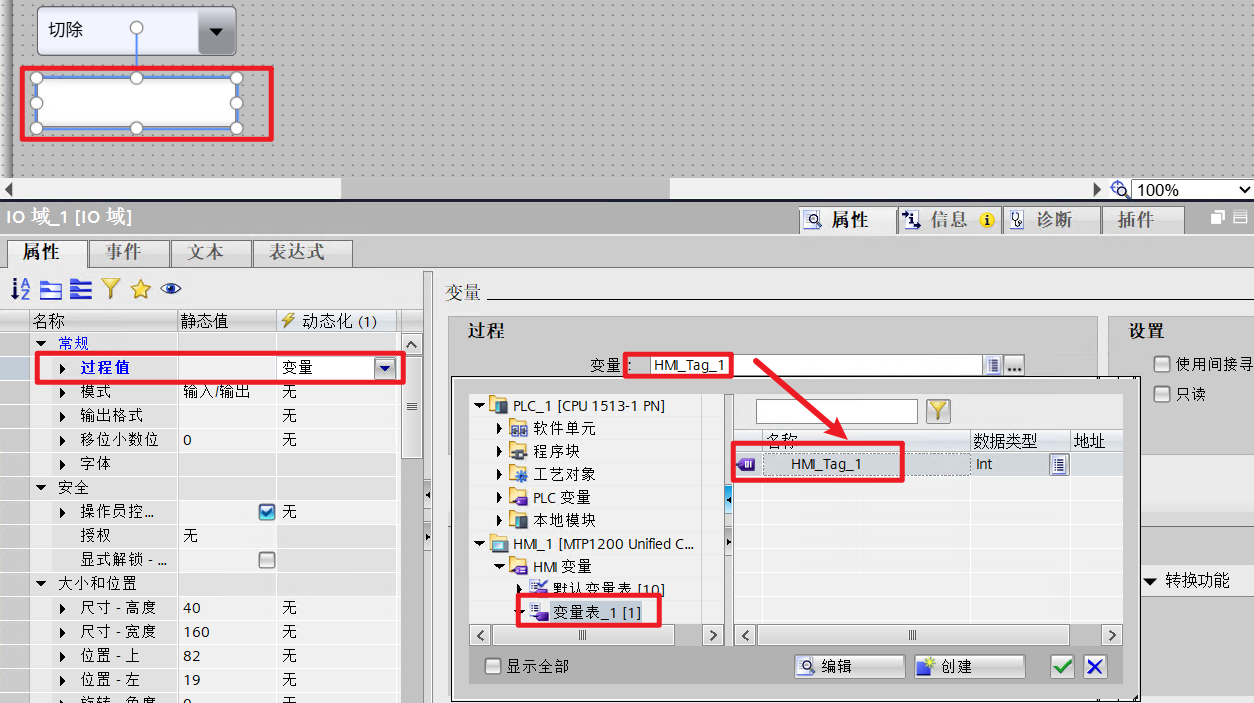

2.4 为便于监控状态，添加一个IO域，用于监视“HMI_Tag_1”的状态。

3 符号 IO 域显示图形列表

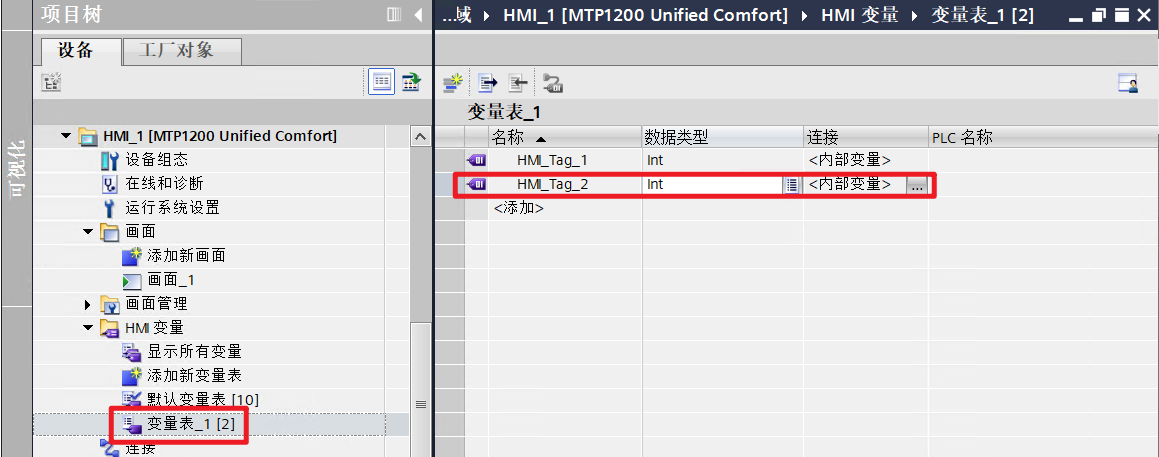

3.1 创建显示“图形列表”输入/输出状态的变量，变量名称为“HMI_Tag_2”,如下图所示。

3.2 在已经组态 MTP1200 Comfort 设备的项目中，创建图形列表并设置图形列表条目。如下图所示。

3.3 从工具箱中选中“符号 IO 域”对象，将其拖放至画面中，然后设置如下属性：

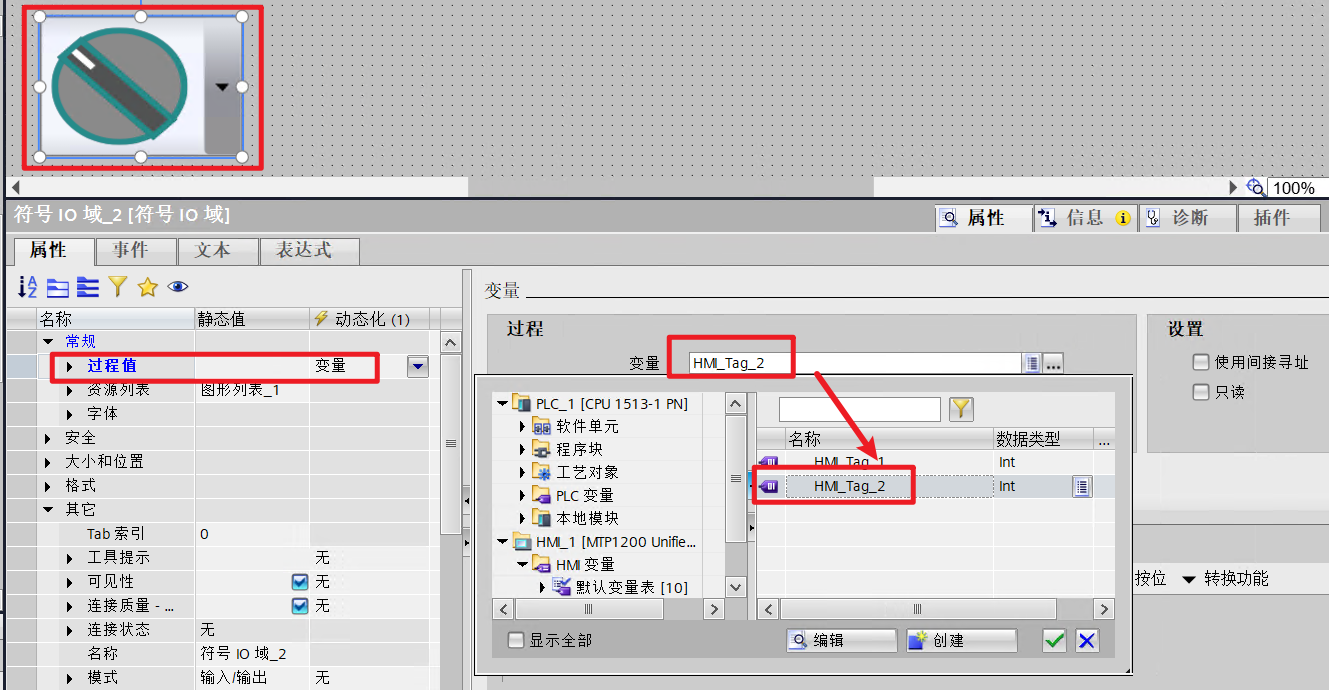

• 将其“过程值”属性与变量“HMI_Tag_2”关联。

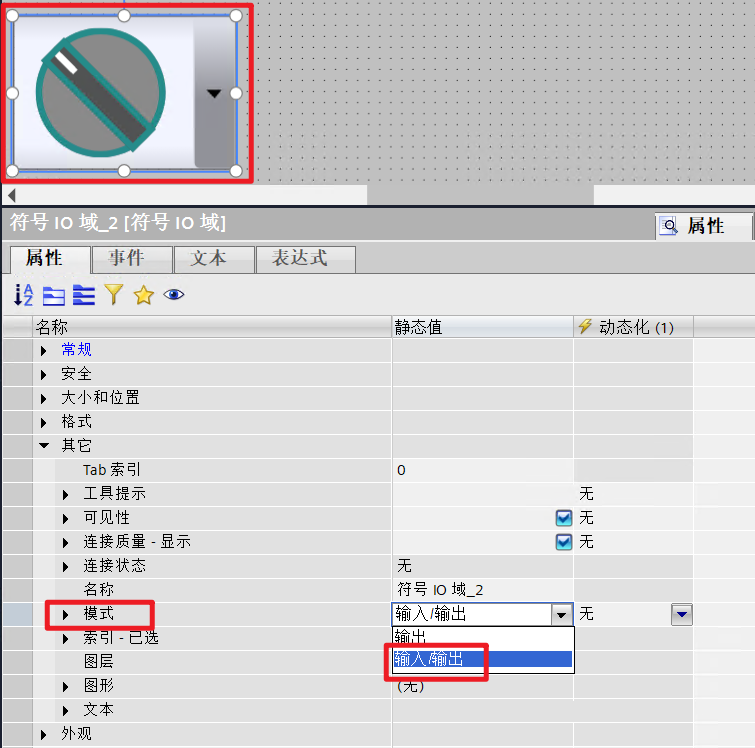

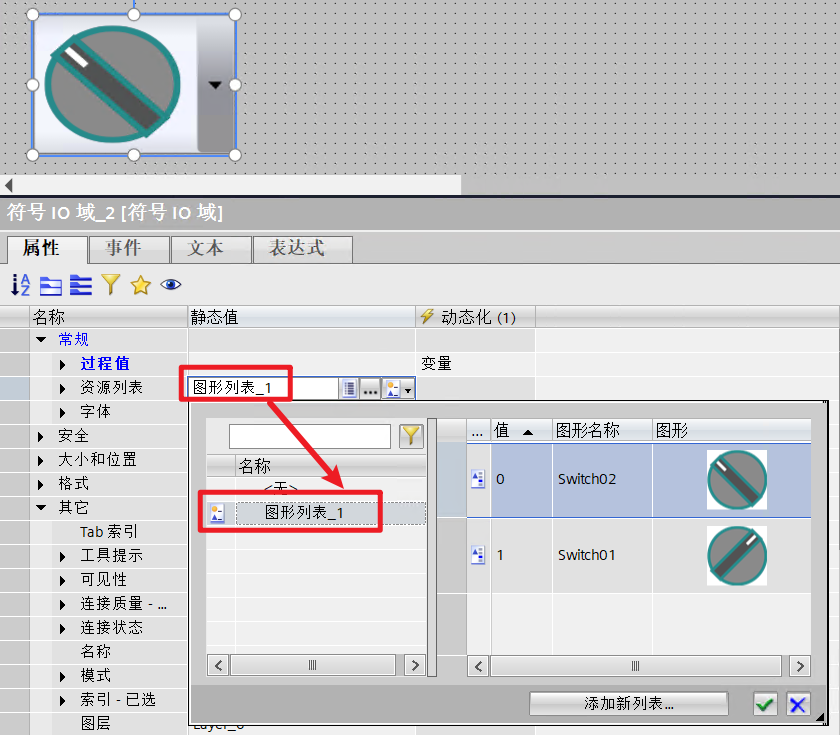

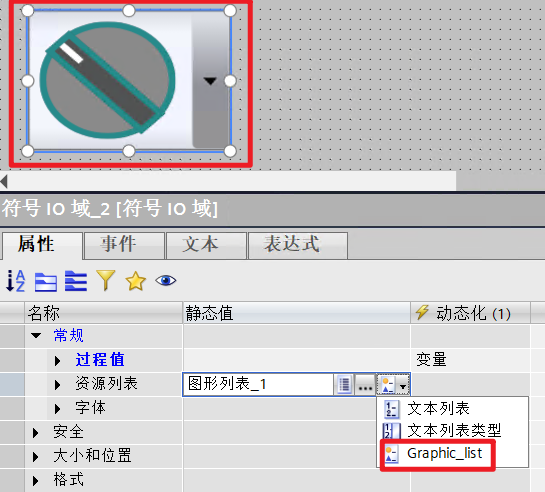

• 将其“资源列表”属性设置为“图形列表”，并关联”图形列表_1”，模式设置为“输入/输出”。

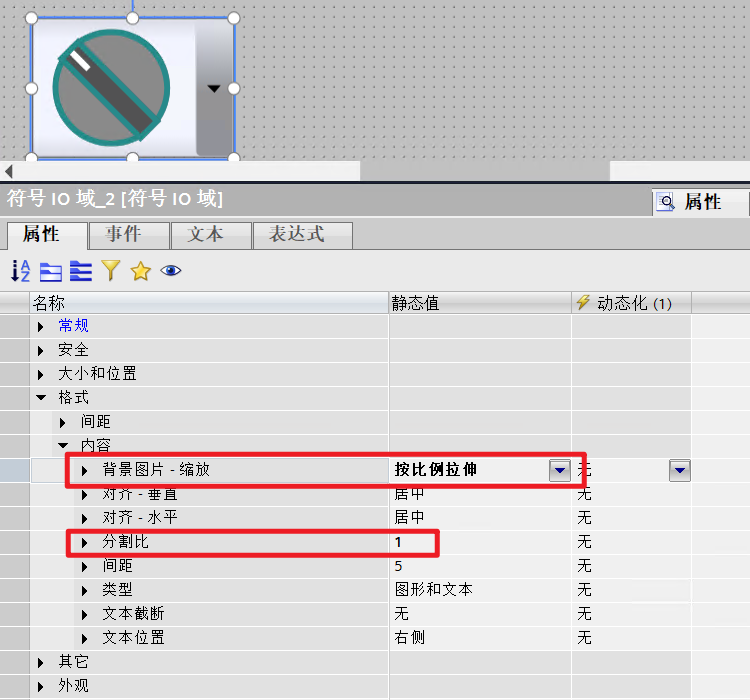

• 将其“背景图片-缩放”属性设置为“按比例拉伸”，“分割比”属性设置为“1”，然后调整“符号IO域”到合适的大小即可。

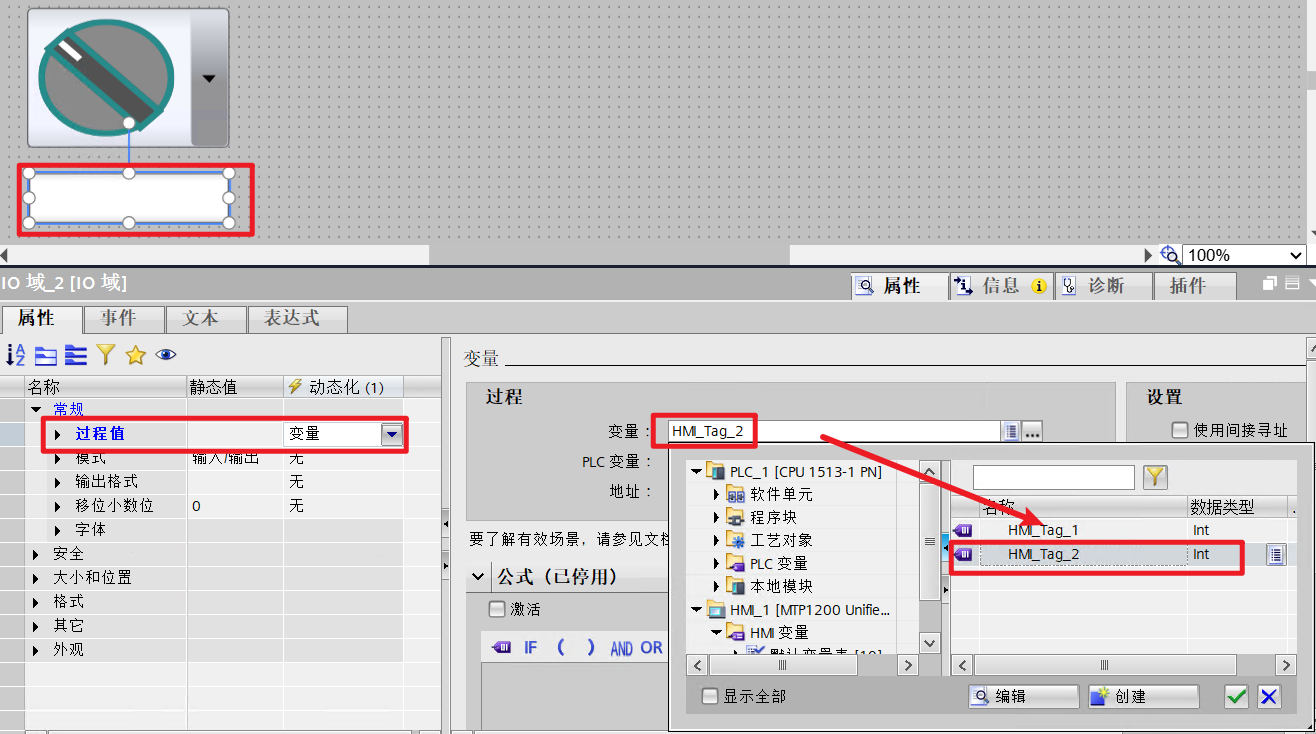

3.4 为便于监控状态，添加一个 IO 域，用于监视“HMI_Tag_2”的状态。

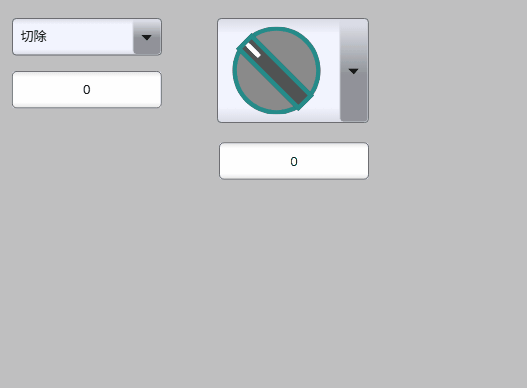

4 最终效果展示
