单选按钮的组态

1 概述

当我们需要为现场运行的设备的多种工作模式中选择其中一种工作模式时，我们需要一个单选框的元素完成这样的功能，WinCC Unified 面板中为我们提供了这样一个元素 “单选按钮” 可以完成这样的功能。

2 组态单选按钮

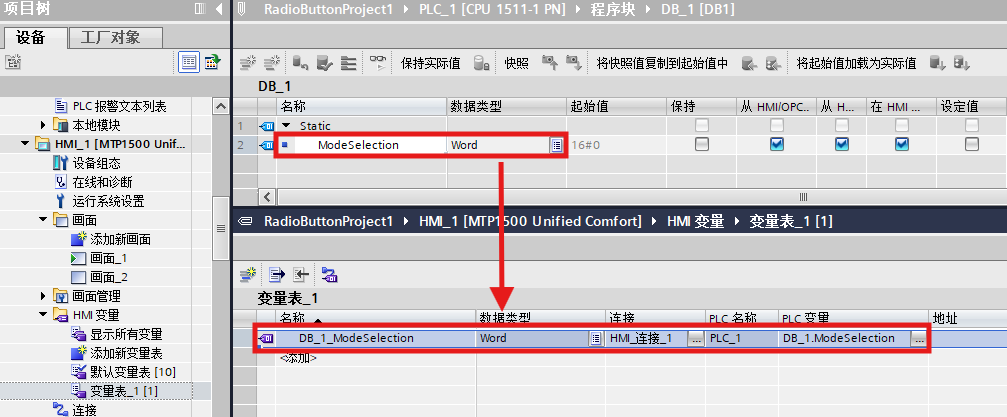

2.1 通过拖拽操作，将 PLC 变量 “ModeSelection” 添加至HMI变量的 “变量表_1” 中。

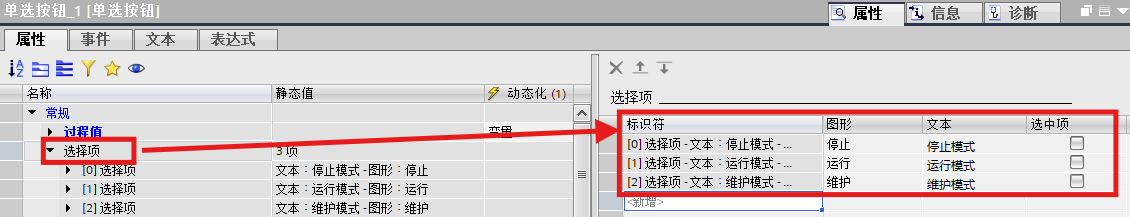

2.2 从工具箱中选中 “单选按钮” 元素，将其拖放至画面中。组态 “单选按钮” 元素的选择项。为选择项中条目组态对应的图形和文本。

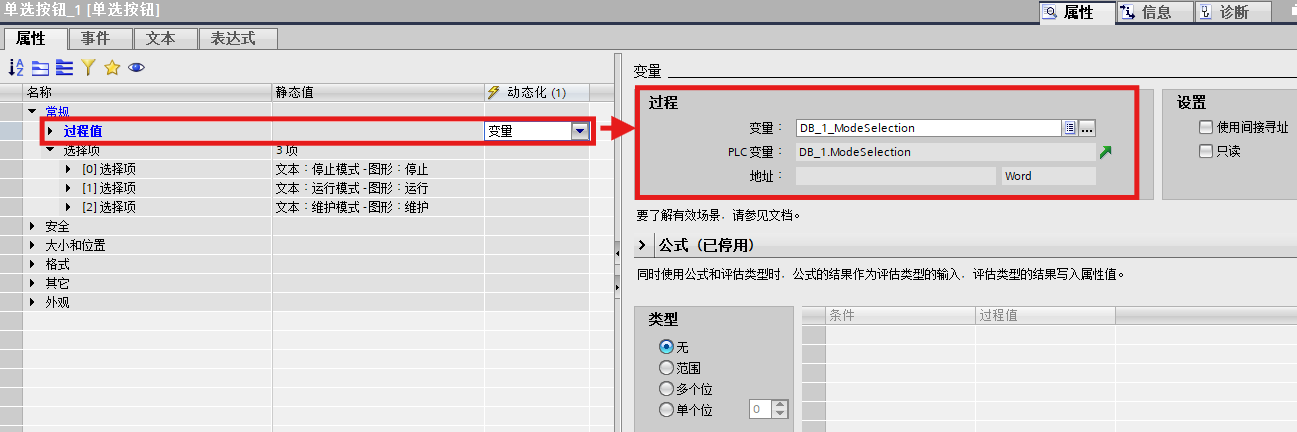

2.3组态 “单选按钮” 元素的过程值，动态化选择变量，变量选择 PLC 变量“DB_1_ModeSelection”。

2.4 为便于监控状态，添加一个IO域，用于监视 “DB_1_ModeSelection” 的状态。

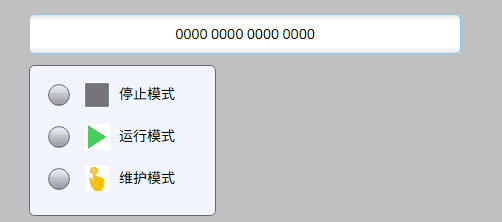

2.5 运行效果

当我们选择[0]选择项_停止模式条目时：

当我们选择[1]选择项_运行模式条目时：

当我们选择[2]选择项_维护模式条目时：
